Автомобильный прикуриватель и его устройство

0
0

Всем автовладельцам знакомо такое устройство, как прикуриватель. Впервые он появился в 1920 году и предназначался лишь для одной цели — это зажигать сигарету, используя электросеть автомобиля. Интересная идея, казалось бы, должна была вызвать фурор, но, как показало время, впоследствии автомобильный прикуриватель оказался особо не нужен. Те, кто курил, и дальше пользовались спичками и зажигалками, а кто не курил – и подавно не знал, что с ним делать.

автомобильный прикуриватель

Но в конце ХХ века ситуация кардинально изменилась. Прогресс электроники открыл новые возможности эффективно использовать это недавно бесполезное устройство.

Из чего состоит прикуриватель

Устройство автомобильного прикуривателя довольно простое. Сам прибор похож на пластмассовую пробку от шампанского. На его шляпке обычно нарисована сигарета или по-английски написано «сигара». Внутри находится нихромовая спираль, которая и является нагревательным элементом. Одним контактом служит центральный стержень, к которому подпаяна проволока, другим – металлическая окружность прибора. Между двумя контактами вставлен диэлектрик, защищающий проводники от короткого замыкания между собой. Также в устройстве установлено биметаллическое тепловое реле. Это рукоятка.

На панели приборов, обычно посередине снизу, находится неприметное гнездо, называемое контактным стаканом, которое подключено к аккумулятору автомобиля. Оно имеет углубление и два металлических контакта: один - посередине, другой ― внутренняя оболочка гнезда. В него и вставляется рукоятка, которая выскакивает, когда нагреется.

Как работает устройство

Для того чтобы нагреть автомобильный прикуриватель, достаточно вставить его в гнездо и нажать на шляпку. На какое-то время он зафиксируется в нижнем положении, при этом контакты прикуривателя соединятся с электропитанием автомобиля, и спираль начнет нагреваться. Как только температура достигнет необходимой величины, тепловое реле отключит питание. Сигналом готовности послужит щелчок – теперь можно вытаскивать прикуриватель и использовать.

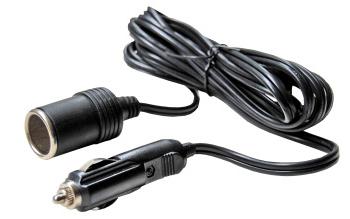

В наше время китайские мастера придумали множество электронных устройств, способных работать от бортовой сети автомобиля. И так как в салоне не предусмотрена специальная розетка для подключения такого оборудования, то тут-то и приходит на помощь розетка прикуривателя. В связи с этим производители девайсов быстренько внесли в их комплектацию вилку для розетки прикуривателя с ограничителем по напряжению и соответствующим разъемом для подключения.

устройство автомобильного прикуривателя

Итак, какие бывают основные устройства с такой дополнительной автомобильной розеткой?

Обогреватель

Автомобильный обогреватель от прикуривателя представляет собой подобие фена на 12 вольт. В пластмассовом с прорезями корпусе небольшого размера находится нихромовая спираль, намотанная на керамический или слюдяной каркас. Также в нем установлен небольшой вентилятор, который принудительно обдувает нагреватель, распространяя тем самым теплый воздух по салону авто.

Существуют разного назначения обогреватели. Одни предназначены для кратковременного нагрева салона зимой, когда автомобиль еще холодный. Другие в виде фена со свободным перемещением в руке по салону служат для местного обогрева, например, замерзшего стекла. На крайний случай можно им и голову подсушить, попав под дождь.

автомобильный обогреватель от прикуривателя

Крепится автомобильный обогреватель от прикуривателя с помощью липучек на панель приборов или на стекло. Мощность приборов варьируется в пределах 200 Ватт.

Термокружки

Еще одной полезной вещью в холодное время года, да и не только, могут быть автомобильные термокружки. От прикуривателя они нагреваются, подключаясь к сети автомобиля кабелем с вилкой под соответствующее гнездо. По виду схожи с обычными – с нержавеющим стаканом, пластмассовым корпусом и крышкой. Отличием автомобильной кружки является наличие в ней нагревательного элемента, способного разогреть воду или напиток до 70º С и поддерживать эту температуру сколько угодно.

автомобильные термокружки от прикуривателя

Разъем USB

Очень полезной штукой является разъем USB. К каждому электронному устройству идет в комплекте шнур с данным разъемом для подзарядки или питания аппарата. Это может быть навигатор, мобильный телефон, планшет, автомобильный телевизор, пылесос для уборки салона и многое другое. В связи с потребностью в этом разъеме и был придуман переходник — прикуриватель автомобильный USB. Выглядит он чаще всего как обычный прикуриватель, но на верхней шляпке находится один или несколько знакомых каждому USB-разъема.

прикуриватель автомобильный для аккумулятора

Бывают и другие варианты внешнего вида, но функцию выполняют они одну и ту же — обеспечить автолюбителя востребованным, универсальным разъемом.

прикуриватель автомобильный usb

Польза для аккумулятора

Чем же может быть полезен прикуриватель автомобильный для аккумулятора? Всем знакома ситуация, когда глохнет мотор, а завести его снова не получается по причине разряда аккумуляторной батареи. И тут снова приходит на помощь уже знакомый всем автомобильный прикуриватель.

Первый вариант — это подзарядить аккумулятор с помощью специального шнура, с одной стороны которого два «крокодильчика» для подключения на батарею машины друга, а с другой ― розетка для прикуривателя.

Второй вариант — специальное устройство, которое сейчас можно легко приобрести. Это подобие небольшого пускового аппарата, в основе которого лежит аккумулятор небольшой емкости. Кабель от него имеет на выходе привычный разъем для прикуривателя. В нормальном режиме устройство заряжается от сети автомобиля, а при неприятной ситуации, описанной выше, он отдает свой заряд обратно на автомобильный аккумулятор. Как уверяет производитель этого прибора, заряда вполне будет достаточно, чтобы завести машину.

Безопасность использования

Как видно, с течением времени автомобильный прикуриватель действительно стал востребованным и полезным разъемом. Но здесь есть свои «подводные камни». Что касается таких энергоемких приборов, как кружки и обогреватели, то возникает множество вопросов о безопасности их использования.

Во-первых, предохранитель в цепи прикуривателя имеет номинал около 10 А, а это мощность в 250 Ватт, при превышении нагрузки предохранитель попросту перегорит.

Во-вторых, сам разъем прикуривателя довольно хлипкий. Контактная часть не может выдержать длительные нагрузки больших токов, что приведет к их разрушению и подгоранию.

В-третьих, провод в этой же цепи имеет сечение 1-1,5 мм², и даже если увеличить номинал предохранителя, проводка перегорит вместо него. Все такие случаи могут привести к пожару.

Поэтому нужно учитывать эти тонкости, включая в разъем различные приборы. Выход, конечно, есть. Провести отдельную линию непосредственно от аккумулятора термостойким проводом с сечением 4 мм² и через предохранитель 20-50 А. Соответственно, разъем прикуривателя также должен быть доработан.
