Технические устройства нового поколения поражают своим разнообразием. Вот, например, вы задумывались, что шнуров для зарядки различных устройств существует столько, что пальцев не хватит пересчитать? И каждому прибору нужна только своя зарядка. Но есть и универсальные зарядные устройства, которыми можно зарядить любую единицу техники, будь то телефон или фотоаппарат. В данной статье будет рассмотрена универсальная зарядка «лягушка».

зарядка лягушка

«Лягушка», но не земноводное

Лягушка – это не только полезное животное, но и просторечное название зарядного устройства. Она очень проста и удобна в пользовании. Функционирует за счет электрического источника питания с напряжением 220 Вольт.

Преимущества зарядки-прищепки

Зарядка «лягушка» обладает следующими достоинствами:

  • Универсальность. Рассматриваемый тип зарядного устройства подходит для всех аккумуляторов мобильных телефонов, фотоаппаратов, видеокамер, карманных компьютеров, МР3-плеера и иной техники малых габаритов, функционирующей за счет использования литиевого аккумулятора.

лягушка для зарядки аккумуляторов

  • Простота эксплуатации. Чтобы пользоваться зарядкой, никаких дополнительных знаний, навыков и опыта не нужно. Однако перед тем как пользоваться "лягушкой" для зарядки батареи, нужно ориентироваться в маркировке и четко понимать, какой индикатор о чем говорит. Детальнее о маркировке читайте ниже.
  • Удобство пользования. "Лягушка" для зарядки аккумуляторов подходит для пользования везде, где вам это понадобится. Главное условие – наличие розетки.
  • Компактность. Габаритные характеристики зарядного устройства минимальны, что позволяет носить его с собой в рюкзаке, сумке или даже кармане.

Что представляет собой "лягушка"?

Зарядка «лягушка» внешне выглядит как небольшой коробок, который по своей форме напоминает лягушку, с присоединенной вилкой для розетки. На корпусе имеются два контакта в виде усиков, предназначенные для подключения и зарядки литиевых батарей. Особенностью устройства, обеспечивающей ему универсальность, является то, что контакты подвижны. Именно поэтому можно заряжать аккумуляторы самой разной конфигурации.

зарядка лягушка как пользоваться

Виды «лягушек»

В зависимости от типа подключения зарядка «лягушка» бывает:

  • подключаемая к USB-шнуру, а потом к ПК – пятивольтная;
  • автомобильная – двенадцативольтная;
  • работающая от стандартной розетки – 220-вольтная.

Классическим вариантом является "лягушка" для зарядки аккумуляторов, рассчитанная на напряжение в 220 Вольт. На обратной стороне крышки прибора находятся два раздвижных штырька, которые располагаются параллельно по отношению друг к другу. Их необходимо разводить на дистанцию, которая соответствует расстоянию между контактными участками литиевой батареи.

Универсальная зарядка «лягушка» имеет полярность «+» и «-». В зависимости от модели зарядки-прищепки она корректируется либо в автоматическом режиме, либо вручную, посредством нажатия специальных кнопок.

Расшифровка маркировки

На корпусе зарядка «лягушка» имеет маркировку. Незнание обозначений исключает возможность правильной эксплуатации зарядки в целом.

«ТЕ» — индикатор исправности подключения.

«CON» — светодиод активен в случае правильного подключения аккумулятора при нажатии «ТЕ».

«PW» — свидетельствует о наличии сетевого подключения. Может становиться активным, когда аккумулятор полностью заряжен.

«СН» — находится в мигающем состоянии на протяжении всего времени, когда производится зарядка аккумуляторной батареи.

«FUL» — свидетельствует о полном заряде аккумулятора.

«СО» — свидетельствует о том, что «+» и «-»перепутаны.

Зарядка "лягушка": как пользоваться?

Использование зарядного устройства «лягушка» не представляет собой ничего сложного и сверхъестественного, однако, чтобы обеспечить ее исправное и эффективное функционирование, соблюдать инструкцию по эксплуатации необходимо.

Как пользоваться "лягушкой" для зарядки батареи? Пошаговая инструкция приведена далее:

1. Выключить мобильное устройство и извлечь из него батарею.

2. Открыть зарядку "лягушку", нажав на прищепку.

лягушка для зарядки телефона

3. Вставить в "лягушку" аккумуляторную батарею так, чтобы совпало две клеммы. В случае, когда устройство для зарядки оборудовано четырьмя клеммами, используются две боковые.

 как пользоваться лягушкой для зарядки батареи

4. Нажать кнопку «ТЕ». Как правило, она располагается в левой части зарядного устройства.

5. Проверить правильность соединения, посмотрев на соответствующий индикатор («CON»). Следует отметить, что светодиод индикатора может не загореться не только в результате неправильного подсоединения клемм, но и из-за того, что батарея полностью разряжена. Если имеет место последний вариант, то "лягушка" для зарядки телефона и аккумулятор устройства подключаются где-то минут на 5–7 к электрическому источнику питания – розетке.

6. Подключить к сети. Сопровождается активным индикатором «СН».

7. Отсоединить клеммы после того, как загорится индикатор «FUL», который находится слева.

Как проверить работоспособность

Существует алгоритм проверки, который поможет убедиться, что действует исправно зарядка «лягушка». Как пользоваться им, давайте рассмотрим.

универсальная зарядка лягушка

Залогом исправного функционирования устройства является правильно выставленная полярность. Чтобы ее проверить, необходимо нажать на кнопку, расположенную слева. Если засветились лампочки около индикаторов «CON» и «FUL», подключение к клеммам выполнено правильно. Неактивные индикаторы свидетельствуют о наличии ошибки в подключении. В таком случае следует нажать на кнопку, расположенную справа.

Будьте предельно внимательны, поскольку лампочки-индикаторы могут не загореться не только по вышеупомянутой причине. Например, аккумулятор планшета сдвинется и штыри прищепки не будут соприкасаться с положенными площадками.

Если проверка прошла успешно и все, что надо, замигало, то "лягушка" для зарядки батареи благополучно подключается к розетке. Должно засветиться «PW» и «СН». По завершении процесса зарядки активируется светодиод около индикатора «FUL».

Общее же время, необходимое для полной зарядки аккумулятора телефона, фотоаппарата, плеера, приставки или другого устройства измира техники, зависит от емкости аккумулятора. В среднем - от 2 до 5 часов. При этом, если для полной зарядки аккумулятора вашего устройства необходимо, скажем, 3 часа, а "лягушка" была подключена к сети, например, 5 часов, причин для переживаний нет: зарядка-прищепка автоматически перестает заряжать батарею при достижении последней максимально возможного уровня зарядки.

Сделай сам!

Сделать зарядку «лягушку» своими руками с нуля достаточно сложно и проблематично, а многим и вовсе не под силу. А вот переделать из неуниверсального зарядного устройства старого образца - вполне реально.

Для начала определимся, какие приспособления, материалы и инструменты должны быть под рукой.

Исходные материалы:

  • старое зарядное устройство, предназначенное для заряда всего одной модели съемного аккумулятора;
  • кусок пластмассы;
  • пружина из обычной прищепки;
  • две канцелярские скрепки;
  • проволока.

Инструментарий:

  • плоскогубцы;
  • ножовка;
  • канцелярский нож;
  • дрель;
  • сверло;
  • клей «Момент».

Технология работ:

  1. Зафиксировать пружину, просунув нижнюю ее часть в отверстие (располагается на старой зарядке), а основную – прикрепить проволокой, используя плоскогубцы.
  2. Взять кусок пластмассы и вырезать прижимную пластину в соответствии с размерами зарядки, которая лежит в основе переделки.
  3. На пластине сделать два выреза – под пружину и под окно для контактов, которые будут выполнены из скрепок.
  4. Вырезать еще один кусок пластмассы и приклеить его к нижней части зарядки. Делается это, чтобы надежно прижать батарею.

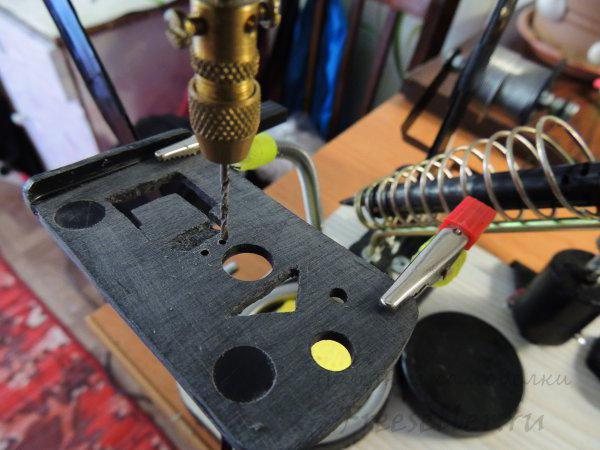

  5. Просверлить два отверстия такого же диаметра, как и провода, которые будут выводиться ("+" и "-").
    лягушка для зарядки батареи
  6. Пропаять проводки и вывести их наружу.
  7. Взять корпусную часть зарядного устройства, взятого за основу, и вырезать в ней маленькое окно, чтобы контакты из скрепок при опускании не загибались.
  8. Прикрутить корпусную пластину на свое исходное место так, чтобы она была прижата пружиной.
  9. Вывести два проводка. Два контакта приклеиваем с помощью пистолета и припаиваем проводки.
    зарядка лягушка

Вуаля! Чудо-прибор сделан!

Подойдет такая "лягушка" для зарядки телефона абсолютно любой марки, модели и модификации.
