Лабораторный блок питания из компьютерного БП своими руками

0
0

В статье вы узнаете о том, как изготовить лабораторный блок питания самостоятельно из того, что имеется под рукой. На сегодняшний день существует довольно много устройств, которым необходимо различное питание – и 5, и 3, и 12 вольт. А некоторые и вовсе питаются током высокой частоты (об этих устройствах будет рассказано отдельно). Но начать стоит с классической схемы – на трансформаторе. Конечно, конструкция получится громоздкой, и схема устаревшая, но надежность высокая.

Трансформатор блока питания

лабораторный блок питания

Для лабораторного блока питания необходимо использовать трансформаторы типа ТС-270 (двухкатушечные, от старых ламповых цветных телевизоров). Но их придется слегка модернизировать. Первичные обмотки остаются на своих местах, вторичные удаляются полностью. Так делается лабораторный блок питания, схема которого приведена в статье. Наматываются новые обмотки, исходя из существующих потребностей. Самый простой вариант – сделать ступенчатое регулирование напряжения на выходе. Для этого нужно посчитать, сколько витков необходимо для снятия одного Вольта:

  1. Наматываете 10 витков провода вместо вторичной обмотки.
  2. Включаете трансформатор и проводите замер напряжения на вторичной обмотке.
  3. Допустим, получилось 2 В. Следовательно, 5 витков выдают 1 В.
  4. Чтобы сделать «ступени» в 1 В, нужно делать отводы каждые пять витков.

Такая конструкция окажется массивной, да и придется использовать либо несколько гнезд, либо специальный тумблер для переключения режимов работы. Намного проще окажется произвести намотку вторичной обмотки с таким расчетом, чтобы на выходе оказалось примерно 30 вольт переменного напряжения.

Регулировка напряжения

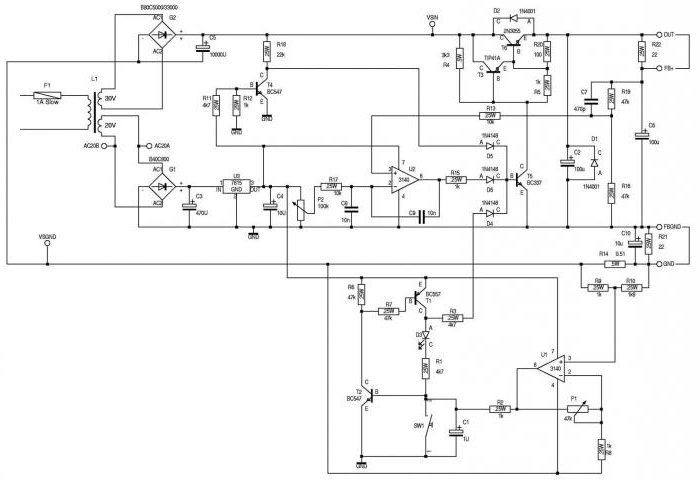

лабораторный блок питания схема

Выше был приведен пример ступенчатой регулировки. Но лабораторный блок питания, схема которого приведена в статье, имеет одно большое преимущество – в нем вторичная обмотка цельная, без отводов. Регулировка производится при помощи специальной схемы на полупроводниковых элементах. При помощи переменного резистора изменяются параметры перехода полупроводника. Вследствие этого происходит изменение параметров схемы и выходного напряжения.

Дело в том, что у вас получается регулируемый лабораторный блок питания. И чтобы производить контроль напряжения на выходе, вам потребуется подключить к нему вольтметр. Проще всего использовать стрелочный, главное, чтобы шкала была правильно проградуирована. Но можно немного потратиться и приобрести цифровой вольтметр (цена его составляет около ста рублей), у которого диапазон измерений находится в промежутке 0...30 вольт. С ним будет намного проще работать, ведь вы всегда будете видеть значение напряжения на выходе вашего блока питания.

Блок питания компьютера

лабораторный блок питания из компьютерного

Если уж сказать прямо, то это идеальное устройство. Из него можно сделать любой источник постоянного напряжения. Правда, не все знают, как запустить его без материнской платы. Сделать это очень просто – в жгуте проводов ищете один зеленый и соединяете его с любым черным. Вот и все, можно видеть, как закрутились вентиляторы. Теперь подробнее о том, как сделать лабораторный блок питания из компьютерного БП своими руками.

Напряжения в компьютерном БП

Дело в том, что можно в компьютерном блоке питания найти несколько типов напряжений:

  1. 3,3 В.
  2. 5 В.
  3. 12 В.

Как вы понимаете, это наиболее «популярные» значения напряжений. Их достаточно для питания микросхем, контроллеров, исполнительных устройств. Обратите внимание на то, что даже сложный электронный механизм можно запитать от одного только блока питания компьютера. Лишь бы был приличный запас мощности.

Высокочастотные токи

лабораторный блок питания 0 30в

Что самое главное – можно изготовить лабораторный блок питания из компьютерного БП с наличием высокочастотного тока на выходе. Для некоторых устройств, например инверторов подсветки ламп монитора, необходим именно ток ВЧ. Как вы знаете, компьютерный БП построен по инверторной схеме. Следовательно, где-то в нем можно найти напряжение 12 вольт с высокой частотой. Для этого необходимо сделать следующее:

  1. Разбираете корпус блока питания (предварительно отключите его от сети).
  2. Находите самый большой трансформатор. Это высокочастотный трансформатор, именно на нем и будет находиться ток высокой частоты.
  3. Два провода припаиваете к первичной обмотке и выводите из корпуса.

Теперь остается только все красиво оформить – сделать переднюю панель, установить нужное количество гнезд и подписать их, чтобы не запутаться. При изготовлении лабораторного источника питания из компьютерного БП вы получаете одно большое преимущество – напряжение на выходе всегда стабильно. Дополнительных схем стабилизации не требуется. И рассмотренный в самом начале лабораторный блок питания 0-30В оказывается намного хуже по параметрам, нежели из компьютерного БП.

Заключение

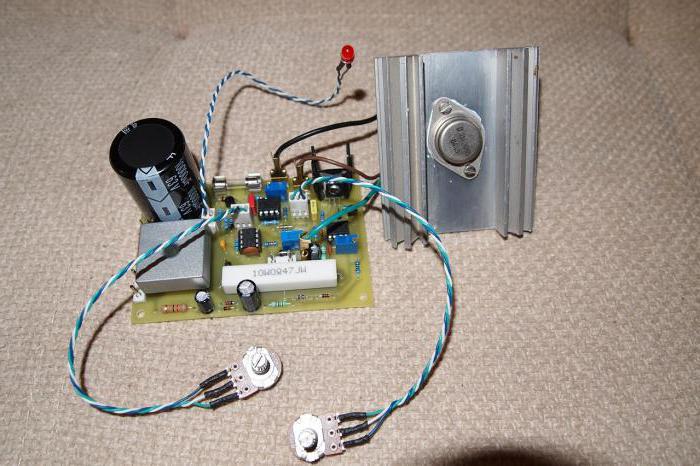

регулируемый лабораторный блок питания

Можно спорить о преимуществах и недостатках различных схем, но наиболее качественным изделием окажется источник питания из компьютерного БП. Но у него есть недостаток – короткое замыкание на выходе приводит к переходу блока питания в режим защиты. По факту это полная остановка работы. Только лишь перезагрузка устройства вернет на выходе напряжение. А вот если лабораторный блок питания изготовлен по классической трансформаторной схеме, таких проблем вы сможете избежать – но продумать придется защиту от короткого замыкания (хотя бы предохранитель на 16 или 25 ампер на выходе устройства).
