ВАЗ-2114 – весьма распространенный в России и странах СНГ автомобиль. Эту машину любят не только за ее цену, но и за высокую ремонтопригодность. Практически любой узел в «Ладе» можно заменить своими руками. ВАЗ 14-й модели являет собой продолжение советской «девятки». Однако помимо внешности, главным отличием стал новый тип впрыска – инжектор. Такая система требует наличия не только форсунок и иного топливного насоса, но и всевозможных датчиков. На их основании электроника в дальнейшем готовит горючую смесь. Одним из таких элементов является датчик кислорода ВАЗ-2114. Признаки неисправности, замена и принцип работы – далее в нашей статье.

Характеристика

Для чего нужен данный элемент? Иное название его – лямбда-зонд. Это датчик, который следит за уровнем концентрации кислорода в отработавших газах. Далее значение лямбды попадает на электронный блок управления. Последний при необходимости производит корректировку подаваемой в цилиндры воздушно-топливной смеси.

датчик кислорода ваз 2114

Такой датчик есть на всех инжекторных автомобилях, которые укомплектовываются каталитическим нейтрализатором и соответствуют экологическим требованиям Евро-2 и выше. К таковым относят и ВАЗ-2114 на 8 клапанов. Датчик кислорода не снижает уровень токсичных веществ, как думают многие. Он лишь производит замеры. А на токсичность газов влияет катализатор. Именно он, благодаря химическим реакциям, преобразует свинец и другие металлы в безвредные оксиды и воду.

Конструкция

Устроен датчик кислорода ВАЗ-2114 достаточно просто. Он состоит из нескольких элементов:

  • Защитного слоя.
  • Чувствительного элемента.
  • Защитного кожуха (таковых несколько в датчике).
  • Положительного электрода.
  • Уплотнительного элемента.
  • Отрицательного электрода.

Все это помещено в небольшой металлический корпус.

Где расположен?

На 14-й «Ладе» данный элемент может находиться в разных местах. Все зависит от типа двигателя и года выпуска автомобиля. Так, на старых полуторалитровых моторах с восьмиклапанной головкой датчик кислорода ВАЗ-2114 находится сверху на приемной тубе. Последняя подходит непосредственно к выпускному коллектору. Добраться к этому элементу довольно трудно – говорят автомобилисты. Доступ к датчику осуществляется только снизу. Для этого автомобиль нужно загнать на эстакаду или смотровую яму. Что касается новых автомобилей ВАЗ-2114, датчик кислорода устанавливается в верхнюю часть выпускного коллектора.

датчик кислорода ваз 2114

Такое расположение у всех авто, которые идут с 16-клапанной головкой и двумя распредвалами. Данный датчик можно обнаружить сразу же, открыв капот. Доступ к нему осуществляется отсюда же. При замене нет необходимости загонять машину на подъемник или яму. Достаточно иметь ключ соответствующего размера.

Как работает?

Данный элемент отличается керамическим наконечником. Последний имеет покрытие из диоксида циркония. Замеры производятся электрохимическим методом. Суть работы предельно проста. Одной стороной электрод входит в контакт с выхлопными газами, а второй – с атмосферой. При разной концентрации О2 в атмосфере и отработавших газах, на наконечнике электрода образуется напряжение. Его величина зависит от концентрации О2 в газах. Чем она выше, тем ниже показатель напряжения. Если в цилиндры поступает обогащенная топливно-воздушная смесь, система будет переполнена кислородом и значение лямбды снизится. И наоборот, если в камеру поступила бедная смесь (где на один килограмм бензина пришлось менее 14 килограммов воздуха), лямбда будет высокой. Идеальное значение λ – единица.

датчик кислорода ваз 2114

Обратите внимание

Работа керамического элемента возможна только после достижения температуры в 300 градусов Цельсия. До этого электронный блок управления двигателем руководствуется усредненным значением лямбды. В таком случае в цилиндры поступает больше топлива, чем нужно. Но как только машина выйдет из режима прогрева, концентрация смеси снова станет нормальной.

Признаки неисправности

Датчик кислорода ВАЗ-2114 может выходить из строя. При этом водитель заметит, что на панели приборов загорелась желтая лампа «Проверьте двигатель».

датчик кислорода ваз 2114

Ввиду того что на электронный блок управления не будет поступать корректное значение лямбды, мотор всегда будет работать в режиме прогрева. То бишь в цилиндры намеренно поступает бедная смесь с большим содержанием бензина. Это заметно отображается на расходе топлива. Также при неисправности датчика кислорода ВАЗ-2114 может глохнуть на ходу. Холостые обороты будут нестабильными. А при наборе скорости водитель ощутит характерные рывки и толчки. Еще один признак, свидетельствующий о неисправности кислородного датчика на «Ладе» - это повышенная концентрация токсичных веществ в отработавших газах. Но, как правило, на глаз определить это довольно трудно. Для этого нужно воспользоваться специальным измерительным прибором.

Компьютерная диагностика

Производя проверку датчика кислорода ВАЗ-2114 таким образом, мы сможем точно определить неисправность, из-за которой лямбда-зонд пришел в негодность. Так, нам нужен мультимарочный сканер, телефон или ноутбук. Подключаемся к диагностическому разъему и включаем наше считывающее устройство. Чтобы произвести диагностику, нужно включить зажигание на авто. Далее производим сканирование на ошибки. Если лямбда-зонд на ВАЗе вышел из строя, на экране можно увидеть следующие коды ошибок:

  • Р0130. Свидетельствует о неверном сигнале датчика.
  • Р0131. Это превышение уровня концентрации кислорода в отработавших газах.
  • Р0132. Говорит о низком содержании кислорода. Как правило, такие ошибки возникают при диагностике на работающем двигателе.
  • Р0133. Этот код говорит о медленном или слабом сигнале датчика.

Если на зонд и вовсе не поступает сигнал, при диагностике будет следующая ошибка: Р0134. В таком случае рекомендуется проверить целостность контактов, что идут к датчику.

Почему выходит из строя?

Причин неисправности датчика кислорода ВАЗ-2114 может быть несколько. Самая распространенная – это естественный выход из строя. В этом датчике заложен определенный ресурс. В отличие от иномарок, где лямбда-зонд ходит по 100-120 тысяч, на «Ладе» датчик выхаживает не более 80 тысяч километров. Большинство автомобилей ВАЗ-2114, что эксплуатируются сегодня, уже давно прошли этот срок. Но сломаться датчик может и по другим причинам. Например, это нарушение герметичности контакта датчика с корпусом коллектора. В результате устройство не может получить достоверный сигнал. Также элемент может выходить из строя вследствие перегрева чувствительного наконечника. Следующая причина неисправности – засор контактов. Причем загрязняется именно внутренняя часть, что находится в выпускном коллекторе. Из-за чего датчик загрязняется? Причина может быть в использовании некачественного бензина или в повышенном расходе масла. Последнее попадает в камеру сгорания и с копотью выходит наружу. Часть нагара оседает на трубке выпускного коллектора, в том числе и на лямбда-зонде.

датчик кислорода ваз 2114

Также причиной нагара может послужить пробой прокладки ГБЦ. Из-за этого вместе с выхлопными газами наружу идет тосол (как известно, при такой неисправности газы приобретают белый оттенок).

Какой устанавливать?

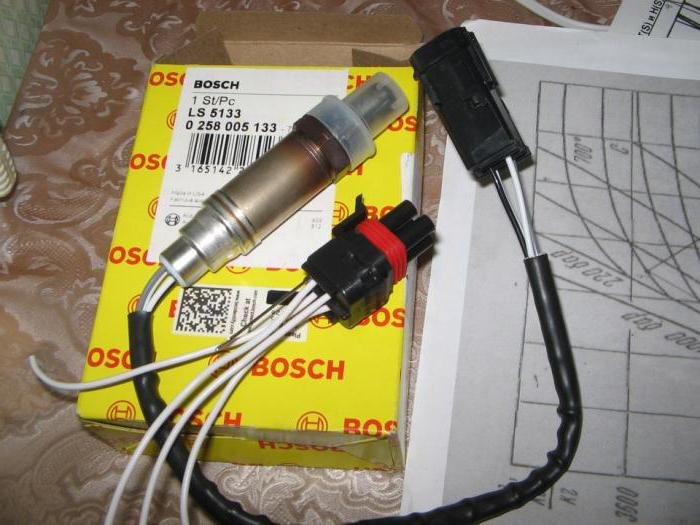

Какой датчик кислорода на ВАЗ-2114 стоит покупать? Отметим, что для «Лады Самары» второго поколения существует два типа датчиков. На старые автомобили с моторами 1,5 и восьмиклапанной головкой блока идут датчики с кодом 0 258 005 133.

датчик кислорода ваз 2114

А модели, что выпускались после 2004 года, укомплектовывались элементами с кодом 0 258 006 537. Что примечательно, оба лямбда-зонда производит «Бош» (по крайней мере так написано на этикетке). Стоимость нового датчика составляет около 1.2-1.8 тысяч рублей.

Диагностика своими руками

Определить работоспособность данного элемента «на глаз» невозможно. В крайнем случае мы можем визуально проверить, подходят ли к нему провода и не оборваны ли они вообще. Но чаще всего выходит из строя внутренний чувствительный элемент лямбда-зонда. Поэтому самый правильный метод – это проверка датчика кислорода ВАЗ-2114 мультиметром. Этот прибор можно купить в любом хозяйственном магазине за 300-500 рублей (в крайнем случае заказать через интернет). Как проверить датчик кислорода на ВАЗ-2114? В ходе диагностики нам нужно узнать напряжение лямбда-зонда. Поэтому переводим мультиметр в режим вольтметра. Далее подключаем выводы прибора к датчику. Минусовой щуп мультиметра подключается к массе, а плюсовой – к разъему В лямбда-зонда. При этом сам датчик не отличается от бортовой сети. Что необходимо делать далее? Затем включаем зажигание и смотрим на показания прибора. В идеале, напряжение датчика кислорода ВАЗ-2114 должно соответствовать 12 вольтам. Проще говоря, значение на данных выводах будет идентично заряду аккумулятора. Если цифра меньше, чем 12 вольт, значит, в цепи произошел обрыв. Сам датчик может быть исправен, но до него не доходит напряжение в полном объеме или отсутствует вовсе.

датчик кислорода ваз 2114

Для более точной диагностики датчика можно проверить чувствительность рабочего элемента. Как это сделать? Для работы нам потребуется тот же мультиметр. Однако подключаться мы будем к выводу «С». Сюда мы подводим минусовой контакт мультиметра. А плюсовой щуп подключаем к контакту «А». Включаем зажигание в автомобиле и смотрим на показания. В идеале данное значение должно быть 0,45 В. Погрешность – не более пяти процентов. Если значение составляет ниже, чем 0,42, значит, элемент пришел в негодность и его необходимо заменить.

Восстановление

Можно ли восстановить неработающий датчик? Сделать это можно лишь в одном случае – если причиной неисправности стал плохой контакт и сам датчик нормально работает. Также можно попробовать удалить нагар внутри. Но для этого датчик нужно вынуть наружу и опустить его в агрессивную среду (уайт-спирит или бензин). Обратите внимание: для очистки нельзя использовать наждачную бумагу, надфиль и другие шероховатые предметы. Чтобы не повредить наконечник, воспользуйтесь мягкой ветошью, смоченной в растворителе. Обработав уайт-спиритом чувствительный элемент, можно вернуть работоспособность датчику. Но не факт, что после чистки он будет точно производить замеры. В идеале данный элемент необходимо менять целиком. Благо операция несложная, ее можно сделать своими руками. Как именно – расскажем ниже.

Как произвести замену?

Стоит отметить, что датчик вкручивается непосредственно в выпускной коллектор. И так как здесь постоянно высокие температуры, резьбовое соединение может прикипеть. Чтобы легче выкручивался датчик, нужно запастись универсальной смазкой ВД-40 или «жидким ключом». Обработав им места соединения, можно приступать к работе. Обратите внимание: операцию по замене нужно производить на остывшем двигателе, поскольку температура коллектора и приемной трубы составляет более двухсот градусов.

датчик кислорода ваз 2114

Если это старая 8-клапанная «Лада», нам нужен доступ к днищу. Загоняем машину на яму и ищем вывод датчика. Иногда он скрыт под металлической защитой. Если в ней нет специального отверстия, лучше снять щит целиком. После этого разъединяем штекер с проводами и ключом на 22 начинаем выкручивать старый элемент. Если он идет туго, попытайтесь закрутить его и затем снова открутить. Периодически обрабатывайте резьбу универсальной смазкой. Так намного легче выкручивать прикипевшие элементы. После этого вынимаем деталь наружу и устанавливаем новый элемент. Закручивать нужно с небольшим усилием – порядка 44 Нм. После этого подключаем штекер с контактами и производим запуск мотора. Он должен работать стабильно, а на панели приборов должна пропасть лампа «Проверьте двигатель».

Что касается 16-клапанных автомобилей ВАЗ-2114, датчик кислорода здесь меняется аналогичным образом. Исключение составляет лишь место его нахождения. Поскольку датчик вкручен в выпускной коллектор, а не в приемную трубу, доступ к нему производится из капота.
