Катушка зажигания: устройство и методы диагностики

Назначение катушки зажигания

Катушка зажигания – это один из важнейших элементов воспламенения топлива в цилиндрах двигателя. Она представляет собой устройство, потребляющее низковольтный ток от аккумулятора автомобиля и преобразующее его в высоковольтные импульсы. Они в нужный момент образуют искру между электродами свечи зажигания и воспламеняют топливно-воздушную смесь.

Конструкция

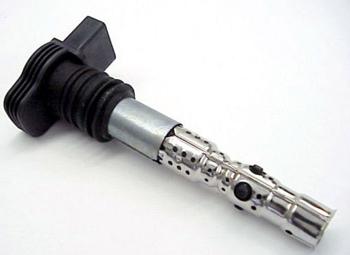

Устройство катушки зажигания сходно с трансформатором: она тоже имеет две обмотки (первичную и вторичную) на сердечнике, а специальное устройство преобразует постоянный ток батареи в импульсный, напряжение которого повышается в несколько тысяч раз по закону электромагнитной индукции. В системах воспламенения старых автомобилей имелся только один такой узел. Импульсы от него поочередно подавались на все свечи через распределитель и высоковольтные провода. Но в последнее время на машинах все чаще встречается система с выносом отдельной катушки на каждый цилиндр.

Диагностика методом замыкания свечи на корпус

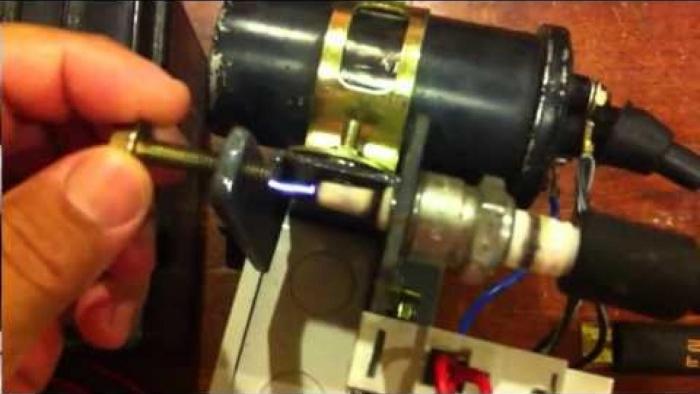

Без данного устройства автомобиль не способен завестись. Следовательно, проверка катушки зажигания - эта та операция, которую должен уметь производить любой автомобилист. Наиболее распространенный способ - это выкрутить свечи зажигания из цилиндра и замкнуть их на корпусе двигателя с последующей попыткой завести машину. Если искра проскакивает между электродами, значит, катушка зажигания исправна. Если же нет, то, скорее всего, проблема именно в этом устройстве. Но у многих автолюбителей существует мнение, что при таком способе проверки катушка зажигания может вывести из строя.

Диагностика методом измерения сопротивления

Существует безопасная альтернатива, но в этом случае понадобится омметр. Метод заключается в измерении сопротивлений обмоток. Точные их значения указаны в технических справочниках, но обычно рабочая катушка зажигания имеет на первичной обмотке сопротивление 16-17 КОм. Если обнаружено сильное расхождение с данной цифрой или вообще разрыв (бесконечное сопротивление) или короткое замыкание (величина будет стремиться к нулю), то, скорее всего данный агрегат неисправен.

Альтернативные методы диагностики

Еще один способ - это установка вашей катушки на другую машину. В этом случае вы однозначно узнаете, исправен ли данный компонент. Сложность в том, что автомобиль должен быть той же марки и той же комплектации что и ваш, а еще вам нужно согласие его владельца. Также существуют и визуальные признаки выхода из строя катушки: запах горелой изоляции или следы пробоя (наличие черных прогоревших точек на корпусе и обмотках).

Можно ли отремонтировать катушку зажигания

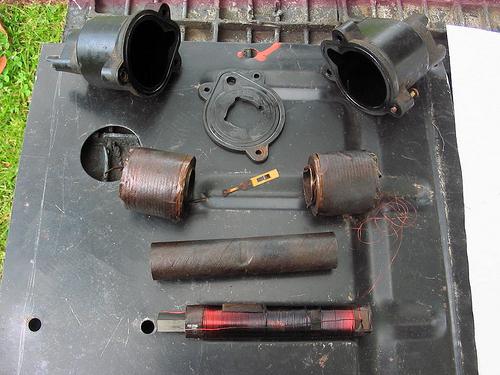

Что делать в случае, если установлена неисправность данного компонента системы зажигания? Только менять - катушка не поддается ремонту. Точнее, отремонтировать ее можно, но сложность замены обмоток делает такую операцию нерентабельной.

Методика проведения работ

Помните о технике безопасности при всех манипуляциях с системой зажигания, так как напряжение катушки может достигать 20-25 тысяч вольт. Используйте инструменты с электроизолированными ручками и не работайте в сырых помещениях или под дождем. Если вы не можете найти причину неисправности автомобиля самостоятельно, обратитесь в специализированный сервис. Удачи на дорогах!
