Контроллеры – это устройства, позволяющие производить обработку цифровых сигналов. Буквально несколько десятилетий назад все логические системы строились на основе электромеханических реле. Они до сих применяются, но в большинстве сфер были вытеснены микроконтроллерами. Наибольшее распространение контроллеры получили в промышленности, именно в системах управления и автоматизации. Впервые на рынке электроники появилось устройство MODICON производства Bedford Associates в 1960-х годах.

Аналогичные устройства, разработанные другими компаниями, стали известны как ПЛК. А если точнее, то это программируемые логические контроллеры. Их работа зависит от программы, которую записывают при помощи персонального компьютера через специальный интерфейс. Именно благодаря использованию устройств на контроллерах получилось заменить большое количество электромеханических реле логическими элементами.

Особенности ПЛК

Для того чтобы понять, что такое контроллер, необходимо разобраться с его устройством и назначением. У программируемого элемента несколько входов – с их помощью происходит контролирование состояния выключателей и датчиков. И есть выходные клеммы, которые подают сигналы различного уровня на электроклапаны, контакторы, электроприводы, реле и другие исполнительные устройства.

Клеммы для подключения устройств

Программирование ПЛК очень простое, потому что язык, на котором это делается, очень схож с логикой работы электромагнитных реле. Если инженер-электрик или обычный монтер умеет читать схемы релейных систем, то он без особых трудностей сможет выполнить программирование контроллеров. Это займет немного времени, все зависит от количества логических элементов и функций.

Нужно отметить, что, в зависимости от модели ПЛК, подключение к ним источников сигналов и особенности программирования будут незначительно отличаться. Но суть процедуры настройки остается неизменной.

Подключение элементов к ПЛК

Во всех моделях контроллеров есть клеммы для подключения питания – некоторые нуждаются в переменном напряжении вплоть до 120 В, а другие - в постоянном до 24 В. Напряжение питания зависит от модели устройства. Входные клеммы обозначаются буквой Х – на каждую подается отдельный сигнал. Общий провод обычно соединяется с нейтралью источника переменного тока или с минусом постоянного.

Схема включения шагового электродвигателя

В корпусе контроллера есть оптический изолятор – простой светодиод. С его помощью происходит связь входной клеммы и общей. При подаче напряжения на ПЛК загорается светодиод – именно по нему можно судить о том, что устройство работает. На выходе происходит генерация сигнала при помощи компьютерной схемотехники – активируется устройство переключения. В качестве переключающего устройства могут использоваться электромагнитные реле, транзисторы, силовые ключи, тиристоры. Выходы обозначаются буквой Y. На каждом выходе устанавливается светодиод, сигнализирующий о том, что устройство работает.

Как происходит программирование

Контроллеры – это устройства, позволяющие обрабатывать электрический сигнал и преобразовывать его. На сегодняшний день в ПЛК ставится логика при помощи компьютерной программы. Именно она определяет, на каких выходных клеммах будет присутствовать напряжение при определенных условиях на входных клеммах. Отчасти эта логика схожа с той, которая применяется в релейной схемотехнике. Но в ней нет никаких реле, переключателей, контактов. Написание и просмотр программы происходит при помощи компьютера, который соединяется с портом программирования.

Логика простой программы

Программируемый контроллер для автоматизации

Допустим, у нас есть контроллер, лампа и выключатель. Контроллер подключается к источнику питания, со входом соединяется выключатель, а на выходе ставится лампа. При нажатии кнопки должна загораться лампа. Вариант простейшей программы для ПЛК:

  1. При разомкнутом выключателе на вход не подается напряжение, поэтому на выходе лампа не будет загораться.
  2. При нажатии на кнопку подается сигнал на вход. В программе контакты, соответствующие порту, будут активироваться. Все мнимые реле начнут работать внутри контроллера. Это образное обозначение, на деле никаких электромагнитных реле в нем нет. В результате появляется напряжение на выходе контроллера и лампа загорается.

Все действия, которые производятся с контроллерами, удобнее всего рассматривать на примере электромагнитных реле. Так нагляднее видна работа устройства.

Зачем нужен компьютер

При помощи компьютера происходит создание логической связи между входными и выходными клеммами. Программное обеспечение, с помощью которого осуществляется составление логики, позволяет направить в контроллер виртуальный сигнал и проследить, как он будет действовать при определенных условиях. После того как будет заложена логика внутрь ПЛК, компьютер отключается и контроллер работает самостоятельно. Все команды, которые ему были заданы на этапе программирования, он сможет выполнять без сторонней помощи.

Универсальность ПЛК

Чтобы понять всю силу и универсальность программируемых компонентов, необходимо рассмотреть несколько типов программ. Контроллер – это программируемый элемент, поэтому без вторичной настройки подключенных к нему элементов можно изменить все заданные команды. Допустим, вам нужно изменить программу, рассмотренную выше – при замыкании кнопки должна тухнуть лампа, а при размыкании загораться.

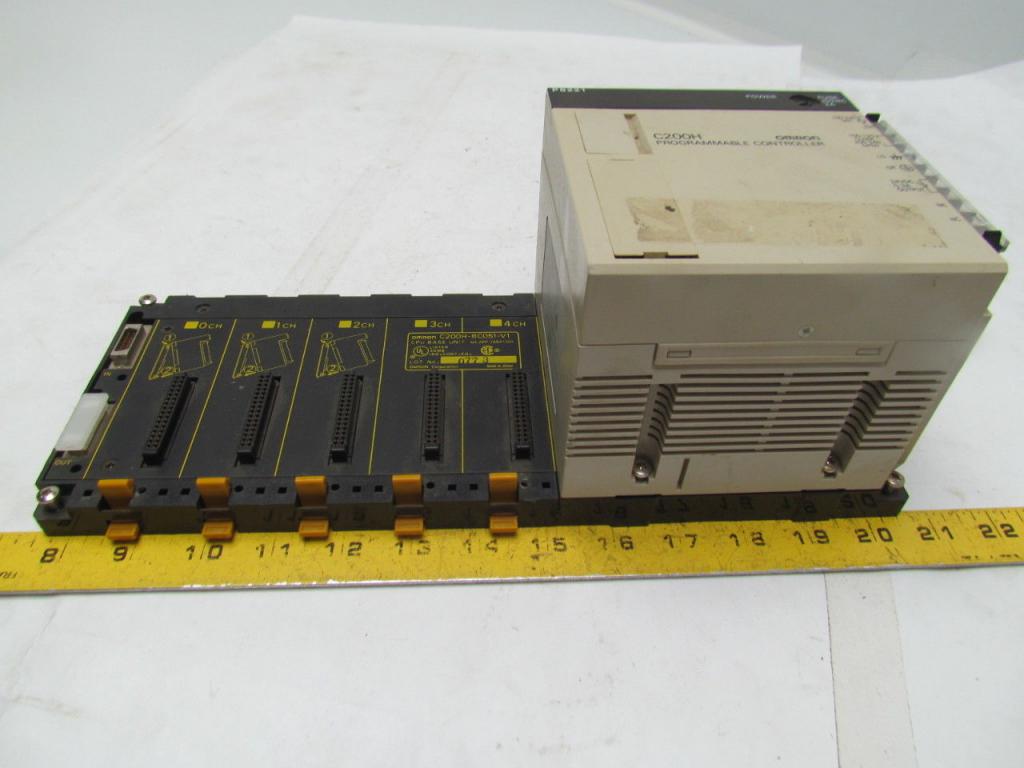

ПЛК для промышленности

Для выполнения такой команды нужно просто поменять местами типы команд, которые были ранее. При нажатии на кнопку должно подаваться напряжение на вход ПЛК, а мнимое реле, которое находится в нем, имеет нормально-замкнутые контакты. Поэтому при подаче напряжения контакты размыкаются и лампа тухнет. Но когда в схеме контроллера пропадает сигнал, мнимое реле замыкает контакты и лампа загорается.

Преимущества контроллеров

Одно из преимуществ контроллеров – это возможность реализации в программном обеспечении логического контроля. Причем, в отличие от релейного оборудования, выходной сигнал может использоваться столько раз, сколько требуется для автоматизации. При помощи контроллера для систем автоматизации можно спроектировать систему запуска и останова электродвигателя. Чтобы построить аналогичную систему на электромеханических элементах, нужно использовать три реле.

ПЛК с дисплеем

При использовании контроллера на две входные клеммы подключаются кнопки. На выходе устанавливается электрический двигатель. Логика выглядит таким образом:

  1. При нажатии кнопки, соединенной с выводом Х1, происходит запуск мотора. При этом контакты мнимого реле запускаются и на выходе появляется напряжение питания.
  2. При нажатии кнопки, соединенной с Х2, мотор останавливается. При этом происходит игнорирование того факта, что ранее была нажата первая кнопка.
Плата контроллера

Причем все процессы, которые происходят в контроллерной системе, могут дублироваться для удаленного мониторинга. Именно с помощью такого свойства реализуется удаленное управление системами. Теперь вы знаете, что такое контроллеры и каковы их ключевые особенности. Программирование устройств может осилить любой человек, который разбирается в компьютерной и релейной технике.
