Коллекторный двигатель - что это?

С давних времен люди поняли, что если не хочешь лично прилагать к чему-то усилие, то необходимо найти себе замену. Так, телеги тянули лошади, на мельницах работали ослики, а корабли по морю гнал ветер. Но с того времени много воды уплыло, и люди даже смогли придумать кое-что современней. И таким чем-то современным является коллекторный двигатель, о котором и будет идти речь. Будут рассмотрены разновидности, схематический вид, методы регулировки количества оборотов, а также достоинства и недостатки при их эксплуатации.

Что называют коллекторным двигателем?

Коллекторным двигателем называется электрическая машина, датчик положения ротора и переключатель тока в которой - это одно и то же устройство, называемое щеточно-коллекторным узлом. Про последний можно рассказать дополнительно. Он обеспечивает электрическое соединение цепей в неподвижной части машины с цепями ротора. Конструктивно он состоит из щеток (под ними понимаются скользящие контакты, которые расположены вокруг вращающейся части двигателя) и коллектора (то, что находится на движимом элементе механизма).

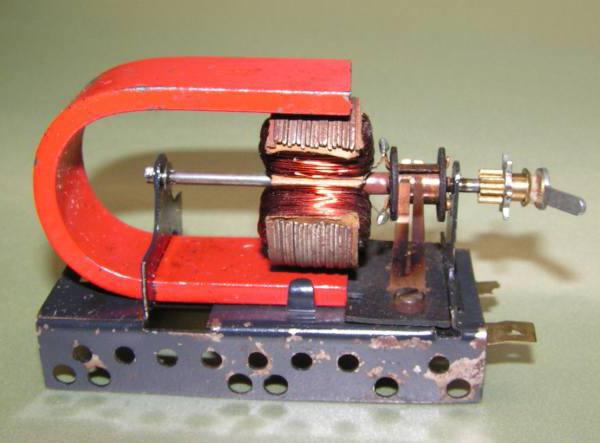

коллекторный двигатель

К общим достоинствам можно отнести то, что коллекторный двигатель прост в изготовлении и эксплуатации, имеет значительный ресурс использования и легко может быть отремонтирован. К общим недостаткам причисляют то, что они имеют малую массу и большой коэффициент полезного действия. В большинстве случаев это только плюс, но не сейчас. Так, соединение низкой массы и быстроходности (которая достигает сотен и тысяч оборотов в минуту) приводит к тому, что для нормальной работы почти всегда требуются редукторы. А при перестройке на низкую скорость машина имеет пониженный КПД, и возникают проблемы с охлаждением. Пока изящного решения этой проблемы найти не удалось.

Разновидности коллекторного двигателя

Существует два основных типа, каждый из них имеет свои преимущества и особенности. Очень распространёнными и разнообразными являются коллекторные электродвигатели постоянного тока. Их конструкции можно поделить на такие подтипы:

  1. Самые слабые, рабочее напряжение которых 3-9 Вольт, и которые применяются в детских игрушках. Имеют двухполюсной статор, в котором установлены постоянные магниты. Коллекторный узел сконструирован из двух щеток, в качестве которых обычно применяются медные пластины. В отличие от статора, у этих двигателей ротор имеет три полюса. Установлен он на подшипники скольжения. Мощность таких механизмов измеряется в нескольких единицах Ватт.
  2. Средние двигатели имеют рабочее напряжение 12 или 24 вольта. Используются в автомобилях, рабочих станках, в вентиляционных системах охлаждения. Генерируют мощность в несколько десятков ватт. Имеют многополюсной ротор, который работает уже на подшипниках качения. Коллекторный узел состоит из 4 щеток (как правило, уже графитовых). Статор имеет четыре полюса, но состоит все так же из постоянных магнитов.
  3. Существуют ещё двигатели, которые могут генерировать мощность, которая исчисляется сотнями Ватт. Единственное отличие от конструкции, описанной в пункте 2, состоит в том, что для статора используются электромагниты.

Коллекторный двигатель переменного тока

Но кроме таких представителей есть ещё универсальные коллекторные электродвигатели. Их особенность в том, что они могут работать как на постоянном, так и на переменном токе. Используются они в электроинструментах, бытовой технике и железнодорожном транспорте в составах, которые ездят благодаря электровозам. Их распространенность объясняется малым размером и весом, относительно низкой ценой и возможностью легко отрегулировать количество оборотов. Благодаря тому что это коллекторный двигатель переменного тока, он может работать и с нестабильными источниками энергии в разумных границах.

Схематический вид коллекторного двигателя

Одной общепринятой схемы нет. То, что вы видите, это всего один из вариантов. Схема коллекторного двигателя может быть построена так, как захочется. Есть только требования к тому, что должно быть в рамках рабочего чертежа: статор и ротор. Коллекторный двигатель переменного тока также должен оснащаться предохранителем, который не позволит ему сгореть.

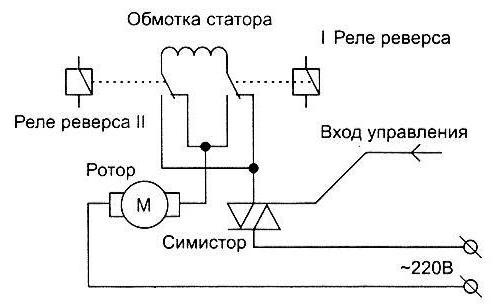

схема коллекторного двигателя

Как регулировать количество оборотов?

Изменения возможны, если используется регулятор оборотов коллекторного двигателя. Различие количества подаваемой электроэнергии может изменить их количество всего на 10 процентов, плюс-минус. Тогда как регулятор оборотов коллекторного двигателя позволяет уменьшать их в разы, и его можно сделать самому или купить. И в любом случае вам необходимо проверить, сможет ли он работать в механизме такой мощности и таких оборотов (сначала теоретически, а потом и на практике). Ведь если регулятор будет слишком слабым, то выйти из строя для него будет плевым делом.

регулятор оборотов коллекторного двигателя

Достоинства и недостатки

Достоинства, которые имеет коллекторный двигатель:

  1. Малый пусковой ток, что желательно для бытовых устройств.
  2. Универсальные двигатели могут включаться в сеть напрямую, без выпрямления. Но это относится только к ним. Двигатели постоянного тока требуют выпрямления.
  3. Легче сделать управляющую схему.
  4. Быстроходность.
  5. Больший пусковой момент.
  6. Компактность схемы даже с использование редуктора.

Недостатки:

  1. Нестабильное значение мощности, которое дают обороты коллекторного двигателя, когда изменяется нагрузка.
  2. Относительно малая надежность и срок службы.
  3. Из-за потерь индуктивности и перемагничивания статора может понижаться КПД.

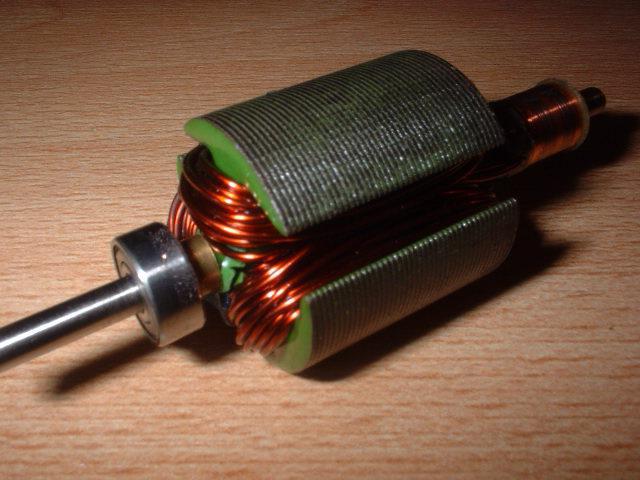

Обороты коллекторного двигателя

Безколлекторный аналог

По механической характеристике самым близким является вентильный электродвигатель. В нём главным является инвертор, а не щеточно-коллекторный узел. Но общим недостатком этой конструкции является более низкий максимальный момент при одинаковых габаритах.
