Рассматривая тему деталей машин, нельзя не уделить внимания такому важному техническому показателю, как передаточное отношение. Этот термин существует уже достаточно давно и о его значении в механике стоит поговорить отдельно.

Формулировка

Передаточное отношение – одна из самых важных технических характеристик любой механической передачи вращательного движения. С практической точки зрения, описываемый показатель позволяет понять, во сколько раз вырастает момент силы в результате функционирования передачи. Определение передаточных отношений в любом механизме – одна из самых главных задач в механике и машиностроении.

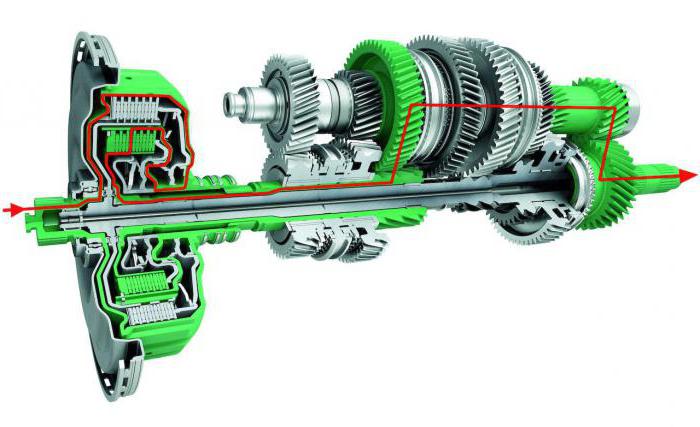

передаточное отношение

Некоторые тонкости

Передаточное отношение определяется при наличии как минимум двух зубчатых колес (шестерен), которые находятся в зацеплении между собой. Такое сопряжение именуется зубчатой передачей.

Самый простой способ рассчитать передаточное число – посчитать количество зубьев на каждом из имеющихся колес, а после произвести деление числа зубьев ведомой шестерни на количество колес ведущей шестерни. Данное рациональное число и будет являться передаточным отношением.

Важно иметь в виду, что в случае определения передаточного числа в зубчатой передаче, имеющей несколько шестерен, необходимо опять-таки делить количество зубьев ведущего колеса на количество ведомого. При этом параметры промежуточных шестерен не учитываются.

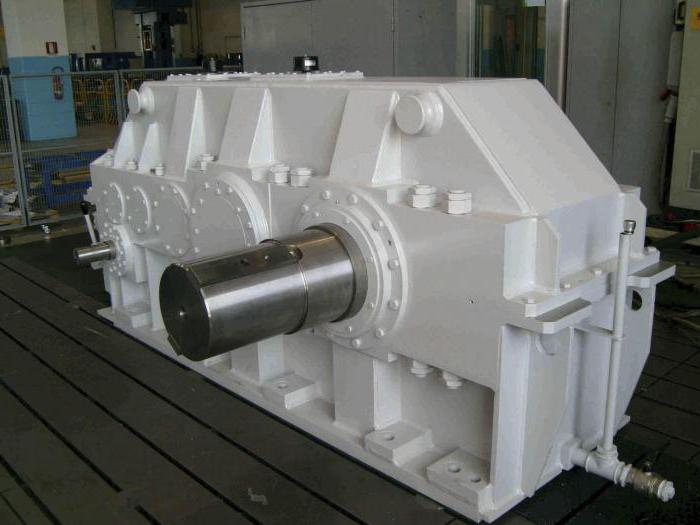

передаточное отношение зубчатой передачи

Обзор передач

На сегодняшний день существуют такие виды механических передач:

  • Зубчатые.
  • Ременные.
  • Фрикционные.
  • Червячные.
  • Цепные.
  • Храповые.
  • Волновые.

В целом же, механические передачи разделяются по таким критериям:

  • В зависимости от передачи движения от ведущего звена к ведомому: передачи трением и передачи зацеплением.
  • В зависимости от соотношения скоростей ведомого и ведущего звеньев: замедляющие передачи (они же редукторы), ускоряющие передачи (мультипликаторы).
  • В зависимости от расположения осей валов: передачи с перекрещивающимися, пересекающимися и параллельными осями.

Стоит указать, что замедляющие передачи на практике применяются гораздо чаще, нежели ускоряющие. Этот факт объясняется тем, что скорости вращения двигателей зачастую гораздо выше требуемой скорости вала исполнительного механизма или машины.

виды механических передач

Зубчатая передача

Передаточное отношение зубчатой передачи можно вычислять не только по соотношению зубьев ее колес, но также путем деления значения угловой скорости ведомого вала на угловую скорость ведущего вала, а также благодаря соотношению числа оборотов ведомого и ведущего валов.

Диапазон передаточного отношения может быть очень велик и достигать больших значений. При этом само по себе передаточное отношение зубчатой передачи характеризуется постоянством, так как зацепление не подвержено проскальзыванию. Коэффициент полезного действия такой передачи находится в пределах 0,97-0,98.

Зубчатые передачи передают вращение между валами, которые могут иметь параллельные, скрещивающиеся или перпендикулярные оси. Кроме того, такие передачи способны трансформировать (преобразовывать) поступательное движение во вращательное и наоборот (передчи "винт-гайка").

Зацепление в зубчатых передачах может быть как внешним, так и внутренним. Колеса изготавливаются с прямыми, косыми или шевронными зубьями.

Зубчатые передачи способны передавать большие скорости вращения с постоянным передаточным отношением и имеют высокий КПД.

Передаточное отношение редуктора является одним из важнейших критериев в процессе его выбора. Вторым по важности показателем считается межосевое расстояние.

Червячная передача

Используется для передачи вращательного движения в тех случаях, когда оси валов перекрещиваются.

Червяк может быть цилиндрическим или глобоидным в зависимости от поверхности расположения резьбы, а также может быть эвольвентным или архимедовым (в данном случае решающую роль играет профиль резьбы).

Основными недостатками описываемой передачи можно считать:

  • Высокий показатель тепловыделения.
  • Частое заедание и невысокий КПД.

Волновая передача

Ее работа основывается на принципе трансформации параметров движения благодаря волновому деформированию гибкого элемента механизма. По сути, такая передача является разновидностью планетарной передачи.

В состав волновой передачи входит жесткое колесо зубчатое, имеющее внутренние зубья, и вращающееся гибкое колесо с наружными зубьями. Оба колеса между собой входят в зацепление благодаря генератору волн, соединенному непосредственно с корпусом передачи.

За счет имеющихся конструктивных особенностей волновая передача наделена следующими достоинствами:

  • Небольшие габариты и масса.
  • Высокая кинематическая точность.
  • Передаточное отношение передачи в одной ступени имеет большой показатель и вполне может достигать 300.
  • Идеальная демпфирующая способность.
  • Формирование в одной ступени большого передаточного отношения.

К недостаткам же относятся:

  • Весьма сложная конструкция.
  • Высокие потери мощности на трение и деформацию гибкого колеса (КПД составляет порядка 0,7-0,85).
    передаточное отношение передачи

Фрикционная передача

Чаще всего применяется в текстильной отрасли, станкостроении и прочих сферах промышленности, кроме авиастроения. Передаваемая мощность может достигать 10 кВт. При больших показателях очень трудно гарантировать требуемое усилие прижатия катков.

В передаче существует три вида скольжения: геометрическое, упругое и буксование.

Для нормально функционирующей передачи характерно именно упругое скольжение, в то время как буксование говорит о наличии перегрузки.

Ременная передача

Как и зубчатая она встречается очень часто. В зависимости от того, как располагаются валы и ремень, передача может быть:

  • Открытой.
  • Перекрестной.
  • Полуперекрестной.
  • Угловой.
  • Спаренной.
  • Ступенчатой.

Ремень может быть круглым, плоским, трапецеидальным.

расчет передаточного отношения

Передаточное отношение в таких передачах находится в пределах 1:4, 1:5 и лишь в редких случаях может быть равно 1:8.

К положительным качествам ременной передачи следует отнести:

  • Простоту конструкции.
  • Возможность расположения обоих шкивов на большом расстоянии друг от друга (свыше 15 метров).
  • Бесшумность и плавность работы.
  • Защиту механизмов от перегрузок благодаря упругим свойствам ремня и его способности в определённые моменты проскальзывать по поверхностям шкивов.
  • Работу при больших угловых скоростях.

Недостатками передачи являются:

  • Удлинение ремней (их вытягивание) в процессе работы, то есть недолговечность.
  • Непостоянство передаточного числа, что объясняется неизбежным проскальзыванием ремня.
  • Достаточно большие размеры.
    передаточное отношение редуктора

Цепная передача

В отличие от ременного аналога не подвержена проскальзыванию. Расчет передаточного отношения выполняется по аналогии с зубчатой передачей, ведь звездочки передачи, по сути, представляют собой те же зубчатые колеса.

Характерная особенность цепной передачи – вращение передается исключительно при наличии параллельных валов. Между осями звёздочек расстояние необходимо принимать не менее величины полутора диаметров большой звездочки. При этом передаточное число может достигать показателя 1:15.

Также важно заметить, что цепь надевается на звездочки не с натягом, как ремни, а с определенной степенью провисания. Регулировка натяжения проводится с помощью специального винта.

определение передаточных отношений

Достоинства передачи таковы:

  • Небольшая чувствительность к неточностям установки валов.
  • Передача вращения может осуществляться одной цепью сразу же нескольким звездочкам.
  • Вращение может передаваться на большие расстояния.

Недостатком же является высокий шум и износ цепей в случае некачественного монтажа и при плохом техническом обслуживании.

Храповый механизм

Во многих машинах и агрегатах применяется не только непрерывное вращательное движение, но и прерывистое тоже, которое осуществляется с помощью храповика, собачки и рычага.

Храповый механизм помимо вращения еще и осуществляет предохранительную функцию. Так, например, в грузоподъемных лебедках, храповик совместно с собачкой не позволяют барабану проворачиваться в обратную сторону, надёжно фиксируя его в требуемом пространственном положении.

Рассмотренные виды механических передач применяются практически в любой отрасли народного хозяйства и получили широчайшее распространение благодаря своим техническим возможностям.
