Это устройство, которое в народе называют «колдуном», является одним из важных элементов в тормозной системе любого авто. Основная функция регулятора тормозных усилий – это препятствование уходу автомобиля в занос. В более современных отечественных и зарубежных моделях авто традиционного механического регулятора уже нет. Его место заняли электронные помощники. В частности, функции «колдуна» выполняет система EBD. Но в базовых комплектациях производители на всем экономят, поэтому иногда механические регуляторы встречаются даже в новых иномарках. Давайте рассмотрим, что представляет собой данный элемент, для чего он нужен в автомобиле, как его настраивать.

Функции и назначение

Регулятор тормозных усилий используется, чтобы автоматически изменять давление жидкости в цилиндрах задних тормозов автомобиля. При этом регулировка осуществляется по мере нагрузок, действующих на машину при снижении скорости. Такие регуляторы применяются в системах с пневматическим или гидравлическим приводом. Изменять давление цилиндров нужно для того, чтобы предотвратить полную блокировку задних колес. Если они заблокируются, то машина пойдет юзом, водитель может потерять управление.

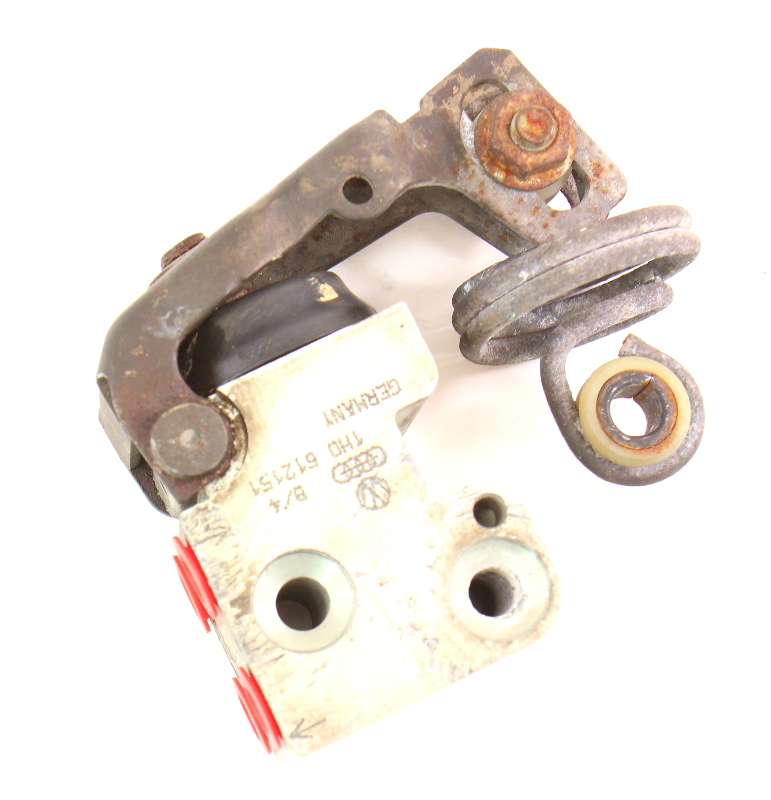

регулятор усилий

В некоторых моделях авто, чтобы сохранить управляемость и устойчивость, дополнительно применяют подобные механизмы-регуляторы и на тормозных приводах передних колес.

Кроме того, регулятор тормозных усилий применяется для повышения эффективности остановки пустого автомобиля. Когда машина не загружена, то сцепление ее с дорогой будет отличаться от сцепления загруженной машины. Поэтому очень важно обязательно изменять тормозное усилие на разных осях. На легковых автомобилях в качестве регуляторов применяют статические устройства. В грузовых авто устанавливают автоматические решения.

В автомобилях, созданных для спорта, применяют еще одну разновидность “колдунов”. Это винтовой регулятор. Что это такое? Он находится в салоне, и с помощью него можно настраивать баланс работы тормозной системы непосредственно в процессе гонки. Настройки зависят от погоды, состояния трассы, а также состояния резины.

Как устроен механизм?

Нужно заметить, что регулятор тормозных усилий не устанавливают на машины, где имеется АБС, хотя «колдун» является предком данной системы. Он также позволяет защитить колеса от блокировки в процессе торможения.

В легковых авто «колдун» имеет достаточно простое устройство. Он состоит из трех элементов – это корпус, поршни, а также клапаны.

Корпус устройства внутри делится на две полости. Первая полость регулятора соединяется с главным цилиндром (ГТЦ). Вторая соединена с задними тормозными механизмами. Когда необходимо выполнить экстренное торможение, то передняя часть машины наклонится. При помощи поршней и клапанов за счет этого наклона доступ рабочей жидкости к тормозному цилиндру будет перекрыт.

Так, регулятор тормозных усилий ВАЗа в автоматическом режиме ведет контроль и осуществляет распределение усилий на колесах задней оси. Машина не уходит в занос в случае экстренного нажатия на педаль.

Где находится регулятор

«Колдун» можно отыскать на легковом автомобиле преимущественно в задней части кузова. Он может находиться как слева, так и справа на днище.

тормозных усилий 2114

Регулятор находится в соединении с задним мостом или балкой посредством тяги и специального торсионного рычага. Именно этот рычаг и оказывает воздействие на поршень внутри регулятора. Входящая часть регулятора тормозных усилий соединена с ГТЦ, а выходная подключена к рабочим тормозным цилиндрам задних механизмов.

Принцип действия

Когда водитель осуществляет резкое нажатие на педаль, машина обязательно «клюнет» передней частью кузова. В результате задняя часть немного поднимется. В данный момент и запускается в работу «колдун».

Если задняя пара колес будет тормозить вместе с передними, то в этом случае значительно повышается вероятность заноса машины. Если колеса на задней оси будут останавливаться позже передних, то в этом случае риски того, что авто пойдет в занос, минимальны.

Когда осуществляется процесс торможения, то увеличивается расстояние между днищем и задним мостом машины. За счет этого поршень регулятора тормозных усилий ВАЗ-2110 отпускается. В результате чего магистраль с жидкостью внутри перекрывается. Колеса не будут заблокированы, а продолжат вращение.

Как проверить регулятор?

«Колдуном» данное устройство называют не просто так. Хотя многие новички толком не знают, как он работает. Давайте посмотрим, как проверить работу регулятора, чтобы понять, исправен ли он.

регулятор тормозных 2114

Для теста понадобится как минимум два человека – один будет управлять автомобилем, а второй будет наблюдать за машиной. Водитель в ходе проверки должен будет разогнать пустое авто на ровном участке до скорости примерно в 60 километров в час. Затем следует выполнить резкое торможение. Далее в данный момент наблюдающий должен контролировать, как работают задние колеса. Важно заметить, заблокированы они или вращаются при нажатии на педаль тормоза.

Если происходит блокировка задних колес сразу или они продолжают вращаться и никак не реагируют на нажатие педали, то регулятор тормозных усилий 2110 неисправен.

Что будет, если ездить без регулятора?

Если проверка показала, что “колдун” не работает, то у владельца автомобиля есть два варианта. Первый и наиболее правильный – это покупка и установка нового регулятора. Второй вариант – удаление “колдуна” из системы. Давайте посмотрим, чем грозит эксплуатация автомобиля без этого устройства. Некоторые владельцы и вовсе намеренно убирают регулятор, чтобы снизить тормозной путь.

регулятор усилий 2114

Однако специалисты убирать механизм не рекомендуют – такой путь ошибочный. Без регулятора и передние, и задние тормоза будут срабатывать одновременно. Растет риск возможного ДТП – водитель, движущийся сзади, может не успеть правильно среагировать на процесс торможения.

Наличие исправного регулятора тормозных усилий на 2114-м ВАЗе очень важно. Убирать его из системы запрещено – об этом указано в ПДД. Если механизм работает неправильно, можно попробовать выполнить его регулировку.

Как регулировать распределитель ВАЗа?

Чтобы рабочая нагрузка на передний и задний приводы тормозов распределялась максимально корректно, следует периодически выполнять регулировку. Принцип ее заключается в следующем. Между торцевой частью поршня и пластиной имеется зазор. Он может составлять от двух до трех миллиметров. Однако трудность в том, что размер зазора неточный. Его определяют опытным путем. Чтобы выполнить более точную регулировку регулятора тормозных усилий, перемещают регулятор вдоль его кронштейна.

Параметры зазора следует подбирать в зависимости от того, как поведут себя задние колеса в каждом случае. Если при торможении юза колес задней оси не наблюдается, тогда зазор можно уменьшить. Если задние тормоза срабатывают раньше, чем передние, тогда зазор следует увеличить.

Обслуживание

Ремонту данная деталь не подлежит. Но для того, чтобы она могла нормально работать, ее нужно обслуживать. Обычно это делается перед выполнением регулировок. Узел установлен в неблагоприятном месте – при эксплуатации на него попадают вода, снег, грязь, реагенты с дороги. Все это ухудшает работу. Постепенно вода и снег становятся причинами коррозии.

регулятор тормозных

Общие мероприятия по обслуживанию – это очистка “колдуна” от ржавчины, снятие старого резинового пыльника и установка нового, замена смазки, очистка всех элементов регулятора от загрязнения. Предварительно выполняется удаление старой смазки из-под пыльника.

Регулировка “колдуна” на “Логане”

Найти регулятор тормозных усилий на “Логане” не является проблемой. Он находится на днище между передней и задней осями. Многие уверяют, что правильно настроить работу распределителя на этом автомобиле под силу только профессионалам, но это совсем не так. Первичную регулировку выполняет производитель – используется специальная установка, и гайка протягивается со строго определенным моментом. Допускается лишь фиксация свободной резьбы на гайке.

Для самостоятельной регулировки нужно очистить “колдун” и заменить смазку в нем. Затем делают половину оборота регулировочной гайкой. Далее можно выезжать на тест. Если задняя пара колес не тормозит, то гайку подтягивают еще раз.

тормозных 2114

Если на тестируемом автомобиле нет АБС, тогда, даже если протянуть гайку вплоть до упора, можно не добиться результата. Иногда может помочь замена колдуна, однако и это не всегда спасает ситуацию. Дело в том, что у 9 из 10 “Логанов” без АБС регулятор не работает в принципе. Причины заключаются в слабой пружине. И у владельца снова два варианта – он может поменять пружины на более жесткие или установить резиновую прокладку для увеличения давления на механизм “колдуна”.

Замена регулятора на тройник

Автолюбители иногда выполняют замену стандартного “колдуна” на тройник. Среди причин – изначальная неправильная работа узла, закисание и отказ, различные другие проблемы. Тройник позволяет одновременно блокировать и равномерно распределять тормозное усилие между всеми колесами.

регулятор тормозных усилий 2114

Среди минусов можно выделить опасное торможение (особенно зимой в гололед), риск заноса. Среди преимуществ – резкую и отзывчивую педаль тормоза.

Цена

Производители автомобилей не рекомендуют исключать “колдун” из тормозной системы автомобиля. Тем более что цена регулятора тормозных усилий для моделей ВАЗ составляет от полутора тысяч рублей. Это невысокая стоимость, учитывая, что от “колдуна” зависит безопасность.

Заключение

Итак, мы выяснили, что представляет собой данный элемент. Как видите, его наличие очень важно в тормозной системе любого автомобиля. Благодаря "колдуну" машина не входит в занос при экстренном торможении. Поэтому избавляться от такого элемента намеренно точно не стоит.
