Тепловое реле - конструкция и принцип работы

Тепловое реле - это электронный аппарат, созданный для того, чтобы защищать электродвигатели от токовых перегрузок. Есть несколько наиболее распространенных типов реле термических: ТРН, РТТ, ТРП, РТЛ. Перегрузки очень сильно влияют на долговечность электроэнергетического оборудования. Для любого объекта есть зависимость величины тока от продолжительности его протекания. Эта зависимость характеризует надежность и время эксплуатации того или иного оборудования. Если протекает ток, который больше, чем номинальный, то это создает дополнительное старение изоляции вследствие увеличения температуры.

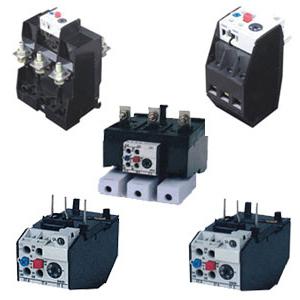

тепловое реле,

Тепловое реле с биметаллической пластиной

Пластинка такого термического реле состоит из двух пластов. Один имеет большую температуру нагревания (большой температурный коэффициент), другой - меньшую. Эти две части скреплены друг с другом в местах прилегания за счет сварки или же за счет проката в раскаленном состоянии. Тепловое реле базируется именно на работе этой пластины. Если она разогревается, то происходит ее изгиб в сторону материала с самым маленьким коэффициентом температурного расширения. Наиболее распространена хромоникелевая сталь либо немагнитная. Биметаллическая пластина у такого прибора, как реле тепловое, нагревается за счет того, что под воздействием тока нагрузки выделяется тепло в пластинке. Часто для усиления нагрева изготавливают специальный дополнительный нагреватель. Такой процесс называется комбинированным нагревом. Пластинка греется и с помощью нагревателя, обтекаемого током нагрузки, и за счет тепла от тока, проходящего через биметалл. Прогибаясь под действием тепла, пластинка свободным концом влияет на контакты реле и размыкает его.

реле тепловое

Тепловое реле и его основные свойства

Как уже было сказано выше, основная черта реле - зависимость времени его срабатывания от токов нагрузки (времятоковая характеристика). При проверке этих значений следует учитывать то, из какого именно состояния будет срабатывать реле: из прохладного или из перегретого. При выборе всех этих параметров нужно четко представлять то, какие функции будет выполнять то или иное защитное устройство.

тепловое реле ртл

Тепловое реле и параметры его выбора

Выбирают этот агрегат, исходя из номинальных значений тока, нагрузки и напряжения. Также необходимо учесть времятоковую характеристику. Нагрев пластины находится в непосредственной зависимости и от температуры окружающей среды, поэтому, если температура сильно отличается от номинальной, необходимо или подбирать другой нагревательный элемент, или проводить плавную дополнительную регулировку реле. Прогиб самой пластины - обычно медленный процесс. Поэтому пластинка воздействует на контактную систему через специальное ускоряющее устройство. Тепловое реле РТЛ, предназначенное для защиты непосредственно электродвигателей и генераторов, может обеспечивать защиту от несимметричных составляющих тока и от выпадения фазы. Электротепловые и термические РТЛ могут быть установлены как вместе с пускателями, так и отдельно.
