Диод Шоттки - принцип работы, назначение

Диод Шоттки - это полупроводниковый прибор (диод) реализованный за счет контакта металл-полупроводник. Свое имя получил в честь немецкого физика Вальтера Шоттки.

Особенности диодов Шоттки

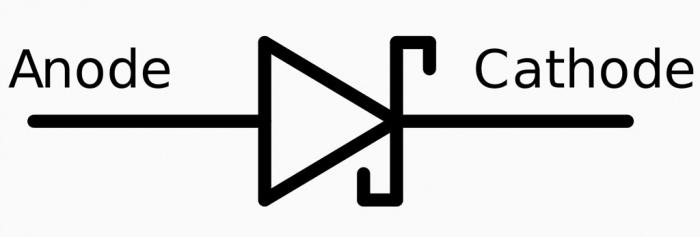

В 1938 г. ученым была создана основа теории этих полупроводниковых приборов. Вместо p-n перехода в таких диодах в качестве барьера применен металл-полупроводник. Область полупроводникового материала объединена основными носителями. В месте контакта начинает формироваться область заряда ионизованных акцепторов. В результате в районе перехода возникает потенциальный барьер, который получил название барьера Шоттки. Изменение его уровня приводит к изменению значения тока, протекающему сквозь диод Шоттки. Главной особенностью таких полупроводниковых приборов считается низкий уровень понижения прямого напряжения после p-n перехода, а также отсутствие уровня заряда обратного восстановления.Диод Шоттки

Диоды Шоттки работают в диапазоне температур от минус 650 до плюс 1600 по Цельсию, значение допустимого обратного напряжения выпускаемых в промышленности диодов ограничено 250 В. Однако широкое применение эти приборы получили в промышленной электронике в низковольтных цепях, обратное напряжение которых ограничено пределом до десятков вольт. Диод Шоттки позволяет получать необходимое значение потенциального барьера путем подбора нужного металла. Достаточно низкий уровень высокочастотного шума позволяет использовать такие диоды в импульсных блоках питания, в цифровой аппаратуре, в качестве приемников излучения, модуляторов света, в трансформаторных блоках аналоговой аппаратуры. Они нашли широкое применение при конструировании солнечных батарей. Принцип барьера Шоттки используют при проектировании и изготовлении быстродействующих СВЧ-диодов. Диод Шоттки конструктивно исполнен в стеклянном, пластмассовом и металлическом корпусах. Также эти приборы выпускаются в SMD-корпусах.

диоды Шоттки

Достоинства и недостатки

Их достоинством, в отличие от кремниевых диодов, является довольно низкое падение напряжения (до 0,2-0,4 вольт). Такое малое значение падения характерно исключительно для диодов Шоттки. Барьер Шоттки тоже имеет меньшее значение электрической емкости перехода, это позволяет заметно повышать рабочую частоту прибора. Также эти устройства характеризуются пониженным значением уровня помех. Диод Шоттки имеет и ряд недостатков. Главным является высокая чувствительность к кратковременным скачкам обратного тока и напряжения, в результате чего происходит короткое замыкание, а диод перегорает. Также диоды такого типа характеризуются увеличением значения обратного тока при повышении температуры кристалла.

мощные диоды ШотткиПо мощности эти полупроводниковые приборы можно разбить на три группы: маломощные (проходной ток их не превышает 3-5 ампер), средней мощности (до 10 ампер) и мощные (ток достигает 60 ампер). Мощные диоды Шоттки используются для работы в приборах, служащих для выпрямления переменного тока. Они обеспечивают прохождение прямого тока, достигающего десятков ампер. При этом падение напряжения на диоде составляет всего 0,5-1 В. Допустимое же значение обратного напряжения в диодах Шоттки -  200-500 В.
