Что такое макетная плата?

Когда паяются схемы, можно делать всё и без дополнений. Но тогда существует довольно высокая вероятность, что что-то может замкнуться. И тогда схема не будет работать. Чтобы устранить этот недостаток и привести результаты работы в более-менее пристойный вид, используют такое простое и эффективное изобретение, как макетная плата. Что она собой представляет? Какие разновидности существуют?

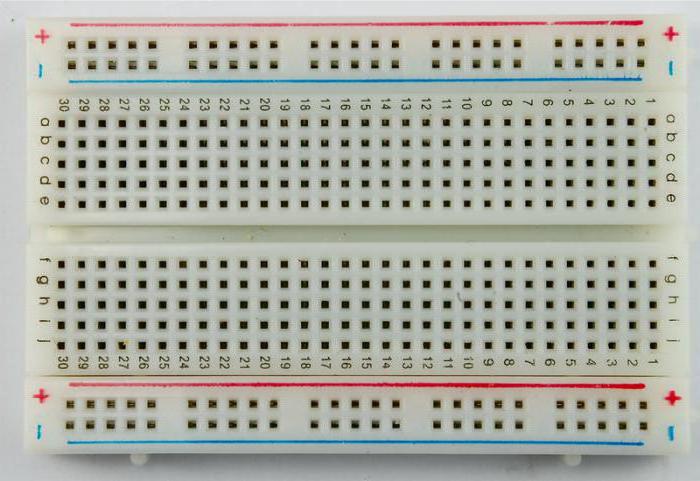

Макетная плата

макетная плата

Как пользоваться таким изобретением? Для начала проясним терминологическую составляющую. Макетная плата – это универсальная заготовка, которая используется, чтобы собирать и моделировать прототипы электронных устройств. Их можно поделить на два типа:

  1. Те, где используется пайка.
  2. Те, где пайки нет.

Во время создания прототипов электронных приборов каждому приходится встречаться с несколькими проблемами:

  1. Макетная плата должна быть сконструирована с нуля, а затем изготовлена. При допущении ошибки её придется переделывать.
  2. Создавать единственный экземпляр, как правило, не выгодно.
  3. Если схема выполнена на микросхемах низкой степени интеграции и аналоговых элементах, то сделать её легче будет навесным монтажом. Но микропроцессорные устройства сделать подобным образом будет очень сложно.

В наименее выгодном положении начинающие радиолюбители: поскольку у них ещё нет навыков проектирования схем, то им приходится оперировать «методом тыка». Поэтому на данный момент выпускается широкий диапазон различных макетных плат, где проведены разные короткие дорожки, и человеку останется только соединить детали, чтобы получить необходимую схему.

Разновидности

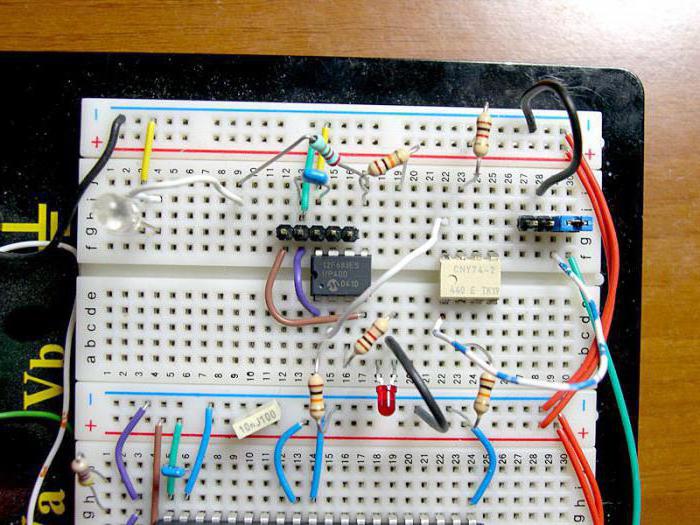

макетная плата как пользоваться

Различают несколько типов макетных плат:

  1. Универсальные. Имеют только металлизированные отверстия, которые будут соединяться разработчиком.
  2. Для цифровых устройств. В них существуют отдельные места, где можно поместить микросхемы. Также по всей плате проведены шины подачи питания.
  3. Специализированные. Создаются для различных устройств, которые должны работать на определённых микросхемах. Как правило, являются очень функциональными и проработанными.

Также, в зависимости от того, каким способом они делаются, различают два вида:

  1. Беспаечная макетная плата. В качестве преимуществ данного вида обычно называют целостность и аккуратность исполнения (если говорить о промышленных образцах).
  2. Спаянная макетная плата. Дешевизна и возможность легкого изменения устройства – вот основные преимущества данного вида.

Макетные платы для монтажа в гнёзда

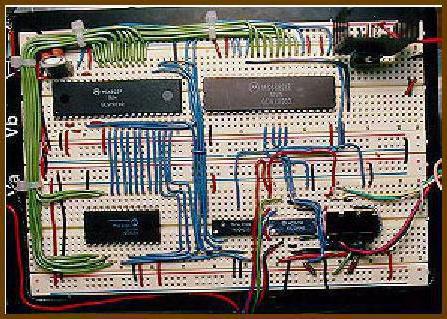

беспаечная макетная плата

Такие заготовки имеют тысячи отверстий, которые связаны между собой посредством металлических полосок. Выводы микросхем и радиодеталей вставляют в отверстия, а потом соединяют при помощи перемычек. Длинные ряды контактов, которые можно увидеть внизу, посередине и вверху платы, – это шины питания. Они используются, чтобы соединять многочисленные точки схемы с землёй и источником питания. Под каждым отверстием находится упругий контакт специальной формы, который обеспечивает высокую проводимость и долговечность соединений. Макетная плата может быть наращиваемой. В таких случаях на боковых гранях располагаются пазы, чтобы соединить несколько устройств в одно крупное.

Заключение

Макетная плата существенно позволяет облегчить труд разработчика. Также она повышает стабильность работы схемы, поэтому не брезгуйте пользоваться устройством. Нельзя не отметить и важную роль, которую макетная плата играет для людей, только начинающих заниматься разработкой электронных приборов, ведь многие из этих заготовок выпускаются уже под создание определённых устройств. Поэтому при конструировании популярной схемы имеет смысл поискать, нет ли уже заготовки под неё, ведь если ответ будет положительным, то это значительно сэкономит время.
