Делаем правильно: регулировка клапанов ВАЗ-2109

Многие владельцы "девяток"или "восьмёрок" предпочитают знать и уметь делать это самостоятельно. Регулировка клапанов ВАЗ-2109 не такое сложное занятие, чтобы ехать в автомобильную мастерскую. Далее в статье мы расскажем вам, какой инструмент вам понадобится для работы, а также как правильно и в какой последовательности выполнять регулировку.

Периодичность регулировки

Если вы эксплуатируете автомобиль в штатном режиме, проверка зазоров и, в случае необходимости, регулировка клапанов ВАЗ-2109 должны происходить каждые 30 тыс. пробега. Величина зазора между кулачком распредвала и клапанным толкателем должна быть такой:

  • у выпускных клапанов - 0,35 мм;
  • у впускных клапанов - 0,2 мм.

Максимальное отклонение данных величин допускается не более 0,05 мм в любую сторону. При выявлении отклонения от этих размеров необходимо отрегулировать зазоры.

Регулировка клапанов ВАЗ 2109 (инжектор)

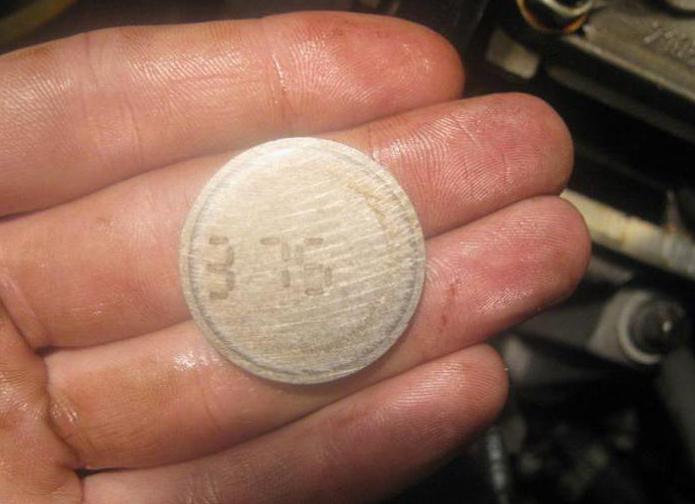

Делается это с помощью специальных шайб, которые располагаются в углублении толкателя. Каждая регулировочная шайба имеет свою толщину, величина которой для удобства выбита на поверхности шайбы.

Что надо иметь под рукой

Как вы уже поняли, вам необходимо иметь набор регулировочных шайб различной толщины. Можно купить специальные наборы либо сначала сделать все замеры, выполнить расчёты и приобрести те шайбы, которые вам необходимы.

Кроме того, регулировка клапанов ВАЗ-2109 потребует от вас наличия специального приспособления, сжимающего пружину клапана, небольшой металлической распорки и штанги толкателя. Не лишним будет пинцет и микрометр для замера толщины шайб (при отсутствии различимой маркировки). Вам также понадобится набор пластинчатых щупов для измерения зазора и пинцет для удобного изъятия шайбы.

Подготовительные работы

Двигатель должен остыть до температуры окружающей среды. На горячем двигателе замеры тепловых зазоров проводить не рекомендуется, так как они не будут соответствовать установленным нормам из-за расширения металла. После остановки двигателя у вас будет минимум 30-40 свободных минут до начала замеров.

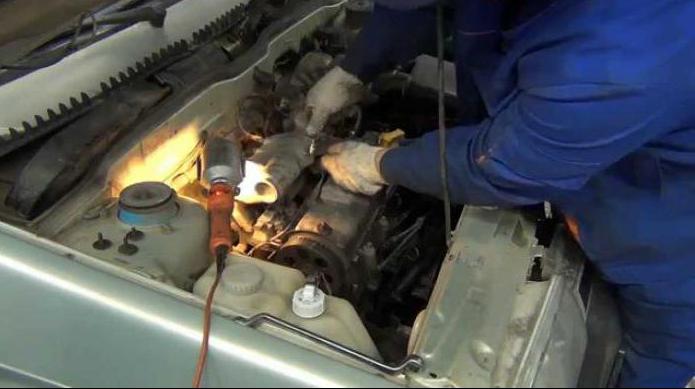

Регулировка клапанов ВАЗ 2109

Этого времени хватит, чтобы снять некоторые детали мотора.

Вам будет мешать заборник холодного воздуха, ведущий к фильтру, шланг вентиляции картера и два тонких шланга, идущие к карбюратору. Снимите эти детали с автомобиля. После этого вам потребуется вскрыть верхнюю крышку головки блока и вывесить переднее правое колесо. Из углублений в головке необходимо удалить моторное масло, скрывающее регулировочные шайбы. Делать это лучше всего небольшой резиновой грушей. В крайнем случае - с использованием ветоши.

После этого, вращая переднее правое колесо (должна быть включена коробка передач) по часовой стрелке, совмещаем метку, расположенную на шкиве распредвала с меткой, нанесённой на крышке ремня. Чтобы установить правильное положение первого цилиндра, необходимо прокрутить колесо так, чтобы метка на шкиве ушла вперёд на 3 зуба от первоначально выставленного положения.

Порядок регулировки клапанов ВАЗ-2109

Теперь у вас есть возможность с помощью щупов измерить зазоры на первом и третьем кулачках распредвала. Щуп должен проходить с лёгким защемлением. Если же зазор превышает требуемую величину или щуп невозможно даже вставить, приступаем к выполнению следующих действий:

  1. Устанавливаем механизм для зажима клапанной пружины на шпильки головки блока.
  2. При помощи отвёртки разворачиваем толкатель к себе прорезью.
  3. Сжимаем с помощью рычага устройства пружину и фиксируем такое положение специальной распоркой.
  4. При помощи пинцета извлекаем шайбу через прорезь.
  5. Проводим вычисления и устанавливаем необходимую по толщине шайбу.

В случае если на шайбе не видно её размера, следует измерить толщину самостоятельно - при помощи микрометра.

После этого необходимо провернуть коленвал на 90 градусов и повторить процедуру, но уже для 2-го и 5-го кулачков. Повторив ещё раз операцию с поворотом коленвала, замеряем и по необходимости регулируем зазоры на 8-м и 6-м клапанах, а затем - то же самое повторяем на 4-м и 7-м.

Порядок регулировки клапанов ВАЗ 2109

Только таким может быть порядок регулировки клапанов ВАЗ-2109. Ни в коем случае не делайте замеры подряд - они не будут иметь смысла, а вы просто потратите своё время впустую.

Заменив шайбу и отпустив клапанную пружину, не забудьте с помощью измерительного щупа удостовериться в правильности установленного зазора.

Особенности регулировки для инжекторного двигателя

Описанная выше регулировка клапанов ВАЗ-2109 (карбюратор) также подходит и для инжекторного двигателя. Единственное отличие заключено в подготовительном процессе. При подготовке к работе требуется выполнение несколько иных действий, а именно:

  • убрать тросик газа;
  • снять шланг сапуна.

Теперь вы знаете, как правильно делается регулировка клапанов ВАЗ-2109. Инжектор или карбюратор питает двигатель - это не играет существенной роли, потому что конструкция самого мотора остаётся прежней.

Регулировка клапанов ВАЗ 2109 (карбюратор)

Сама процедура измерения зазора и регулировки очень проста и требует от владельца правильного порядка выполнения. По времени вся процедура может занять не более 30 минут.

Надеемся, что с помощью этой статьи у вас получится самостоятельно выполнить регулировку, а сэкономленные средства станут достойным бонусом за ваши усилия.
