ВАЗ-2109, КПП: устройство, причины поломок и особенности ремонта

ВАЗ-2109 – довольно популярный в России и СНГ автомобиль. Серийное производство машины стартовало в 1987 году. За все годы выпуска «девятка» оснащалась лишь двумя типами коробок. Обе были механическими. За годы эксплуатации эти КПП на ВАЗ-2109 вызывали множество проблем и нареканий среди автомобилистов. Что же, давайте ближе познакомимся с этой коробкой и рассмотрим ее типичные проблемы.

Характеристика

Как мы сказали ранее, на машину устанавливалась также 4-ступенчатая трансмиссия. Сборка КПП для ВАЗ-2109 этого типа длилась недолго. Поэтому встретить «короткокрылых» с 4МКПП сейчас очень трудно. Это практически раритет. 95 процентов «девяток» шли уже с более современной, 5-ступенчатой механикой. Она была двухвальной, с синхронизаторами на всех передачах (за исключением задней). Конструктивно эта КПП объединена с главной передачей и дифференциалом. От 4-ступки она отличалась иным расположением патрубка вентиляции картера. Он находился на картере сцепления (ранее был на задней крышке). Также появился щуп. А вот передаточные числа остались прежними. ваз 2109 кпп

В России эти машины прекратили выпускать еще в 2004-м. Но до сих пор в магазинах можно найти запчасти для КПП ВАЗ-2109. Цена их довольно приемлемая. При необходимости можно купить трансмиссию в сборе за 5-6 тысяч рублей.

Устройство

Данная трансмиссия состоит из нескольких элементов:

  • Первичного и вторичного вала КПП ВАЗ-2109.
  • Картера передающей коробки.
  • Синхронизаторов.
  • Оси с промежуточной шестерней заднего хода.
  • Дифференциала, что изменяет привод переключения скоростей.
  • Алюминиевой крышки с сапуном. Для лучшего теплоотвода ее поверхность была оребрена.

Итак, мы рассмотрели конструкцию типичной КПП ВАЗ-2109. Ремонт этой трансмиссии может понадобиться по нескольким причинам. Ниже мы рассмотрим основные неисправности и способы их устранения.

Вылетает передача

Если во время движения у вас вылетает скорость, скорее всего, изношен блок шестерен. Также выходят из строя замки на шестерне и муфте. Данные элементы меняются целиком на новые. кпп ваз 2109 цена

Стоит отметить, что передача на «девятке» может вылетать и по причине слишком быстрого переключения. Завод-производитель рекомендует выдерживать двухсекундную паузу при переходе на повышенную скорость. Если игнорировать эту проблему и далее, можно столкнуться с выходом из строя синхронизаторов.

Шум

Каждая коробка имеет свой предел шумности, который не является симптомом неисправности. В трансмиссии есть шестеренки, что постоянно трутся между собой. И какой бы технологичной ни была конструкция, полностью исключить звук невозможно. Что касается 5 КПП ВАЗ-2109, ее регламент шума составляет 78 Дб. Все, что выше – приравнивается к неисправности. А шуметь коробка может из-за недостаточного уровня масла в коробке. Как известно, трансмиссионное масло имеет большую вязкость, нежели моторное. И оно не разбрызгивается насосом. Это масло находится в картере КПП. Шестерня при вращении сама макается в смазку. Если уровень жидкости ниже допустимого, элемент будут работать «на сухую». Это влечет за собой повышенный износ шестерен, их выработку. В результате даже при возобновлении уровня масла проблема не исчезнет. замена кпп ваз 2109

Также шумливость возникает из-за повышенных нагрузок на саму коробку. Это происходит после тюнинга мотора (например, установки «злых» распредвалов), который так любят владельцы «девяток». В результате двигатель никогда не опускается до оборотов ниже трех тысяч. Терпят износ и мотор, и коробка.

Шум может пропадать на ходу и появляться лишь при нажатии педали сцепления. В таком случае сама коробка ни при чем – виновато сцепление. Изношен не сам диск, а выжимной подшипник. Его ресурс составляет около 60 тысяч километров. Элемент издает характерные гул и свист, которые со временем усиливаются.

Трудно или с хрустом включается передача

Проблема является следствием выхода из строя синхронизаторов. Зачастую изнашиваются синхронизаторы первой и второй передачи. Сперва водитель замечает трудности при включении нужной скорости. Затем все это начинает сопровождаться хрустом, как на 53-м ГАЗоне. Насильно давить на рычаг не стоит – так вы повредите блок шестерен. Если наблюдается проблема с синхронизаторами, используйте двойной выжим с перегазовкой. Только так вы сохраните элементы КПП, двигаясь до места ремонта.

Если коробка при движении начинает стучать, скорее всего, сломался зуб шестерни вала или главной пары. Элемент ремонту не подлежит и меняется целиком.

Болтается рычаг

Если болтается рычаг КПП на ВАЗ-2109, следует проверить исправность шарнира (карданчика) коробки. Они имеют конусный болт, который может раскручиваться. В большинстве случаев проблема решается его подтяжкой. Отметим, что с завода этот болт плотно затянут. Его откручивают с целью регулировки кулисы. вал кпп ваз 2109

Люфт еще возникает из-за поломки возвратной пружины, что находится в механизме КПП. Она обычно меняется каждые 4 года или 100 тысяч километров пробега.

Также раскручивается и конусный болт. Он имеет меньшие размеры, чем карданчик, и находится внутри самой коробки под элементом переключения передач.

Кулиса

Если звенит кулиса КПП на ВАЗ-2109, не стоит расстраиваться. Эта проблема есть у всех владельцев «девяток». Причем звенит кулиса как на «убитых», так и на относительно свежих машинах. Об этом дефекте знает и само представительство АвтоВАЗа. А вибрация возникает из-за неправильного расположения точек опоры ДВС и коробки. В итоге узлы вибрируют, и звон передается на все остальные части, в том числе на кулису. Одни решают эту проблему установкой уплотнительного кольца в районе кулисы, другие привыкают и ездят так, со звоном.

Пропадает масло

В отличие от моторного, уровень трансмиссионного масла редко кто проверяет. А зря, ведь иногда можно достать попросту сухой щуп. Если не предпринять вовремя меры, появится повышенный шум (поскольку шестерни работают на сухую). По каким причинам течет масло из коробки? Есть несколько факторов:

  • Неплотное прилегание крышки картера.
  • Изношенные сальники валов.
  • Неплотно закрученная крышка для слива масла.
  • Трещины в поддоне трансмиссии (решается заменой элемента).

Стоит отметить, что при отсутствии или недостаточном уровне масла коробка работает не в своем температурном режиме. Поскольку помимо смазывающих свойств данная жидкость принимает на себя часть температурных нагрузок. При утечках масла коробка может попросту перегреться.

Машина дергается при старте, невозможно включить передачу

Не всегда причиной неисправности является сама КПП ВАЗ-2109. Ремонт ее может не спасти, если неисправен узел сцепления. А ведь именно эта система взаимодействует с КПП и двигателем. Именно через диск сцепления передается крутящий момент от маховика на вал трансмиссии. Обычно данный узел служит не менее 120 тысяч километров. Но на многих «девятках» установлены одометры старого образца, которые обнуляются на 100 тысячах. ремонт кпп ваз 2109

Водителю трудно контролировать, когда была заменена та или иная деталь в сцеплении. Если машина дергается при старте, а коробка включается с трудом, скорее всего, был изношен диск. На нем стираются пластины и вылетают демпферные пружины. Также загибаются лепестки на корзине сцепления. Про подшипники мы уже сказали, что они шумят. Все это в совокупности влияет на поведение авто на дороге.

Особенности ремонта

Данный процесс производится на снятой с автомобиля коробке. Операция состоит из нескольких этапов:

  1. Снятие щупа из КПП.
  2. Демонтаж кронштейна троса сцепления и задней крышки.
  3. Откручивание болта вилки пятой скорости, а также гаек первичного и вторичного вала.

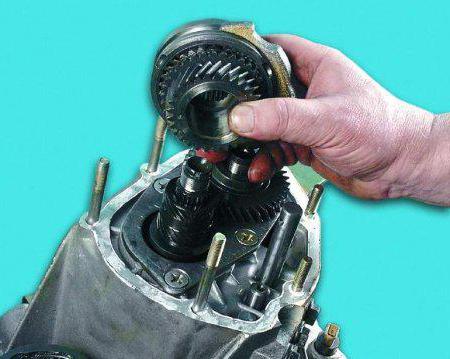

  4. Демонтаж шестерни пятой передачи с вилкой вторичного вала и синхронизатором.
  5. Извлечение упорной пластины и втулки из вторичного вала.
  6. Демонтаж шестерни пятой передачи.
  7. Откручивание винтов упорных шайб вторичного вала и стопорных колец подшипников.
  8. Снятие пробок, пружин и шариков фиксаторов заднего хода. Процесс производится на наклоненной коробке.

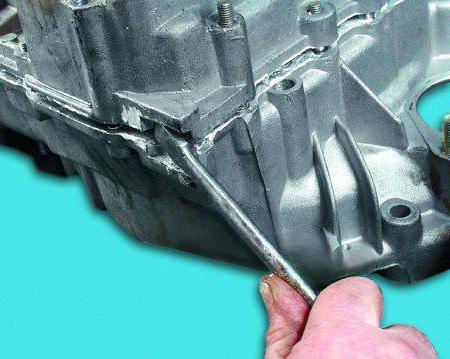

  9. Откручивание болта крепления и 12 гаек картера трансмиссии. Элемент отделяется от картера сцепления шлицевой отверткой.сборка кпп ваз 2109
  10. Откручивание болтов вилки переключения первой, второй, третьей и четвертой скорости.
  11. Демонтаж штока 1-2 передачи из опоры, а затем 3-4 передачи с вилкой.
  12. Снятие осей шестерни заднего хода. Последнюю проворачивают на 40 градусов и снимают промежуточную шестерню.
  13. Демонтаж вторичного, первичного вала КПП-ВАЗ 2109 и дифференциала картера сцепления.
  14. Снятие механизма переключения передач, а также магнита из картера сцепления.
  15. Демонтаж корпуса с шестерней спидометра, а также выключателя заднего хода.
  16. Выпрессовка подшипников валов и снятие маслосборника.

После разбора КПП ВАЗ-2109 заменить нужно все изношенные элементы:

  • Подшипники.
  • Валы.
  • Шестерни.
  • Шток переключения передач.
  • Сальник полуосей и валов.кпп 5 ваз 2109

Сборка КПП ВАЗ-2109 производится в обратной последовательности. Картер садится на новый герметик.
