Датчик давления масла ВАЗ-2110: описание, установка, проверка

Ни один двигатель внутреннего сгорания не обходится без системы смазки. Именно она позволяет трущимся парам работать долго и бесперебойно под нагрузками. Система смазки – это не только масляный насос, фильтр и каналы в блоке цилиндров. Немаловажной деталью в этой цепочке является датчик давления масла. ВАЗ-2110 тоже им укомплектовывается. Деталь эта весьма простая, но выполняет очень важную функцию. Как устроен на автомобиле ВАЗ-2110 датчик давления масла, где он находится и как его проверить? Обо всем этом и не только поговорим в нашей сегодняшней статье.

Назначение

Задача данного элемента предельно ясна. Датчик измеряет уровень давления масла в системе и передает данные на панель приборов. Элемент информирует водителя о показаниях в режиме реального времени.

Принцип работы и устройство датчика на ВАЗ-2110

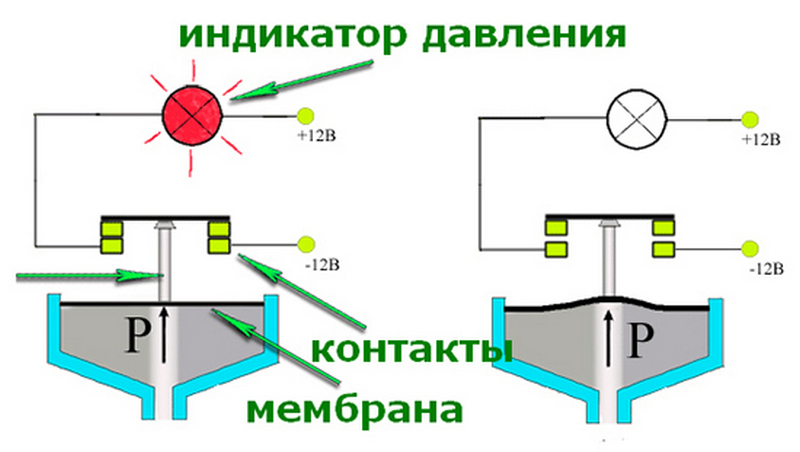

Схема данного элемента есть в нашей статье. Датчик давления масла состоит из нескольких деталей:

  • Подвижного и неподвижного контакта.
  • Корпуса (как правило, он выполнен из металла).
  • Мембраны.
  • Толкателя (штанги подвижного контакта).
    схема ваз 2110

На «десятке» стоит датчик контактного типа. Он соединен непосредственно с сигнальной лампой на панели приборов. После включения зажигания на один из контактов лампы подается плюс от бортовой сети. Что касается второго контакта, он взаимодействует с подвижным элементом измерителя. Как работает датчик на автомобиле ВАЗ-2110? Схема работы довольно проста. Алгоритм действия датчика основан на замывании выводов лампы на «массу». За это отвечает подвижный контакт, через который с диафрагмой соединен толкатель. Полость, что находится над диафрагмой, контактирует с системой смазки в блоке двигателя. С ростом давления внутри, увеличивается усилие на диаграмму. Последняя начинает изгибаться, тем самым отодвигая подвижный контакт от неподвижного. При отсутствии давления, контакты будут замкнуты. Соответственно, на панели приборов загорится красная лампочка. Как только давление в системе становится выше определенной отметки (0,3 атмосферы), цепь размыкается. Лампа перестает гореть на щитке приборов.

Как его найти?

Где датчик давления масла на ВАЗ-2110 расположен? Ответ на этот вопрос зависит от того, какой мотор установлен в «десятку».

датчик давления масла ваз 2110

Если это стандартный восьмиклапанный двигатель, то давления масла можно найти под клапанной крышкой рядом с пластиковым кожухом ремня газораспределительного механизма. Если это более современный шестнадцатиклапанный агрегат, элемент находится между воздушным фильтром, крышкой маслозаливной горловины и модулем зажигания.

Неисправности

Существует несколько причин, по которым датчик давления масла на ВАЗ-2110 8 клапанов выходит из строя. Это:

  • Повреждение мембраны элемента.
  • Износ резистивного слоя.
  • Выход из строя нагревательной составляющей биметаллической пластины или ее деформация.
  • Засор каналов подвода масла.
  • Наличие окислов и надрывов проводов. Это может стать причиной появления «паразитного» сопротивления.
  • Неисправность реле датчика давления масла. Реле служит для включения зуммера в случае, если давление в системе ниже нормы. Но срабатывает оно только на определенных оборотах (от полутора тысяч и выше). Ведь на холостых давление порой ниже единицы.

Проверка датчика

Проверить работоспособность данного элемента можно самостоятельно. Как проверить датчик давления масла ВАЗ-2110 своими руками?

где датчик давления масла ваз 2110

Для этого нужно извлечь провод от него и замкнуть на «массу» (то бишь прислонить к оголенной металлической части кузова). Можно замкнуть прямо на корпус двигателя. Далее стоит проверить, горит ли лампа аварийного давления на щитке комбинации приборов. Если она перестала гореть, значит, проводка исправна и виноват сам датчик. Его нужно заменить новым. Но в обратной ситуации нужно тщательно «прозванивать» провода на пути от панели приборов до самого датчика. Скорее всего, неисправность вызвана пробоем или замыканием в бортовой сети.

как проверить датчик давления масла ваз 2110

Также отметим, что причиной неисправности датчика может стать его повышенная загрязненность. Стоит проверить внутреннюю часть элемента на наличие засоров. Если датчик чистый, проблема в другом. Но засор не стоит исключать из списка причин неисправности.

Как произвести замену?

Заменить на автомобиле ВАЗ-2110 датчик давления масла можно своими руками. Для этого понадобится ключ «на 21». Сперва нужно найти его место расположения (где находится элемент на восьми- и шестнадцатиклапанном моторе, мы уже знаем). Затем при помощи куска ветоши или наждачной бумаги нужно очистить поверхность от грязи. Она не должна попасть в двигатель при замене. Итак, отключаем клемму с контактами на датчик. При помощи ключа «на 21» начинаем его выкручивать против часовой стрелки. Гайку достаточно сорвать, а затем можно откручивать ее рукой.

ваз 2110 датчик давления масла

Производя демонтаж датчика на ВАЗ-2110, обратите внимание, чтобы уплотнительное кольцо из алюминия полностью вышло из посадочного места. На следующем этапе еще раз прочищаем отверстие от грязи чистой ветошью и приступаем к установке нового элемента. Монтаж производится в обратной последовательности. Затягивать нужно так, чтобы новая шайба дала усадку, но не расползлась. Обратите внимание: использовать старое уплотнительное кольцо на новом датчике строго запрещается. Это может спровоцировать несанкционированные течи во время работы двигателя. После затяжки элемента подключаем провод. Если контакт окислен, его нужно очистить. На этом процедура замены датчика давления масла на ВАЗ-2110 завершена. Можно производить запуск. Лампа должна погаснуть в первые 1-2 секунды работы двигателя.

Как «глушат» датчик

Иногда недобросовестные продавцы намеренно глушат показания данного элемента на авто. Покупатель думает, что все в порядке, и насос работает в полной мере. На деле в машине попросту выпаяна лампочка в панели приборов.

датчик давления масла ваз 2110

Распознать это очень просто: при включении зажигания должна гореть «масленка» красного цвета. Если ее нет, значит, датчик был заглушен.

Заключение

Итак, мы выяснили, что такое датчик давления масла, где он находится на ВАЗ-2110 и как его заменить. Часто случается, что после установки из отверстия начинает сочиться масло. Это происходит из-за недостаточной затяжки. Но также это происходит при использовании некачественной уплотнительной шайбы. Приобретать датчик лучше от оригинального производителя АвтоВАЗ. Под маркой «Бош» часто предлагают подделку.
