С каждым годом численность автомобилей с АКПП возрастает. На то есть свои причины. Автоматическая трансмиссия намного удобней в эксплуатации, нежели механика. С ней водитель не устает в пробках, да и со сцеплением при должной эксплуатации не бывает проблем. Но устройство автоматической коробки немного сложнее механики. Одна из основных составляющих любой АКПП – это гидротрансформатор (в простонародье «бублик»). Со временем он может выходить из строя. Почему это происходит и каковы признаки неисправности гидротрансформатора АКПП? Рассмотрим в нашей сегодняшней статье.

О конструкции

Гидротрансформатор служит для изменения и передачи крутящего момента, что идет от мотора на коробку передач. В конструкцию элемента входит:

  • Насосное колесо.
  • Турбина.
  • Реакторное колесо.
  • Муфта свободного хода.
  • Блокировочная муфта.

ГДТ размещается в отдельном корпусе, который заполнен АТФ-жидкостью. Последняя выполняет функцию не только смазки, но и «мокрого» сцепления (поскольку корзины и диска как такового в автоматической коробке нет).

признаки неисправности гидротрансформатора акпп
Работает «бублик» по замкнутому циклу. Сперва АТФ-жидкость попадает на турбинное, а затем на реакторное колесо. Скорость лопастей последнего начинает усиливаться. Поток жидкости направляется на насосное колесо. В итоге увеличивается величина крутящего момента. С ростом частоты вращения коленвала, угловая скорость турбинного и насосного колеса выравнивается. Поток АТФ-жидкости начинает менять свое направление. В это же время срабатывает муфта свободного хода. Начинает вращаться реакторное колесо.

При дальнейшем росте скорости вращения гидротрансформатор блокируется (в работу включает специальная муфта). Так, передача крутящего момента от мотора на коробку производится напрямую. Это происходит до следующего включения или выключения передачи.

Работу гидротрансформатора контролирует электронный блок управления. Он воспринимает информацию со всех датчиков, что находятся в «бублике» и формирует выходной сигнал. При возникновении каких-либо проблем электроника тут же сообщит об ошибке. На практике происходит блокировка гидротрансформатора АКПП. Признаки неисправности могут быть разными. Это как электроника, так и механическая часть. Но если коробка встала в аварийный режим, однозначно ее следует продиагностировать.

Сколько служит?

Обычно гидротрансформатор рассчитан на весь срок службы автоматической коробки. Это 250-300 тысяч километров. Старые «мерседесовские» гидротрансформаторы (4АКПП) могут выхаживать и по 500 тысяч. Неисправности гидротрансформатора АКПП «Тойоты Марк-2» 80-х годов тоже возникают редко. Но как и любой другой механизм, он может выйти из строя раньше. Чтобы предотвратить серьезный ремонт, нужно вовремя выявлять поломку и знать признаки неисправности гидротрансформатора АКПП. Самые характерные из них мы перечислим ниже.

Звуки, вибрация

Как самостоятельно определить признаки неисправности гидротрансформатора АКПП? В первую очередь, нужно прислушаться к работе самой коробки. Так, при переключении передач может возникать механический звук (шуршание). Поначалу он едва заметен. А при увеличении оборотов двигателя и вовсе пропадает. О чем это говорит? Такие признаки неисправности гидротрансформатора АКПП свидетельствуют о проблеме с упорными подшипниками игольчатого типа. Элемент располагается между крышкой гидротрансформатора и турбинным (либо реакторным) колесом.

неисправности гидротрансформатора акпп
Если при переключении передач возникает громкий металлический стук, это говорит о деформации лопаток турбинного колеса. Ремонту такой элемент уже не подлежит.

Если при скоростях 60-90 километров в час возникает легкая вибрация, это говорит о забитом масляном фильтре. Также подобные симптомы происходят из-за некачественной или старой АТФ-жидкости. Решение проблемы – замена фильтра и масла. В большинстве случаев ремонт на этом заканчивается.

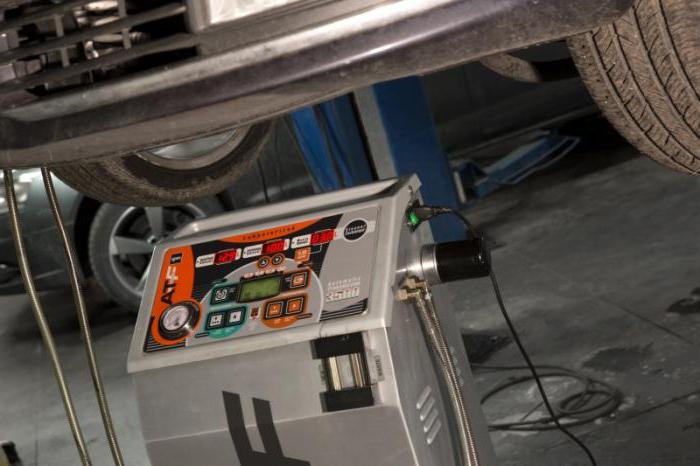

Многие применяют частичную замену масла – сливают часть старого и доливают новое, повторяя этапы 2-3 раза. Но специалисты рекомендуют не экономить на полной замене АТФ-жидкости. Она производится на стенде под давлением.

гидротрансформатор акпп признаки неисправности тойота
В чем плюс такой процедуры? Замена масла будет произведена на 100 процентов, а грязь из коробки полностью вымоется. Повторить это в условиях гаража невозможно – только при наличии стенда.

Аварийный режим

Подразумевает работу трансмиссии только на первых трех скоростях. Как определить неисправность гидротрансформатора АКПП? На современных авто дополнительно высвечивается предупреждение на панели приборов. Коробка может вставать в аварийный режим по разным причинам:

  • Повреждение корпуса КПП.
  • Наличие стружки в АТФ-жидкости.
  • Наличие металлических обломков турбины.
  • Неисправности фрикционной группы и муфты.

Что примечательно, в аварийный режим коробка может входить лишь периодически. Например, после нагрева АТФ-жидкости до определенных температур. Причину нужно искать в датчиках (расхода воздуха, распредвала и даже системы АБС). Если коробка встает в аварию неожиданно, стоит осмотреть целостность электрической проводки.

При переходе с первой на вторую передачу может ощущаться глухой удар в режиме «Д». Эти признаки неисправности гидротрансформатора АКПП вибрацией тоже могут сопровождаться. В данном случае проблема решается сканированием входных и выходных датчиков. Существуют и другие симптомы неисправности гидротрансформатора АКПП. О них мы расскажем далее.

Проблемы с динамикой

Автомобиль может плохо набирать скорость. Причин тому множество, но если рассматривать признаки неисправности гидротрансформатора АКПП («БМВ» в том числе), то это обгонная муфта. Если она вышла из строя, ГДТ следует разобрать и заменить поломанную деталь.

блокировка гидротрансформатора акпп признаки неисправности
Иногда случается, что после остановки автомобиль и вовсе не может тронуться. Это говорит о повреждении шлица на турбинном колесе. Выход из ситуации – установка новых шлицов. В запущенных случаях приходится менять полностью турбинное колесо.

Запах горелой пластмассы

Такое может возникать на стоящем автомобиле. Запах горелого пластика ощущается в районе коробки передач. О чем это говорит? Подобные признаки неисправности гидротрансформатора АКПП («Тойоты» в том числе) возникают из-за перегрева и плавления полимерных деталей «бублика». Это является следствием забитого масляного радиатора. Он может находиться как в самой коробке, так и отдельно от нее. Исправная система охлаждения АКПП – залог надежной работы гидротрансформатора.

Двигатель глохнет

При попытке трансмиссии перейти на повышенную или пониженную передачу, мотор начинает глохнуть. Это происходит из-за сбоев в электронике, которая блокирует работу гидротрансформатора. Зачастую виновником проблемы является электронный блок управления. Но о нем мы еще поговорим ниже.

Причины неправильной работы ГДТ

Специалисты выделяют несколько факторов, которые могут влиять на работу гидравлического трансформатора:

  • Кулиса рычага АКПП.
  • Масло (АТФ-жидкость).
  • Электронный блок управления АКПП.

Рассмотрим эти проблемы более подробно.

Кулиса

С годами в АКПП старого типа может выходить из строя кулиса. Такие агрегаты имеют механическую связь селектора с коробкой. Это приводит к затруднению включения нужно режима КПП. Селектор заедает в одном положении. Выход из ситуации – замена селектора и кулисы. В некоторых автомобилях данную операцию можно сделать без демонтажа самой КПП.

Масло

От состояния АТФ-жидкости во многом зависит ресурс и исправность АКПП. Специалисты рекомендуют производить ее замену раз в 40-50 тысяч километров. Однако своевременная замена еще не является залогом продолжительной работы гидротрансформатора. В случае потеков и низкого уровня АТФ-жидкости «бублик» выйдет из строя очень быстро.

гидротрансформатор акпп признаки неисправности вибрация
Как произвести быструю диагностику? Нужно запустить двигатель, открыть капот и достать масляный щуп АКПП. На нем есть надпись «Cold» или «НОТ». В первом случае прогревать коробку не обязательно. Если уровень ниже нормы, его срочно нужно возобновить. Заливается жидкость через то же отверстие для щупа.

Обратите внимание и на состояние самого масла. Так можно вовремя определить и предотвратить неисправности, связанные с гидротрансформатором. Наличие стружки на щупе исключено. Если это так, значит, либо вышло из строя турбинное или реакторное колесо, либо износилась торцевая шайба.

Обратите внимание! При эксплуатации АКПП с низким уровнем АТФ-жидкости, возможен перегрев ГДТ.

Периодически осматривайте днище автомобиля, а именно крышку (поддон) автоматической коробки. Иногда уплотнительные прокладки могут давать течь. Эксплуатировать автомобиль с такой неисправностью нежелательно, поскольку уровень масла может упасть в любой момент.

Электронный блок управления

Это основной узел, управляющий работой автоматической коробки. Блок при неисправностях может неправильно выбирать обороты для переключения скоростей либо же полностью блокировать работу трансмиссии. ЭБУ – довольно надежный механизм, но при воздействии определённых факторов он выходит из строя. Это могут быть:

  • Резкие перепады напряжения бортовой сети.
  • Механические удары, вибрации.
  • Повышенная температура.
  • Высокая влажность.
  • Повреждение изоляции и окисление контактов.

Поломки, связанные с электронным блоком, решаются его полной заменой либо установкой новых отдельных управляющих шлейфов.

Неполадки с гидроблоком

Неисправности гидротрансформатора АКПП могут возникать и из-за гидроблока. Внешне он являет собой некую плиту и выглядит следующим образом:

признаки неисправности гидротрансформатора акпп бмв
Гидроблок служит для передачи АТФ-жидкости под давлением по определенным каналам с целью включить либо выключить конкретную передачу. При неисправностях данная плита может провоцировать вибрации и толчки при смене режима работы трансмиссии. Это основные признаки неисправности гидротрансформатора АКПП. На современных автомобилях неисправность гидроблока отображается на бортовом компьютере. Также плита не терпит высоких и продолжительных нагрузок. Это может быть буксировка тяжелого транспортного средства или старт с двух педалей.
неисправность гидротрансформатора акпп симптомы
Нередко неисправности гидротрансформатора АКПП возникают зимой. Это является следствием эксплуатации коробки с холодной АТФ-жидкостью. При температуре ниже -5 градусов, автоматическую трансмиссию нужно прогреть. Делается это просто. Нужно поочередно включать все режимы (Паркинг, Нейтраль и Драйв), не начиная движение, с интервалом в 5-10 секунд. Это позволит разогреть масло и не допустить поломок гидротрансформатора АКПП. Рабочая температура для АТФ-жидкости – 75-80 градусов по Цельсию.

Заключение

Итак, мы выяснили основные признаки и причины неисправностей гидротрансформатора АКПП. В большинстве случаев поломка сопровождается ошибками на приборной доске и характерным звуком работы самой коробки. При появлении пинков и вибраций, следует применять детальную диагностику. В зависимости от масштаба проблемы, решается это заменой масла или деталей самого гидротрансформатора (турбинное колесо, подшипники). Своевременное выявление неисправностей позволит вам избежать серьезного ремонта.
