Так как для работы любого двигателя внутреннего сгорания нужна электрическая энергия, а возможности аккумулятора не безграничны, и хватает батареи только на запуск, то выработкой электричества занимается автомобильный генератор. Кроме того что это устройство обеспечивает всех потребителей электроэнергией, часть выработанного тока растрачивается на заряд АКБ и на самовозбуждение ротора. Давайте посмотрим, как работает генератор и как он устроен.

Назначение

Кроме того что автомобильный генератор питает электричеством бортовую сеть, он также необходим для восстановления запаса электроэнергии, которую аккумуляторная батарея потеряла во время запуска двигателя. Изначально обмотка возбуждается от постоянного тока на АКБ. Далее генератор уже самостоятельно вырабатывает электричество. Вращение генератору передается от коленчатого вала через шкив и ременную передачу.

Без исправно работающего генератора автомобиль сможет запуститься. Но проедет он недалеко. Завести авто в следующий раз может и не получиться – аккумулятор не подзарядился, и у него попросту не хватит возможностей для следующего запуска двигателя.

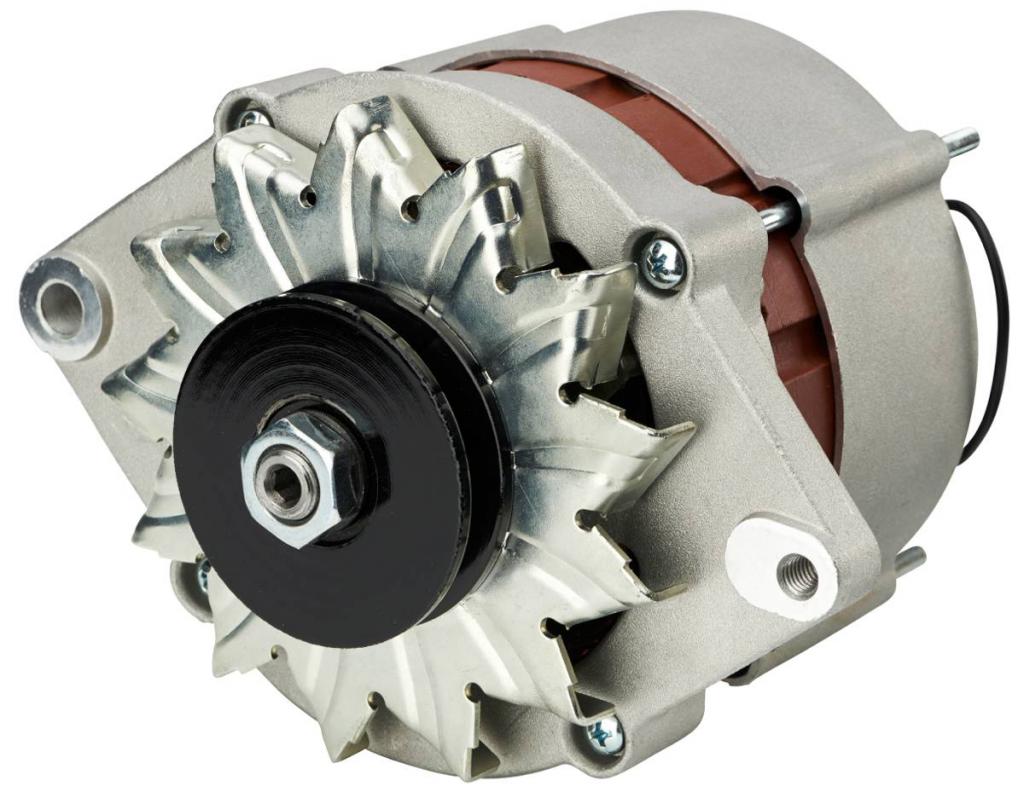

работа генератора

Принцип действия

Работа автомобильного генератора полностью основана на физических законах электромагнитной индукции. С помощью этого явления можно трансформировать механическую энергию в электрическую. Подобный эффект проявится, если катушку медных проводов положить в область воздействия переменного магнитного поля.

Это будет способствовать образованию в катушке и проводах электрической силы, которая заставит двигаться электроны. Затем посредством этого движения на выводах катушки появится ток. На контактах проводов возникнет напряжение. А вот уровень его зависит от того, как быстро изменяется магнитное поле. Полученное напряжение в результате работы генератора – переменное, и оно будет подано к внешним потребителям.

Технические характеристики

За процесс обеспечения всех потребителей электрической энергией в генераторе отвечают токоскоростные характеристики автомобильных генераторов. Это зависимость максимального тока от частоты вращения якоря. При этом нужно знать, сколько тока в амперах способна выдать установка. Возможности находятся в пределах 55-120 ампер. Если при рабочем режиме прибор не выдает достаточное количество тока, то он неисправен.

Также имеются внешние, регулировочные, нагрузочные характеристики и показатели холостого хода.

ремонт автомобильных генераторов

Устройство

Устройство автомобильного генератора на самом деле несложное. Для создания магнитного поля в нем применяется специальный элемент – статор. Этот элемент представляет собой обмотку. В магнитом поле, создаваемым статором, вращается ротор или якорь генератора. Ротор представляет собой вал особой конструкции. Он также оснащен обмотками. Последние подключены к кольцам – они необходимы для подачи к ротору напряжения.

Крепление

Автомобильный генератор легко найдет в подкапотном пространстве даже новичок. Он закреплен на двигателе при помощи болтовых соединений. На корпусе предусмотрены монтажные лапы и специальная натяжная проушина, служащая для подтяжки приводного ремня.

Корпус

В корпусе находятся практически все блоки и узлы подобного устройства. Корпуса для генераторов изготавливаются из сплавов, одно из свойств которых – низкая масса. Зачастую основной компонент таких сплавов – алюминий. Он отлично подходит для этих задач – алюминий хорошо и эффективно справляется с отдачей в атмосферу тепла. Корпус состоит из двух частей. Это крышка и торцевая заглушка.

На передней части закреплен щеточный узел и диодный мост, служащий выпрямителем. Каждая из крышек образует друг с другом цельную конструкцию при помощи болтового соединения со специальными болтами. Обе крышки изнутри надежно удерживают внешнюю часть вала ротора.

В корпусе также есть еще две важные детали – это подшипники. В большинстве генераторов используется два подшипника: один – тыловой, второй – фронтальный. Оба подшипника обеспечивают валу ротора возможность вращаться.

работа автомобильного генератора

Как устроен ротор?

Роторный узел представляет собой конструкцию из электромагнитов и катушки возбуждения. Два этих элемента смонтированы на одном валу. Последний изготавливается преимущественно из легированных сталей с небольшим содержанием присадок в виде свинца.

На валу ротора также находятся кольца и токосъемные щетки с подпружиненными контактами. Контактные кольца необходимы, чтобы ток подавался на ротор.

Статор

Продолжаем изучать устройство автомобильного генератора. Статор – это узел, представляющий собой сердечник с большим количеством пазов. В большинстве моделей таких пазов 36. В них вложены проволочные витки из трех обмоток. Обмотки соединены между собой по схеме «звезда» или «треугольник». Сердечник или магнитопровод изготавливается в виде окружности. Он набран металлическими пластинами. Пластины соединяются между собой при помощи заклепок или сваркой. Сердечник представляет собой монолитный узел.

Чтобы повысить уровень напряженности, на статорных обмотках при производстве пластин применяют специальное трансформаторное железо. Оно обладает усиленными магнитными характеристиками, в отличие от обыкновенного.

устройство генератора

Регулятор напряжения

Регуляторы напряжения автомобильных генераторов служат для компенсации нестабильности при вращении ротора, который соединен с коленчатым валом двигателя посредством приводного ремня. Коленчатый вал работает в широком диапазоне оборотов. Регулятор соединен с графитовыми щетками и призван стабилизировать постоянное выходное напряжение, которое поступает в электрическую сеть авто.

Без регулятора невозможно будет запустить в работу генератор. Кроме того, даже если запуск удастся, невозможно будет осуществлять контроль подачи тока. Регуляторы могут удерживать ток в определенных интервалах.

Принцип работы реле-регулятора

Если к источнику электричества подключить обмотку без реле-регулятора, то уровень постоянного тока будет высоким. При помощи реле в схеме этот параметр выравнивается, чтобы не вышло из строя электрооборудование в автомобиле. По сути, реле-регулятор автомобильного генератора – это что-то вроде выключателя. Если напряжение вырастает до 13-14 вольт, то прибор автоматически отключает обмотку и включит ее, когда ток будет более низким. В результате регулярные подключения/отключения проводки позволяют генератору вырабатывать более высокое напряжение.

Сколько подобный прибор должен вырабатывать - это неважно. Когда энергия уже сгенерирована, ее нужно выпрямить. Для этих целей генератор оснащен диодным мостом. Так как напряжения большие, в работу включается регулятор, элемент моментально реагирует на изменения силы тока. Затем эта информация отправляется к сравнивающему устройству. Оно нужно для анализа показаний и сравнения с теми, которые только-только поступили. Если напряжение автомобильного генератора низкое, то регулятор будет увеличивать постоянный ток в схеме, тем самым повышая его до необходимого уровня.

автомобильных генераторов

Виды регуляторов

В различных генераторах используются разные типы реле-регуляторов. Это двухуровневые устройства, электронные приборы, трехуровневые, многоуровневые.

Первые двухуровневые реле сегодня считаются устаревшими. Но автолюбители, несмотря на это, продолжают их активно использовать в схемах подключения автомобильного генератора. В основе такого двухуровневого регулятора лежит электрический магнит, подключенный к датчику на обмотке. В качестве задающего элемента выступают пружины – их несколько. В качестве сравнивающего компонента выступает подвижный рычаг - он же и коммутирует проводку. Главный недостаток регуляторов такого типа – это небольшой ресурс.

Электронные модели регуляторов с предельным током автомобильного генератора до 40 А – полупроводниковые. Они имеют большой ресурс. Что касается их неисправностей, то, по сравнению с двухуровневыми аналогами, поломки здесь бывают реже.

Трехуровневые решения практически не отличаются от вышерассмотренных регуляторов. Разница здесь лишь в том, что данные приборы имеют также добавочное сопротивление.

Многоуровневые решения – это еще один вид реле-регуляторов. Они обладают тремя или даже пятью сопротивлениями. Кроме того, в продаже имеются модели со следящим режимом работы.

Диодный мост или выпрямитель генератора

Так как для нормальной работы электрооборудования автомобилей нужен постоянный ток, то выход автомобильного генератора питает электросеть через специальный узел, собранный на выпрямительных диодах.

Конструкция представляет собой трехфазный выпрямитель. В нем имеется шесть диодов – три подключаются на массу, а еще три – к плюсовому контакту агрегата. Именно они предназначены для превращения переменного напряжения в постоянное.

устройство автомобильного генератора

Щеточный узел генератора

Этот элемент представляет собой пластиковую конструкцию. Он необходим для передачи напряжения к контактным кольцам на роторе. Внутри находится несколько деталей. Однако главные среди них – это подпружиненные щетки. Они могут быть электрографитовыми или же более стойкими к износу - меднографитовыми.

Конструктивно в современных генераторах щеточный узел представляет собой единый блок с реле-регулятором.

Охлаждение

В процессе работы генератор может существенно нагреваться. Отвод лишнего тепла обеспечивается вентилятором, который закреплен на роторном валу. Генераторы со щетками, регулятором и выпрямителем вынесены за корпус с защитным кожухом. Устройства берут холодный воздух через щели.

Режимы работы

Чтобы понять, как работает автогенератор, нужно немного представлять, в каких режимах он эксплуатируется. Таких режимов всего два – это начальный этап в момент запуска мотора и рабочий режим.

В момент запуска силового агрегата главным прибором, потребляющим электричество, является стартер. Генератор еще не запущен и не вырабатывает электричество. Ввиду того что стартер потребляет ток, аккумулятору приходится интенсивно тратить энергию.

После того как мотор выйдет в свой основной рабочий режим, генератор начнет обеспечивать всех потребителей электричеством. Он будет генерировать ток, который нужен для работы основных потребителей. Вместе с этим мощности автомобильного генератора хватает и на подзарядку АКБ. По мере того как в работу включаются более мощные потребители, генератора может не хватать. Тогда энергия поступает также и от аккумулятора. При этом заряд батареи расходуется очень быстро.

ремонт генераторов

Ремонт генераторов

Поломки генератора могут быть самыми разными. В одном случае для ремонта достаточно заменить диодный мост, в другом – выполнить замену более значимых деталей.

Итак, среди основных неисправностей – выход из строя цепи. Это могут быть обрывы, замыкания, любые другие нарушения. В данном случае ремонт автомобильного генератора заключается в том, чтобы проверить, какой ток и какое напряжение выдает генератор. Затем выбирают решение. Также одна из поломок – износ графитовых щеток или диодов в выпрямительном мосте. Все эти неисправности легко устраняются своими руками.

Шум при работе генератора говорит о дефектах подшипниковых узлов, а также о недостаточном количестве смазки. Также возможен износ сепараторов, проворачивание колец. При воющих звуках можно заметить такие поломки, как межвитковое замыкание статорных обмоток. В таких случаях лучше доверить ремонт агрегата профессионалам.

Заключение

Итак, мы выяснили, что собой представляет генератор. Как видите, это довольно значимый и необходимый элемент в любом автомобиле.
