Ремень ГРМ: срок службы, опасность обрыва, как снять и установить

0
0

Каждый современный автомобилист обязан знать, что представляет собой ремень ГРМ. Данный элемент очень важен в процессе эксплуатации любого автомобиля. В инструкции к любому авто производитель строго регламентирует правила замены, а также сроки. Но практика показывает, что автовладельцы даже не знают, где этот ремень находится и что это вообще такое. Давайте рассмотрим все, что касается этого элемента.

Назначение

При помощи ремня ГРМ объединяются коленчатый и распределительный валы двигателя. Первый вращается за счет движения поршней в цилиндрах. Именно за счет вращения коленчатого вала автомобиль может двигаться. Распределительный в нужный момент и в необходимой последовательности открывает и закрывает впускные и выпускные клапаны. Ремень служит для синхронизации работы двигателя.

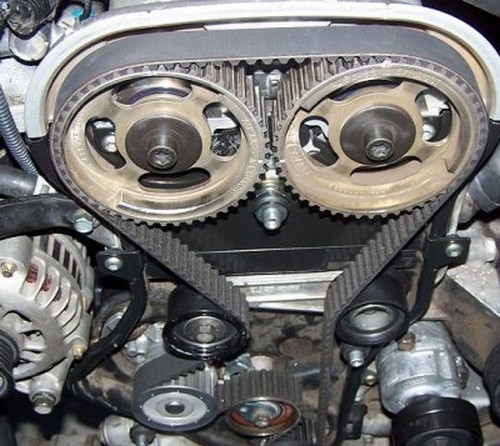

как поменять ремень грм фото

Многие автомобилисты ругают инженеров за эту ременную технологию, однако основная масса автопроизводителей использует именно ременную передачу на своих авто.

Плюсы ремня в приводе ГРМ

Преимуществ у ременного привода достаточно, несмотря на большое количество его противников и риск обрыва.

Так, один из существенных плюсов – это тишина работы. Двигатель работает значительно тише в отличии от аналогов, где привод ГРМ синхронизируется с коленчатым валом посредством цепи. Эффект заметен, а точнее слышен практически сразу.

Стоимость ременной передачи значительно дешевле. Она имеет цену в два, а то и в три раза ниже, чем аналогичная цепная конструкция. Это сказывается как на стоимости конечного продукта – автомобиля, а также на конечном потребителе. Даже если менять ремень ГРМ через каждые 70 тысяч километров, то это все равно будет значительно дешевле, чем замена цепи через каждые 250 тысяч километров.

Также еще одно существенное преимущество ремня в экономии места. Моторы, оснащенные цепным приводом газораспределительного механизма, больше на 10 процентов, нежели аналоги с ремнем. Почему же больше? Здесь все достаточно просто. Цепь должна находиться в масле внутри двигателя. И поэтому клапанная крышка, блок двигателя, поддон картера должны быть массивнее. Кожух, закрывающий ременной привод, значительно меньше в размерах.

Ременные моторы требуют для своей нормальной работы меньше масла, чем цепные. Также качество смазки может быть ниже. Цепи очень требовательны к качеству смазочных жидкостей. Из-за того, что в мотор залито низкопробное масло, ресурс цепи может снизиться на целых 20-30 процентов, а это достаточно существенные цифры. Поэтому замена смазки для цепных приводов должна выполняться чаще. В случае с ремнем все значительно проще – он масло не потребляет, вращается в воздухе и никак со смазочными жидкостями не взаимодействует.

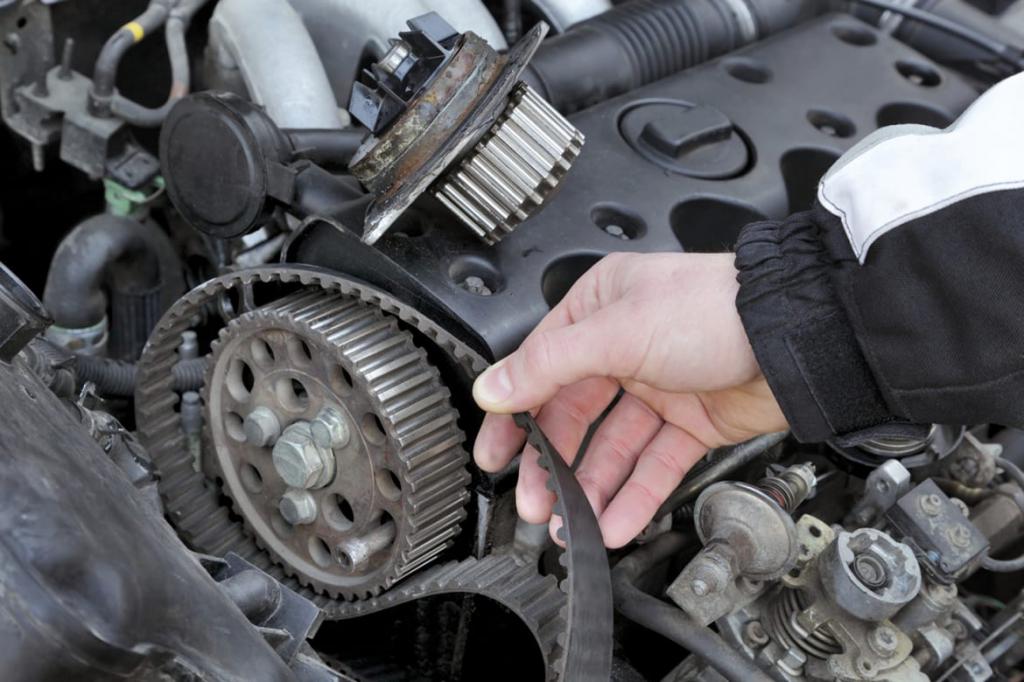

двигатели ремнями грм

Мотор с ремнем проще и дешевле обслуживать. Ремень ГРМ значительно дешевле заменить, чем цепь. Нет необходимости вскрывать мотор, ничего не нужно разбирать, не нужно сливать масло. Конечно, менять его нужно чаще, чем цепь, но стоимость замены последней может быть довольно внушительной и произвести такую операцию могут только профессионалы.

И наконец, последнее преимущество - ремни проще натягивать. С цепью такого сделать не получится, поэтому для цепей имеются своеобразные натяжители.

Как видно, плюсов ременного привода достаточно. Хотя многие не любят эту технологию.

О ресурсе

Не все производители четко пишут в инструкциях, через сколько километров выполнять замену ремня. Но такая информация всегда есть и найти ее можно в книгах по эксплуатации и ремонту.

Средние пробеги, рекомендуемые для замены, составляют примерно 80 тысяч километров, (например, через такой пробег меняется ремень ГРМ на "Форде Фокусе"). На большинстве автомобилей мировых производителей эти пробеги могут достигать и ста тысяч километров.

От чего зависит ресурс ремня? Сам по себе ремень может по заверениям производителей легко работать даже двести тысяч километров. Однако ресурс его снижают натяжные и опорные ролики. Зачастую, именно эти элементы являются главными виновниками обрыва ремня ГРМ, а только затем – шестерни коленвала или распределительного вала.

поменять ремень

Опорный ролик представляет собой что-то вроде подшипника, на который ремень просто опирается. На новых авто он может быть даже пластиковым. На старых иномарках он, как и положено, металлический.

Натяжной ролик – это примерно такой же подшипник, но установлен он в специальном натягивающем механизме. Он удерживает ремень натянутым и не дает ему перескочить на шестеренках на зуб или на несколько зубьев.

И первый, и второй ролик должны быть самого высокого качества. У автомобилей мировых производителей это чаще всего так. И опорный, и натяжной ролик легко ходят 100-150 тысяч километров. Если же один из роликов перестанет вращаться по причине износа, то ремень протрется за 100 километров пути, а может быть, даже и раньше.

АвтоВАЗ

Все вышенаписанное актуально для иномарок. Но с АвтоВАЗом все немного по-другому. Ремень ГРМ ВАЗа способен отходить такой же ресурс, как и ремень иномарки. Но вот ролики – это просто болезнь отечественного автопрома. Иногда попадаются авто, где ролик не ходит дольше 30 тысяч километров– его просто заклинивает. Оригинальный элемент с завода ходит чуть больше – примерно 45 тысяч километров (возможно и более, но не на много).

Ресурс отечественных ремней, по заверениям производителя, составляет от 100 до 120 тысяч километров. АвтоВАЗ хочет догнать качество мировых автопроизводителей. Но на практике специалисты по обслуживанию отечественных марок рекомендуют менять ремень через 60-70 тысяч километров. При этом замена должна выполнятся только оригинальными запчастями. В России в продаже очень много поддельных и некачественных запчастей.

Материалы

Ремни для привода газораспределительного механизма могут изготавливаться из плотной резины с металлизированными элементами. Это наиболее распространенные виды. Такая продукция отличается низкой ценой и высокой надежностью.

Существуют и металлические ремни. Они похожи на цепь, но по причине высокой цены и сложной конструкции в практическом применении и в продаже не встречаются.

двигатели грм

Также ранее оснащали двигатели ремнями ГРМ из кожи. Но от данного варианта давно отказались по причине слабой стойкости материала к износу и высокой цены.

Проблемы с ремнем

Исходя из того, какие задачи выполняет приводной ремень, с ним могут возникнуть две возможных проблемы – это проскальзывание его и обрыв.

Элемент может проскальзывать, если он плохо натянут, если на него по каким-либо причинам попало масло, другие технические жидкости. В результате нарушаются фазы газораспределения и сдвигается угол поворота распредвала. Это приведет к потерям мощности, нарушению стабильной работы, перегреву, увеличенному расходу топлива и другим не очень хорошим последствиям.

При обрыве последствия будут еще более печальными. Так, из-за обрыва могут одновременно открыться впускной и выпускной клапаны, и эти клапаны попадут под удар поршней. В данной ситуации мотор потребует дорогого ремонта. В группе риска ремень ГРМ 8 клапанов и 16.

Физика обрыва

При обрыве распределительный вал остановится, а коленчатый вал будет продолжать вращаться. Это не зависит от того, какая включена передача или на каких оборотах работает мотор. Поршни очень сильно ударят по клапанам, согнув их. Известны случаи, когда клапаны не только сгибались, но и пробивали поршни.

Причины обрыва

Среди причин, по которым чаще всего случается обрыв приводного ремня, можно выделить самые частые:

  • Нередко ремень рвется по причине износа или долгого срока эксплуатации, а также из-за низкого качества элемента.
  • Еще одна причина – это заклинившая помпа.
  • В большинстве моделей автомобилей приводной ремень также проходит через помпу и вращает ее.
  • Случается, что заклинивает распределительный или коленчатый вал.
    ремнями грм

Замена ремня привода

Большинство водителей для выполнения этой операции посещают станции обслуживания. Но заменить ремень можно и самостоятельно. В процессе ничего сложного нет. Главное – это внимательность. Давайте посмотрим, как поменять ремень ГРМ.

Демонтаж элемента

Перед заменой нужно снять старый ремень. Для этого первым делом отключают минусовую клемму с аккумуляторной батареи. Далее снимают ремень генератора. Затем поршень первого цилиндра выставляют в положение верхней мертвой точки. Ключом на 15 (или другим, в зависимости от модели авто) откручивают болт, удерживающий ролик. Последний поворачивают, чтобы снизить натяжение ремня. Затем ремень снимают со шкивов.

как правильно поменять ремень грм

После этих операций рекомендуется зафиксировать коленвал отверткой. Далее другим ключом откручивают болт на шкиве коленчатого вала и извлекают его. После демонтируют шкив на приводе генератора. Осторожно убирают шайбу на приводе ремня. Далее снимают механизм со шкива коленвала.

Как установить новый ремень?

Перед тем как ставить новый приводной ремень на автомобиль, обязательно очищают шкивы и натяжной ролик от масла и грязи. Если загрязнение сильное, рекомендуется промыть детали в бензине или уайт-спирите. Установку ремня проводят в обратном порядке. При этом нужно знать несколько важных правил.

поменять ремень грм

Шкив генератора должен быть установлен в специальное посадочное место. При монтаже ремня важно обеспечить оптимальное натяжение. Для натяжения лучше применить специальный инструмент – его вставляют в пазы в ролике и поворачивают. Ролик вращают до тех пор, пока выемка на диске не совпадет с прямоугольным выступом на втулке. Если после установки слышен шум от привода распредвала, то натяжной ролик вышел из строя.

Заключение

Таким образом выполняется замена ремня ГРМ на «Рено», ВАЗе и других автомобилях. Главное – правильно выставить вал и не ошибиться с установкой меток. После установки лучше несколько раз прокрутить двигатель вручную и проверить метки на шкивах распределительного и коленчатого вала.
