Самые необходимые измерительные инструменты

В любом производстве, которое подразумевает изготовление чего-либо, невозможно обойтись без измерений. Независимо от того, требует этого ГОСТ или вы создаете новый продукт, но измерять его все же придется. О том, как и чем правильно мерить, мы сейчас поговорим. Отбросив специализированные геодезические инструменты, не возвращаясь в древность к веревочке с узелками и палочке с зарубками, а также не заглядывая в будущее с лазерными дальномерами, обсудим простые, удобные, наиболее часто применяемые измерительные инструменты.

измерительные инструменты

Назначение и виды

Говоря об их назначении, измерительные инструменты классифицируют по области применения на:

  • строительные;
  • столярные;
  • слесарные.

Отдельной группой можно выделить универсальный измерительный инструмент, который может использоваться во всех или в нескольких отраслях.

По разновидностям инструменты делятся так:

  • пластиковые, металлические, деревянные, комбинированные;
  • ручные и механические;
  • простые и сложные.

    слесарный измерительный инструмент

Такое разделение на классы и виды измерительных инструментов необходимо для их профессионального применения в работе, соблюдения правил хранения и эксплуатации, приобретения в магазинах и выдаче со склада на производствах.

Строительные измерительные инструменты

  • Рулетка. Используется для измерения линейных размеров длины, ширины, высоты. Представляет собой корпус из твердого материала (пластик, металл), внутри которого находится металлическая или полимерная лента. Выпускаются с разной шириной и длиной, но с одинаковой шкалой, цена делений которой 1 мм. Рулетки бывают с ручным или механическим (пружинным) принципом сматывания.
  • Водяной уровень. Применяется для горизонтальной разметки по высоте. Состоит из гибкой полимерной трубки (длина от 5 до 30 м) и двух мерных колб на концах. Работает по принципу сообщающихся сосудов.
  • Уровень (ватерпас). Он необходим для определения как горизонтальных, так и вертикальных показателей конструкций. Изготавливается из различных материалов (дерево, пластмасса, алюминий). Длина составляет от 30 см до 2,5 м. В основном имеет три окошка со стеклянными трубками. Трубки не до конца заполнены незамерзающей жидкостью. Принцип работы – вертикальное поднятие воздуха.
  • Отвес. Используется для установки вертикальных значений при монтаже и строительстве. Имеет простую конструкцию из шнура, на котором подвешен конусный груз. Иногда при сильном ветре для компенсации боковых колебаний груз помещают в емкость с водой.
  • Угольник. Изготавливается из дерева или металла. Имеет длину каждой стороны до 1 м. Незаменим в работе по возведению зданий для проверки прямых углов.
  • Малка. Как и угольник, может быть металлической или деревянной. Различие в том, что два крыла (обойма и линейка) закреплены шарнирно. В основном используется при возведении крыш для установки стропильных пар. Выставив нужный угол, фиксируем барашковой гайкой и проверяем конструкцию.

точный измерительный инструмент

Столярные измерительные инструменты

Учитывая смежность некоторых профессий и универсальность измерительного инструмента, отдельно выделим только метр и треугольник. Рулетка – это вообще универсальный инструмент, а об угольнике и малке мы уже говорили. Они с меньшей длиной сторон (до 50 см) широко используются столярами. Также применяется штангенциркуль, например для выбора сверл или проверки диаметра отверстий, но о нем расскажем позже.

  • Метр. Основной материал - дерево и нержавеющая сталь. Выпускался также и пластмассовый вариант, но из-за своей ломкости широкого применения не нашел. Название само говорит за себя – метр, цена деления 1 мм. Основное его отличие от метровой линейки в том, что он состоит из отдельных секций, которые складываются и раскладываются при необходимости.
  • Треугольник. Все со школы помнят этот инструмент и величину его углов – 90, 60, 45 градусов. Именно поэтому он широко используется всеми столярами. Обычно и угольник имеет скос под 45 градусов, но, во-первых, не каждый, а во-вторых, габариты не всегда позволяют им пользоваться. Вот тут-то и пригодится треугольник. Основной материал – пластмасса, а также дерево или металл.

виды измерительных инструментов

Слесарные измерительные инструменты

Учитывая специфику, область применения, а также условия, когда размеры колеблются от 0,1 мм до 0,005 мм, можно сказать, что слесарный – это самый точный измерительный инструмент. И дело не только в точности. Сама работа требует внимательности, а слесарный измерительный инструмент - знаний и опытности. Нередко одно и то же приспособление служит для измерения разных параметров.

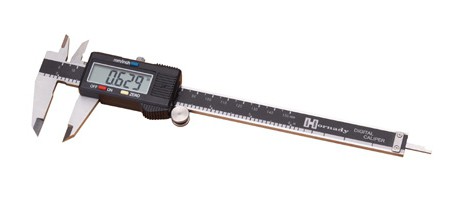

Посмотрим на незаменимого помощника – штангенциркуль. Его верхние губы служат для снятия внутренних размеров деталей, а нижние - для измерения наружных параметров. Кроме того, штангенциркуль имеет глубиномер на подвижной раме. Но и это не все. На основной штанге имеется шкала для отсчета целых миллиметров (цена деления - 0,5 мм), а в вырезе рамки - шкала Нониуса для отсчета долей миллиметров (цена деления 0,02 мм.). Также имеется фиксирующий винт, который зажимает рамку на штанге.

Измерительная линейка представляет собой полированную стальную полоску длиной 20-30 см с нанесенными делениями в 1 мм. Используют ее для линейных измерений, не требующих высокой точности.

Для более точного измерения, а также измерения углов, применяются такие измерительные инструменты, как микрометр и угломер. Они также имеют по две шкалы – основную и нониус. Нередко используются кронциркуль и нутромер для измерения наружных и внутренних размеров деталей соответственно.

контрольно измерительный инструмент

В арсенале специалиста имеется и разнообразный контрольно-измерительный инструмент:

  • поверочные линейки разной конфигурации (двухсторонние, трех и четырехгранные);
  • угловые и эталонные плитки;
  • измерительный индикатор;
  • различные щупы.

Условия хранения

Если учесть материалы, из которых изготавливаются измерительные инструменты, становится понятно, что в одинаковых условиях хранить их нельзя. Если пластмассовые и пластиковые инструменты меньше подвержены влиянию влаги, то деревянные и особенно металлические боятся попадания воды. В связи с этим хранить их нужно в сухом проветриваемом помещении. Кроме того, деревянный инструмент необходимо предохранять от попаданий прямых солнечных лучей во избежание его пересыхания. Точный инструмент лучше всего хранить в защитных кожаных чехлах, а некоторые приборы - и в твердых деревянных или пластиковых коробках.

Эксплуатация измерительного инструмента

Прежде всего, измерительный инструмент, с которым вы работаете, должен быть исправным, чистым, без следов ржавчины или окислений. Не допускается никакое механическое воздействие (удары, нажимы, изгибы). Старайтесь избежать падений инструмента, попадания воды на него. Перед работой прочтите инструкцию, если таковая имеется. Умелое правильное обращение с измерительным инструментом – это залог качественно выполненных работ.
