Процесс сварки помогает продумано использовать материалы в процессе производства, а также значительно экономит затраченное время. При этом механизация и автоматизация шагают вперед большими шагами, повышается производительность, а условия труда работников становятся лучше.

Что такое сварка

Сварка является прогрессивным технологическим процессом, который позволяет получить неразъемные соединения деталей, а также создать конструкции высокого эксплуатационного качества. Плюсы сварных соединений дают возможность постоянно применять их для создания разного рода конструкций.

сварка. способы сварки

Научно-технический прогресс не стоит на месте, в нем участвует и сварка. Способы сварки все расширяются, применяются все новые виды. Например, в микроэлектронике сегодня имеется возможность сваривать детали толщиной в несколько микрометров, а в тяжелом машиностроении - детали с толщиной несколько метров. Учитывая то, что в производстве применяются углеродистые и низколегированные стали, все чаще стали применяться специальные способы сварки специализированных сплавов, легких сплавов, а также таких, в основе которых лежит титан, молибден, цирконий и другие металлы. Прогрессивность способов сварки и ее тип влияют на качество готовых изделий, а также на эффективность всего производства. При этом не забывают и про оборудование для сварки металла - его созданию и переоснащению уделяется огромное внимание.

Непрерывное усложнение конструкций и рост объемов сварки требует производить постоянную технологическую переподготовку производства, т. е. улучшать его трудоемкость, экономические показатели, механизацию и автоматизацию.

Что такое сварные соединения

Обычно, чтобы получить сложную конструкцию, нужно объединить между собой отдельные элементы: детали, агрегаты, узлы. В таких объединениях участвуют разъемные или неразъемные соединения.

Неразъемными соединениями, в получении которых использовалась ручная сварка, называют сварные соединения. Как правило, таким образом скрепляют металлические изделия. Но сварные соединения применяются и для неметаллических деталей - пластмассовых, керамических или из сочетания того и другого.

сварные соединения

Чтобы получить сварное соединение, не нужны дополнительные соединительные элементы (заклепки, накладки). Соединение здесь образуют внутренние силы системы, т. е. атомы металла двух деталей образуют между собой связи. Ионы и электроны взаимодействуют между собой, образуя металлическую связь.

Для того чтобы получить сварное соединение, недостаточно просто скрепить детали - им нужна некоторая дополнительная энергия, с помощью которой атомы преодолеют энергетический барьер. Эту энергию они получают при сварке путем термической или механической активации. Таким образом, чтобы получить сварные соединения, нужно сблизить части и приложить энергию активации.

Виды сварки

От того, какая активация лежит в основе сварного соединения, выделяют основные способы сварки: плавление и давление.

При первом виде соединяемые кромки деталей оплавляют с помощью источника нагрева. На таких поверхностях появляется жидкий металл. Когда он сливается в массу, получается жидкая сварочная ванна. Затем сварочная ванна охлаждается, жидкий металл становится твердым, и получается сварной шов.

Сварка давлением - это непрерывное или прерывистое совместное пластическое деформирование кромок металлических деталей. С помощью пластической деформации межатомные связи в соединяемых частях устанавливаются легче и быстрее. Чтобы ускорить процесс, при сварке используют давление и нагрев.

Сварка под давлением, ее способы

Что собой представляет данный вид, мы описали выше, теперь рассмотрим способы сварки металлов под давлением:

Контактная сварка. Здесь детали нагреваются теплом, которое образуется в свариваемых деталях, когда через них пропускают ток. После того как детали нагрелись или немного расплавились, их сдавливают. Так происходит сама сварка. Способы сварки: стыковой, точечный, шовный.

При стыковой сварке детали зажимают токоподводящими зажимами, соединяют торцы и пускают сварочный ток. В местах зажимов детали нагреваются, затем их сжимают. Так получается сварное соединение. Такой способ в основном применяют при соединении труб и деталей с компактным сечением. Способы сварки труб могут быть и другими, но основным считается этот.

ручная сварка

При точечной сварке детали соединяют с помощью отдельных точек. Таким методом скрепляются листовые детали. Листы, которые нужно сварить, складывают друг на друга и сжимают их с помощью медных цилиндрических электродов сварочного аппарата. После этого пускают ток. Так получается точечное сварное соединение. Такое соединение выполняется быстро и качественно.

Шовную сварку применяют также для того, чтобы соединить листовые детали. Данный вид сварки похож на предыдущий, только в данном случае электроды - это медные диски, которые перекатываются по свариваемым кромкам. Ток при таком соединении нужно пускать прерывисто. Само шовное соединение получается очень прочным и плотным.

Ультразвуковая сварка - еще один вид. В ее основе лежит совместное воздействие на свариваемые металлические детали ультразвуковых колебаний и сжимающего усилия. Специальные ультразвуковые генераторы преобразовывают электрическую энергию в механическую. Когда свариваемым деталям сообщают механические колебания, начинается вибрация с частотой ультразвука. Данная вибрация вызывает трение, с помощью которого поверхности разогреваются, после этого происходит сжатие - и соединение готово. Этот способ используют при скреплении тонких металлических деталей или при сваривании неметаллических изделий (из пластмассы).

Сварка с помощью трения. Данный метод предполагает трение свариваемых частей до их разогрева. После этого детали в пластичном состоянии сжимают, и образуется соединение. Такую сварку используют, когда изготавливают составной инструмент (сверла, резцы, развертки и др.), а также, когда необходимо соединить разнородные материалы.

Диффузионная сварка. Детали при такой сварке немного нагреваются и незначительно сжимаются, после чего их помещают в вакуумированную камеру и выдерживают там определенное время. Такие условия подталкивают атомы в поверхностях деталей к взаимной диффузии. Для нагрева обычно используется индукционный способ. Большой плюс этого метода - детали при этом не расплавляются и не деформируются. С его помощью можно соединять практически любые металлы и их сочетания, а также металлические детали с неметаллическими - из керамики, стекла, графита.

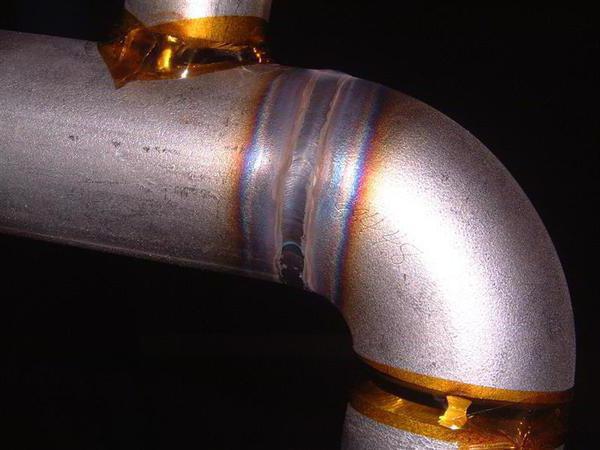

Высокочастотная сварка. Здесь кромки разогреваются с помощью токов высокой частоты и потом сдавливаются. Этим способом сваривают продольные швы труб из стали, латуни и др. материалов.

способы сварки труб

Холодная сварка. При этом способе сварка осуществляется сильным сдавливанием деталей. В этом случае происходит сильная деформация металла и выполняется соединение. Никакого нагрева при этом нет. Таким способом соединяют пластичные детали, например медь или алюминий. Используется в электротехнической промышленности.

Сварка с помощью взрыва. Здесь из-за взрыва быстродвижущиеся свариваемые детали соударяются, и образуется соединение. С помощью данного метода получают биметаллические заготовки, соединяют разнородные материалы. Рассмотрим, какая еще может быть сварка.

Способы сварки плавлением

Таких видов соединения не так уж и много.

Газовая сварка. Здесь основной присадочный материал расплавляется от теплоты газового огня, который возникает во время сжигания горючих газов и кислорода. Обычно для этой цели применяют ацетилен, который, соединяясь с кислородом, дает очень высокую температуру пламени. Данная сварка применяется для изделий из стали, цветных металлов, а также при разных видах ремонтных работ.

Электронно-лучевая сварка. Для данного вида нужна специальная камера, где высокое разрешение среды. Основной металл плавится за счет облучения его быстролетящими электронами. Вакуум в камере нужен для того, чтобы защитить свариваемый металл и предотвратить ионизацию среды электронами. При этом способе в месте нагрева образуется высокая концентрация теплоты. С помощью электронно-лучевой сварки соединяют тугоплавкие, химически высокоактивные металлы, а также их сплавы.

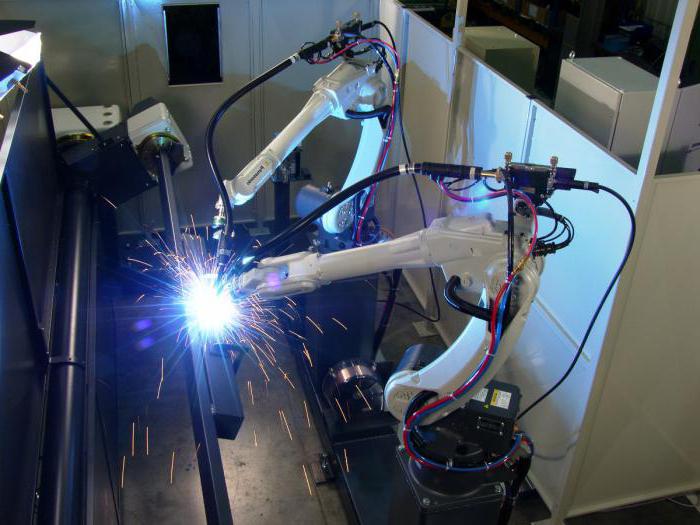

специальные способы сварки

Лазерная. Здесь расплавление соединяемых деталей производят при использовании энергии светового луча, который выдает оптический квантовый генератор. При лазерной сварке в месте нагрева скапливается высокая концентрация энергии. С его помощью соединяют различные металлы, их сплавы и сочетания. Плюсы лазерной сварки: процесс быстрый, небольшая околошовная зона и небольшой размер сварного шва.

Это все основные виды и способы сварки плавлением.

Классификация

На сегодняшний день существуют различные способы сварки. ГОСТ классифицирует сварочные процессы более чем на 150 разновидностей. В основе классификации лежат следующие признаки: физические, технические и технологические. Классификация способов сварки по физическим признакам разделяет все виды на три класса: термический, термомеханический и механический. В основе этого разделения лежит форма энергии, которая используется при сварном соединении.

В термический класс входят те виды, где присутствует тепловая энергия:

  • газовая;
  • дуговая;
  • электрошлаковая;
  • электронно-лучевая;
  • лазерная и т. п.

В термомеханический класс входят те виды сварки, где присутствуют тепловая энергия и давление:

  • контактная;
  • диффузионная;
  • газопрессовая;
  • дугопрессовая;
  • кузнечная и др.

К механическому классу относится сварка давлением, т. е. где используется механическая энергия:

  • холодная сварка;
  • сварка трением;
  • ультразвуковая и т. д.

Технические признаки классификации следующие:

  • способ защиты металла в месте сварки;
  • непрерывность процесса;
  • механизация процесса сварки.

Технологические признаки у каждого способа свои, и устанавливаются индивидуально. Например, в основе классификации дуговой сварки может лежать: вид электрода, характер защиты, уровень автоматизации и т. п.

Технология контактной сварки и оборудование для нее

Контактная сварка является одним из самых распространенных видов. Возникла она в XVIII столетии, а в XIX веке появилось специальное оборудование для контактной сварки. Вплоть до 2000-х годов она развивалась и массово внедрялась на производстве, и к сегодняшнему дню это самая производительная сварка.

способы сварки чугуна

Способы сварки данным способом мы уже рассмотрели выше. Это точечная, шовная и стыковая.

Способ контактной сварки определяется по конструкторско-технологическим признакам процесса. К ним относятся:

  • род сварочного тока;
  • форма импульса;
  • место подвода тока;
  • число импульсов;
  • число точек, которые нужно сварить одновременно;
  • характер нагрева металла;
  • характер сжатия сварочного места;
  • степень деформации сварочного места;
  • подготовка поверхности свариваемых частей;
  • тип соединения деталей;
  • дополнительные источники нагрева;
  • интенсивность режима сварки.

Сочетая различные конструкторско-технологические признаки, можно получить около 200 способов контактной сварки.

Основными достоинствами являются:

  • мгновенное создание высококонцентрированного направленного потока тепловой энергии;
  • простой технологический процесс;
  • минимальный расход электроэнергии, воздуха и воды;
  • для образования соединения не нужна присадочная проволока, защитные среды и другие вспомогательные материалы;
  • минимальная вынужденная деформация при сварном соединении;
  • отсутствие коробления и зоны термовлияния;
  • легкая механизация и автоматизация при загрузке и выгрузке деталей, из-за чего обеспечивается высокая производительность.

Контактная сварка применяется во многих областях: и космические аппараты, и микросхемы в электронике, и магистральные трубопроводы, и предметы бытового потребления.

Этим методом пользуются при соединении конструкционных, легированных, жаропрочных и коррозийно-стойких сталей, титановых, алюминиевых, магниевых сплавов, латуни, бронзы, тугоплавких сплавов и композиционных металлов.

С помощью контактной сварки массово производят автомобили, пассажирские вагоны, приборы электроники, прокладывают магистральные трубопроводы и рельсовые пути.

Газовая сварка

При газовой сварке металлические изделия соединяются при плавлении кромок деталей. Этот метод довольно простой, не требует сложного оборудования, а также при таких работах не нужна электроэнергия. Но этот способ имеет и свои недостатки: небольшая скорость и большая зона нагрева свариваемого изделия.

И все же газовую сварку активно применяют в различных отраслях. Она используется для ремонта, для изготовления тонких стальных листов, тонкостенных труб, а также совершенно различных деталей.

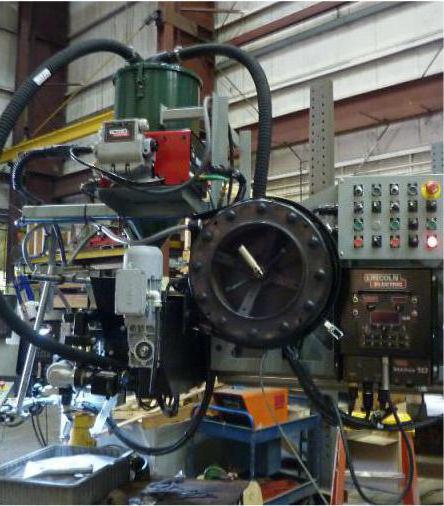

оборудование для сварки металла

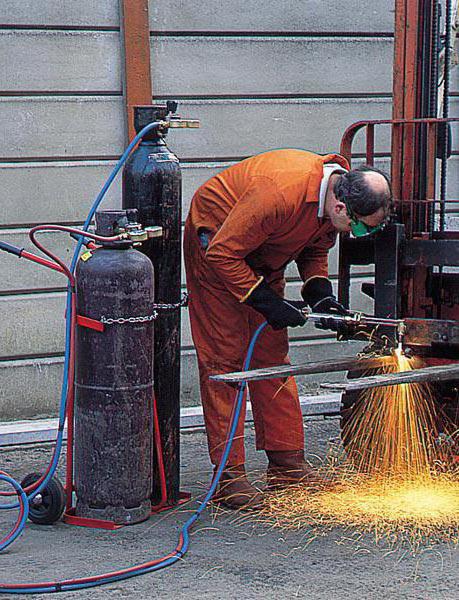

При осуществлении такой сварки используется газовая горелка, которая работает на горючем газе с кислородом. При горении вырабатывается тепловая мощность, ее можно регулировать с помощью наконечников.

Существуют следующие способы газовой сварки: правый и левый. При левом способе процесс проходит справа налево. Здесь мастер не направляет пламя прямо на изделие, а присадочную проволоку перемещает перед пламенем горелки.

Этот способ наиболее популярен, с помощью него сваривают довольно тонкие изделия и легкоплавкие металлы. Он подогревает кромки изделия, что позволяет хорошо перемещаться сварочной ванне. При этом мастер хорошо контролирует образование сварочного соединения, что обеспечивает хорошее качество и лучший внешний вид.

При правом способе направление другое - слева направо. Пламя здесь направляется прямо на сваренный шов, а присадочная проволока перемещается за пламенем. Данный способ лучше защищает сварочную ванну от воздуха, металл охлаждается медленно и тепло по изделию распространяется медленнее.

Правый способ считается более экономичным и высокопроизводительным. При этом левым способом лучше сваривать тонкие металлы, здесь производительность будет более оптимальной.

Соединение чугуна

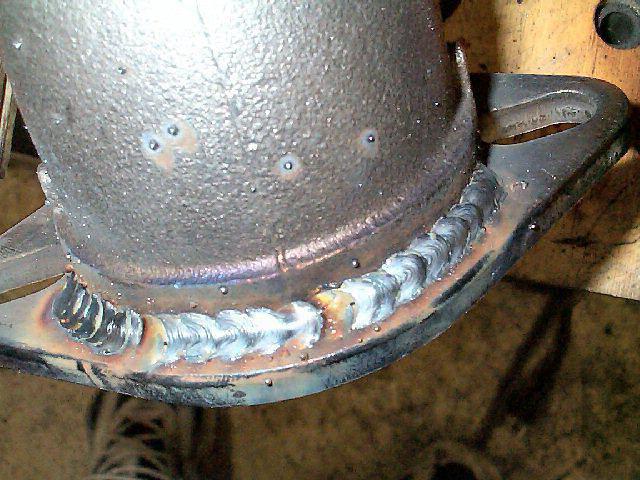

Как известно, чугун сваривается плохо, поэтому такие конструкции из него не изготавливают. Сваривают чугун в двух случаях: исправляя пороки различных отливок и ремонтируя отдельные чугунные детали заводского оборудования.

Значительно осложняют процесс специфические свойства материала:

  • чугун не переносит высокие скорости охлаждения, присущие сварке;
  • отличается своими низкими пластическими свойствами и чувствительностью к перенапряжению;
  • при охлаждении объем чугуна увеличивается, что создает напряженное состояние в зоне сварки;
  • во время процесса выгорает углерод, который входит в состав чугуна, что делает металл пористым.

Несмотря на это, этот материал соединяют довольно часто. Существуют следующие способы сварки чугуна:

Горячая. Здесь чугун нагревается равномерно и затем медленно охлаждается. Это обеспечивает графитизацию материала и предотвращает выделение углерода.

Полугорячая. Здесь также достигают графитизации чугуна, но другим способом - вводя в зону сварки графитизирующие вещества. При этом изделие подогревают с помощью готового пламени.

Холодная. При таком типе сварке изделие не подогревают, а сам процесс происходит с помощью стальных электродов, электродов и специальных сплавов, с помощью чугунных электродов.

Дуговая

Дуговая сварка является наиболее распространенным методом. Сам процесс представляет собой сварку плавлением, при котором кромки нагреваются от тепла электрической дуги. Существуют следующие способы дуговой сварки:

Электрошлаковая. Заключается в плавлении обрабатываемых изделий и электрода с помощью теплоты, которую выделяет ток, проходя через расплавленный шлак.

Сварка в защитном газе. Она происходит с помощью неплавящегося или плавящегося электрода. В первом случае кромки формируют сварное соединение. Во втором случае шов образует расплавленная электродная проволока. Чтобы шов во время обработки не окислился, его защищают специальным газом.

Дуговая ручная сварка. Производится двумя способами: плавящимся и неплавящимся электродом.

Ручная дуговая сварка неплавящимся электродом заключается в соприкосновении обрабатываемых кромок изделия. Такой тип соединений плавящимся электродом происходит с помощью штучного с покрытием-обмазкой.
