ВАЗ-2110: датчик температуры охлаждающей жидкости (описание, проверка, замена)

0
0

Датчик температуры охлаждающей жидкости является важным элементом в системе управления двигателем. Он предназначен для контроля нагрева антифриза, который циркулирует в охлаждающей системе. На инжекторных ВАЗ-2110 датчик температуры влияет на состав горючей смеси, количество оборотов коленчатого вала, а также на угол опережения зажигания.

Функции датчика

Данный прибор выполняет массу задач. На базе его показаний готовится топливная смесь, меняется угол опережения зажигания. Также элемент дает команды на включение вентилятора в случае перегрева.

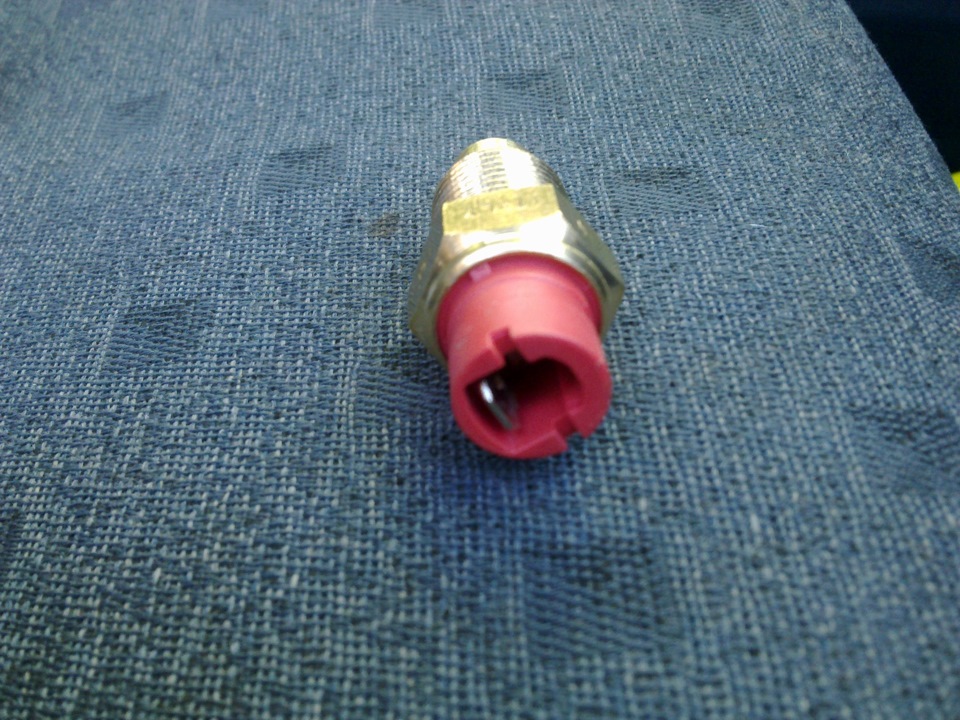

проверить датчик температуры ваз 2110

Обогащение смеси всегда связно с повышенными температурами в силовой установке. Чем ниже нагрет двигатель, тем более богатую смесь нужно в него подавать. По этому принципу работает любой электронный блок управления. И отечественная десятка не является тому исключением.

Устройство

На заре автомобилестроения в качестве ДТОЖ применялись простые термореле – они устанавливались на большинство двигателей внутреннего сгорания. Эти датчики сейчас можно встретить на моновпрысковых системах «К-Джетроник» и им подобных. Такие использовались на старых мерседесах 80-х и 90-х годов выпуска. Как это работает? Когда контакт реле находится в открытом положении, то двигатель прогревается. При закрытом контакте электронный блок управления понимает, что двигатель нагрелся до рабочих температур. Концентрация и состав смеси меняется.

Сейчас в качестве ДТОЖ применяют термисторы. Это резисторы, которые меняют сопротивление в зависимости от температуры среды. В автомобиле ВАЗ-2110 датчик температуры ОЖ именно такого типа. Контроль за нагревом производится постоянно, без перерывов. Изготавливают термисторы для данных датчиков из оксида никеля или же оксида кобальта. Эти сплавы имеют особенность – при повышении температуры в них растет число свободных электронов, за счет чего и падает сопротивление.

датчик температуры ож ваз 2110

Термистор, находящийся внутри ДТОЖ, отличается отрицательным температурным коэффициентом. Максимальный уровень сопротивления достигается при холодном моторе. На температурный датчик приходит напряжение +5 В и по мере того, как двигатель нагревается, оно понижается. ЭБУ фиксирует малейшие изменения напряжения, и таким образом определяется температура ОЖ.

На двигателях от «Рено» и некоторых других силовых агрегатах могут быть установлены датчики с положительными температурными коэффициентами. Они устроены аналогично. Однако с увеличением температуры антифриза сопротивление на датчике не падает, а вырастает.

Принцип действия

Работает датчик температуры ВАЗ-2110 следующим образом. Термистор, находящийся внутри датчика, представляет собой электронный прибор с негативным показателем режимов нагрева. Режим значений температур до 130 градусов снижает сопротивление в пределах 70 Ом, а пониженные пределы при -40° увеличивают сопротивление до 107 кОм.

Детектор подает на температурный датчик напряжение +5 В через постоянный резистор, который находится внутри него. Уровень нагрева антифриза элемент определяет, благодаря разности потенциалов на термисторе с переменным сопротивлением.

Где найти ДТОЖ?

Владельцы автомобилей данной модели хорошо знакомы с различными проблемами, связанными с данным устройством. Нередко прибор требует замены. Новички не всегда знают, где находится датчик температуры на ВАЗ-2110. В автомобилях этот элемент может устанавливаться в самых разных местах.

температурный датчик

Так, в классических моделях терморезистор находится непосредственно в блоке цилиндров. А в моделях АвтоВАЗ десятого семейства найти ДТОЖ можно в термостате. Кстати, на ВАЗ-2110 датчик температуры не один – их два, но второй не выполняет каких-либо важных задач. Он связан лишь с указателем температуры дна панели приборов.

Типичные неисправности датчика температуры охлаждающей жидкости ВАЗ-2110

Как известно, от показаний прибора зависит соотношение топлива и воздуха в горючей смеси. Все владельцы уже сталкивались либо еще столкнутся с различными проблемами, которые создает датчик температуры. Также от него зависит, будет ли запускаться вентилятор при перегреве или нет.

Заподозрить неисправность датчика охлаждающей жидкости на ВАЗ-2110 можно по следующим симптомам. Так, первыми признаками являются проблемы с запуском мотора в холодное морозное утро. Также можно наблюдать плохой выхлоп, а расход топлива будет существенно повышенным.

где находится датчик температуры ваз 2110

Эти симптомы не обязательно обозначают, что нужна замена датчика. Иногда достаточно почистить контакты, очистить сам датчик от коррозии. Если при визуальном осмотре не удалось выявить проблемы, тогда нужно проверить элемент.

Диагностика ДТОЖ

Все автовладельцы должны знать, как проверить датчик температуры на ВАЗ-2110. С помощью проверки можно сэкономить на стоимости нового устройства, хотя цена его не совсем высока.

Протестировать элемент можно путем нагревания. Нужна подходящая емкость. Это может быть стакан или же чайник. В него наливают горячую воду. Вода должна быть нагрета примерно до 100 градусов – контролировать нагрев следует термометром. Далее рабочую часть устройства опускают в воду. Однако, опускать нужно именно ту часть температурного датчика, которая находится в моторе. Контакты не должны находиться в воде. Затем к контактам подсоединяют мультиметр и измеряют сопротивление.

Исправный датчик при температуре жидкости в 100 градусов имеет сопротивление в 177 Ом. При +50 градусах сопротивление составляет 973 Ом. Если значения не соответствуют норме, то неисправный элемент стоит заменить. Если же показатели в пределах этих норм, то все в полном порядке.

Как заменить ДТОЖ

Прежде, чем приобретать новое устройство взамен старого, стоит уточнить маркировку на старом датчике. Приобретать лучше точно такой же прибор.

как проверить датчик температуры ваз 2110

Другие, хоть и похожие элементы, могут давать не те показания, ЭБУ неправильно их поймет, а на панели приборов водитель увидит ложные показания. В комплекте с новым элементом обязательно должна быть медная шайба. Если она отсутствует, ее покупают отдельно.

Демонтаж

Первым делом смотрят, что мешает подобраться к термостату и датчику. Мешает корпус воздушного фильтра – его необходимо снять. Далее рекомендуется слить антифриз из двигателя, но это не всегда обязательно. При замене прольется лишь немного жидкости, и ее всегда можно долить до уровня.

Затем после слива жидкости снимают клемму с АКБ, выбирают нужный датчик и снимают все, что к нему подсоединено. После отсоединения элемент просто выкручивают, держась за его грани руками или же ключом. После этого прибор можно снять.

Замена датчика без слива ОЖ

Если решено выполнять замену без слива жидкости, то нужно взять в руки новый прибор, а старый понемногу выворачивать. Когда датчик уже можно будет крутить вручную, ключ убирают и медленно руками выкручивают и прижимают элемент к отверстию. Когда станет ясно, что устройство выкрутилось, его быстро вынимают, а на его место также быстро устанавливают новый. Затем деталь закручивается и проверяется ее работоспособность.

Установка нового датчика

Новый датчик температуры ОЖ на ВАЗ-2110 устанавливается в обратном порядке. Опытные автомобилисты рекомендуют смазать резьбу элемента герметиком.

неисправности датчика температуры охлаждающей жидкости ваз 2110

Иногда наблюдаются течи охлаждающей жидкости из-под нового датчика. Процесс замены чрезвычайно простой и с ним без труда справятся даже новички, которые только сели за руль и раньше не знали ничего об автомобилях.

Датчик температуры воздуха

Наряду с ДТОЖ имеется еще один элемент, измеряющий температуру в этом автомобиле. Это датчик температуры воздуха на ВАЗ-2110. Он необходим для фиксации и контроля температур за бортом автомобиля. Он никак не влияет на приготовление смеси или другие параметры работы двигателя. Данный элемент является частью так называемой климатической системы ВАЗа-2110. Существует еще и датчик температуры салона, также являющийся частью климатической установки.

ваз 2110 датчик температуры

Не стоит путать данные датчики с ДТОЖ. Хоть это тоже терморезисторы, они имеют разные функции и предназначение. Эти элементы служат только для создания комфортных температур.

Заключение

Всем известны последствия перегрева двигателя – это испорченные в результате температурных деформаций детали мотора. Чаще всего подвергается воздействию головка блока цилиндров. Восстанавливать этот узел достаточно дорого. Также перегрев может нанести еще более существенный ущерб. При езде на богатой смеси двигатель потребляет чрезмерное количество топлива, выходят из строя свечи. На бедной смеси мотор нагревается и может перегреться. Всего этого можно избежать, если знать признаки неисправности ДТОЖ, уметь его менять и знать, где он расположен.
