Карбюратор К-151: устройство, регулировка, ремонт, неисправности, установка

Карбюратор К-151 часто устанавливался на российские легковые и малотоннажные авто. Эти агрегаты выпускаются ООО «Пекар». Производитель считает, что это лучшие и самые надежные карбюраторы из всех существующих. На заводе изготавливается три версии приборов для установки на четырехцилиндровые силовые агрегаты ЗМЗ и УМЗ объемом 2,45 литра. Ввиду сложности устройства карбюраторов К-151, регулировка и ремонт вызывали определенные затруднения у владельцев.

Устройство

В корпусе прибора проходят два канала – это камеры карбюратора. На дне каждой имеются заслонки с механическим приводом. Камер в карбюраторе две. Дроссельные заслонки открываются последовательно одна за другой по мере увеличения нагрузок. Первая камера и ее заслонка работают при малых и средних нагрузках. Вторая камера действует только при высоких.

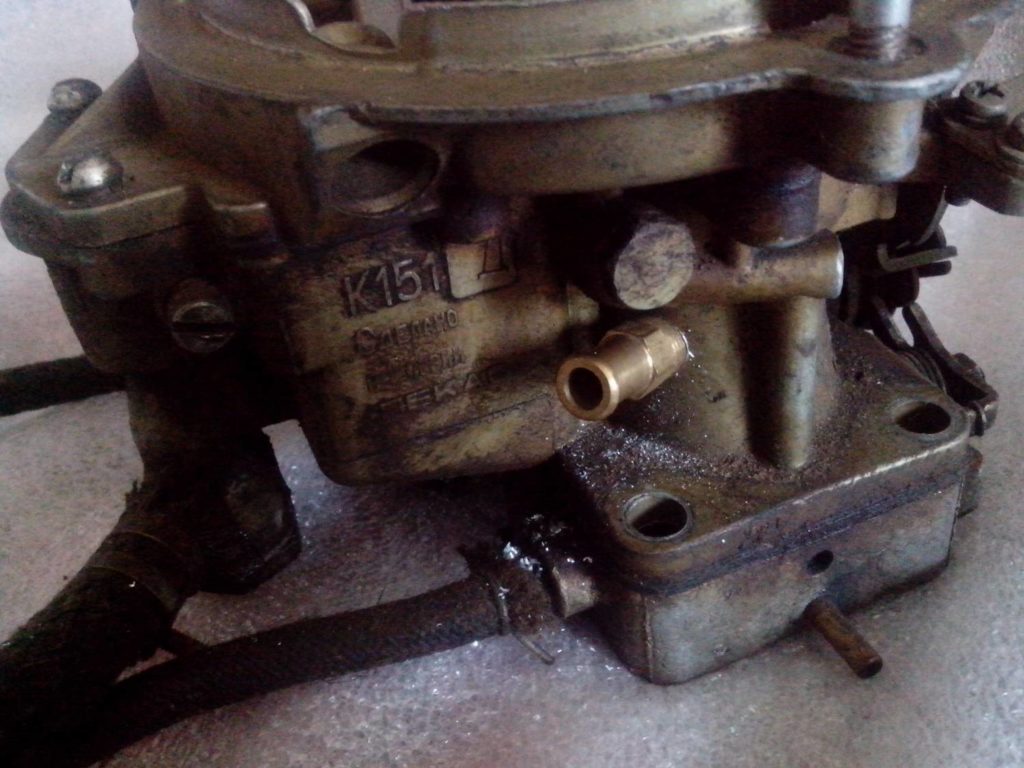

карбюратор к 151 жиклеры

В средней части корпуса имеются диффузоры. Они предназначены для создания разрежения, которое затем будет способствовать забора бензина из поплавковой камеры карбюратора.

Особенности поплавкового механизма

В конструкции поплавковой камеры карбюратора К-151 на УАЗ есть отличия от любых аналогичных приборов отечественного производства. Механизм вместе с запорной иглой находится внутри корпуса. Чтобы визуально проверить состояние камеры, требуется снять верхнюю крышку. При этом не нужно нарушать взаимодействие поплавка и бензина. Эта конструкция называется поплавковой камерой с подачей топлива снизу.

Особенности конструкции

Прибор представляет собой три отдельные части. Верхняя выполняет функцию крышки. На ней имеются шпильки, посредством которых устанавливается воздушный фильтр. Кроме того, в крышке предусмотрены балансировочные отверстия для поплавковой камеры, детали пускового механизма, винты крепления к корпусу.

собранный карбюратор к 151

В средней части находится поплавковая камера механизма, топливоподводящий штуцер, к которому подключатся шланги карбюратора К-151, а также дозирующая система.

В нижней части расположены дроссельные заслонки и их механизм, а также устройство, обеспечивающее двигателю работу на холостом ходу. Оно закреплено при помощи винтов через картонную и текстолитовую прокладки. В устройстве имеются и другие системы, без которых работа прибора будет невозможна.

Особенности поплавкового механизма

Данный механизм нужен для того, чтобы в поплавковой камере всегда был определенный уровень топлива. Уровень бензина должен поддерживаться, чтобы двигатель мог работать стабильно. Если топлива будет меньше, то смесь станет бедной, что скажется на расходе топлива. Уровень контролируется при помощи поплавка и специального клапана. Когда уровень нормальный и поплавок поднят, клапан будет закрыт и не допустит попадания новой порции бензина.

Когда уровень горючего недостаточный, поплавок опустится вниз и откроет игольчатый клапан, тем самым обеспечивая доступ бензину. По мере того, как камера будет заполняться, поплавок будет подниматься вверх. В результате закроется игольчатый клапан.

Одновременно с тем, что расход топлива непостоянен, меняется и его подача со стороны топливного насоса. Это позволяет исключить повышение давления на входе карбюратора. Уровень в поплавковой камере непостоянный и не сохраняется в разных режимах работы мотора.

ГДС – главные дозирующие системы

ГДС в первой и второй камере карбюратора имеют одинаковое устройство. Дозирующие системы состоят из топливных и воздушных жиклеров карбюратора. В К-151 они установлены в нижней части в поплавковой камере. Под жиклерами в двух камерах имеются эмульсионные трубки.

Система холостого хода

Это полностью автономная система для приготовления смеси. Она обеспечивает интенсивное распыление бензина в потоке воздуха, поступающего в камеры сгорания в режиме холостого хода. Благодаря этой системе, мотор может стабильно работать при закрытых или прикрытых дросселях.

вид карбюратора к 151

Зачастую именно с этой системой у многих возникают проблемы. Не зная устройство карбюратора К-151, ремонт и регулировка холостого хода могут вызвать массу трудностей (особенно на грязных, необслуживаемых карбюраторах).

Установка

Карбюратор устанавливается на коллектор и заворачивается болтами. Посадочное место на автомобилях рассчитано именно на эту модель карбюратора.

детали карбюратора к 151

Далее нужно подключить шланги, которых имеется несколько, а подключаются они в определенном порядке. Так, главный патрубок подключатся к штуцеру под поплавковой камерой. Обратку соединяют с нижним отводом. Тонкие шланги идут от ЭМК. Один из этих патрубков соединяется с клапаном экономайзера ХХ. Второй соединяется с нижним штуцером, расположенным с другой стороны от корпуса заслонок. Еще один вывод подключатся к вакуумному регулятору УОЗ.

Типичные неисправности

Неисправностей у карбюраторов не так уж и много. Зная устройство карбюратора К-151, ремонт и регулировка не вызовет трудностей даже у новичков. Неисправности связаны с неверной регулировкой или неправильным ремонтом.

Так, одна из самых главных неисправностей, устранить которую очень сложно, это повышенный расход топлива. Также выхлопные газы могут быть темными ли черными. Потеря динамики говорит о неисправности в системе питания. Еще одна популярная неисправность – это холостой ход. Он либо пропадает совсем, либо мотор на холостом ходу не может работать стабильно.

Чаще всего большинство проблем можно решить прочисткой жиклеров карбюратора К-151. Воздушные и топливные жиклеры могут забиваться из-за некачественного бензина, старых шлангов, грязных воздушного и бензинового фильтра.

карбюратор к 151 в отрытом виде

Другая причина, из-за которой двигатель может работать нестабильно – это перегрев карбюратора. Металл корпуса агрегата очень мягкий и по причине перегрева легко деформируется. В результате между крышкой и корпусом образуется щель. Через нее подсасывается лишний воздух, и отрегулировать карбюратор хоть как-то стабильно не представляется возможным. Нередко причиной неисправности карбюратора К-151 может быть износ элементов и узлов. Это касается резиновых мембран, пружинок, жиклеров.

Мотор глохнет на холостом ходу

Чаще всего причина в засоренном топливном жиклере холостого хода. Он находится на электромагнитном клапане. Также причиной становится и сам электромагнитный клапан. Если элемент рабочий, а холостого хода нет, то нужно чистить жиклер и канал ХХ. Зная устройство карбюратора К-151, ремонт, регулировка и тюнинг его не потребуют много времени.

Что делать, если его заливает топливом?

Причиной большого количества топлива может быть игольчатый клапан. Если игла износилась, она уже не может удерживать давление топлива, и оно поступает в поплавковую камеру. Для ремонта нужно снять крышку, снять ось поплавка, выкрутить клапан и заменить его новым.

Провал

При нажатии на газ двигатель не набирает скорость, замедляется и может заглохнуть – такие провалы случаются чаще всего из-за засоренной ГДС.

трубки карбюратора к 151

Устраняется эта неисправность при помощи прочистки главной дозирующей системы. Также провалы могут быть из-за неполадок ускорительного насоса. Изношенные элементы следует заменить, а канал прочистить сжатым воздухом.

Заключение

Установка карбюратора К-151 вместо старого К-126 даст значительный прирост мощности и хорошую топливную экономию. При регулярном уходе этот карбюратор не доставит владельцу лишних проблем. Ремонт заключается в замене ремкомплектов.
