Группа безопасности котла в системе отопления - принцип работы, установка и особенности

Котельное оборудование представляет одну из самых требовательных категорий инжиниринга (с точки зрения обеспечения безопасности). Это касается не только агрегатов на газовом топливе, но и популярных в наше время бойлерных установок в силу сложности их коммуникационной инфраструктуры. Поэтому в отопительную инфраструктуру внедряется группа безопасности котла, обеспечивающая контроль оборудования с элементами управления. Такие системы поставляются в базовой комплектации с агрегатом, но при необходимости можно разработать и собственный проект защитного комплекса, учитывая индивидуальные условия эксплуатации.

Особенности систем безопасности для котлов

Работа котельного оборудования сопровождается множеством процессов, зависящих друг от друга. Связано это с тем, что современные отопительные системы решают не только задачи обогрева, но и, к примеру, поддерживают горячее водоснабжение. А для этого требуется подключение циркуляционного насоса. В итоге формируется целый комплекс дополнительных устройств, так или иначе влияющих на работоспособность основного агрегата. Даже в простейшем исполнении группа безопасности твердотопливного котла должна фиксировать целый ряд рабочих параметров, не говоря про контуры обвязки с реле управления и коллекторами. Если же установка подключается к трубам радиатора, то измерительные приборы должны будут учитывать и его текущее состояние. Отдельное внимание уделяется герметизации, утечкам и контролю электротехнических параметров.

Компоненты группы безопасности

Набор функциональных компонентов может различаться в зависимости от конкретного агрегата и условий его эксплуатации, но в базовом исполнении его формируют три элемента:

• Манометр. Устройство для контроля показателей давления. В некоторых системах этот прибор выполняет сугубо информационную задачу для пользовательского учета, но последние модели котлов предусматривают связку датчиков манометра с регулирующей арматурой. Иными словами, при фиксации отклонений от норматива в показателях давления защитные механизмы могут автоматически отключать оборудование или переводить его в аварийный режим.
• Предохранительный клапан. Данное устройство как раз относится к регулирующей арматуре. Другое дело, что группа безопасности котла может держать под контролем и другие рабочие показатели (температуру, герметичность, коэффициент влажности), отклонения в которых также приведут к автоматическому срабатыванию клапана.
• Автоматический воздухоотводчик. Устройство в самое верхней части бойлерных агрегатов, предназначенное для отвода излишков воздуха в системе.

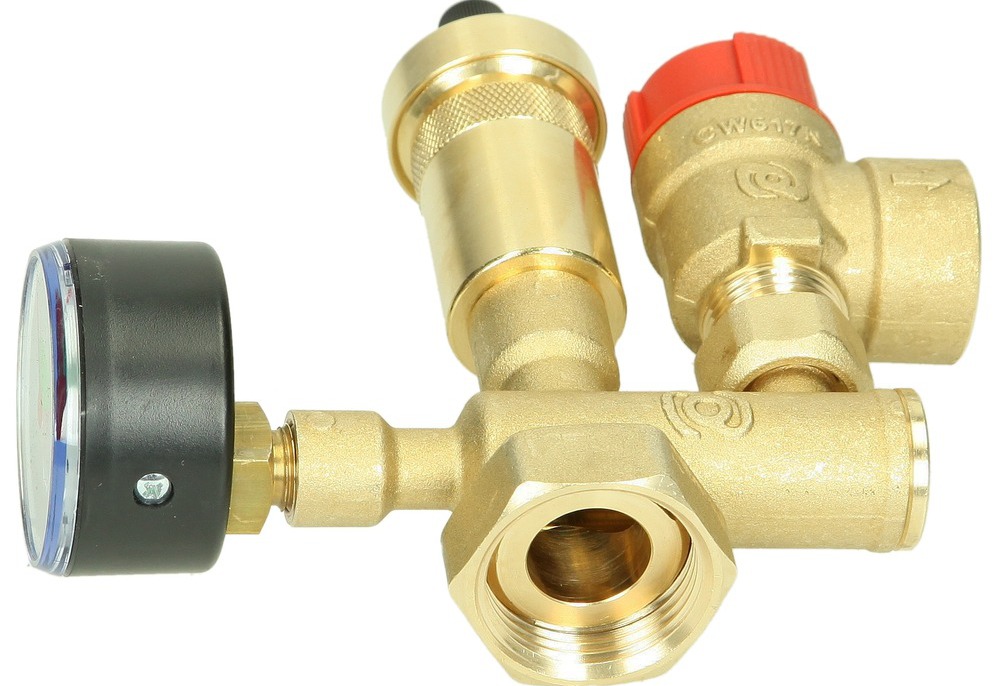

Физически перечисленные компоненты могут располагаться и по отдельности в разных частях оборудования, и в едином корпусе. Во втором случае используются небольшие латунные конструкции, на разных сторонах которой монтируются рабочие компоненты.

Принцип действия системы

Группа безопасности контролирует показатели давления, отслеживая также утечки и другие нарушения в рабочих параметрах. В обычном состоянии система лишь фиксирует важные с точки зрения защиты оборудования значения, никак не вмешиваясь в процессы отопления и водоснабжения. В момент срабатывания индикации (например, когда давление превышает норму допустимого), предохранительная арматура осуществляет сброс воды или пара. Происходит своего рода разгрузка оборудования до момента, пока давление не придет в норму.

В расширенном варианте группа безопасности для котлов также обеспечивается гасителем гидравлических ударов, который целенаправленно оберегает манометр от воздействия агрессивной окружающей среды. Параллельно с этими процессами осуществляется отвод газов и лишних воздушных масс из трубопровода. Опять же, регулировать эти функции может пользователь посредством механики, а в новейших системах контроль перекладывается на программируемую автоматику.

Установка группы безопасности котла

В стандартном исполнении устройство монтируется на выходной линии из бойлерной установки или теплового генератора. Важно учесть, что в промежутке между точкой установки и котлом не должна стоять водозапорная арматура. Имеет значения и сама конфигурация монтажа. Устанавливать группу безопасности котла следует таким образом, чтобы предохранительный клапан с воздухоотводчиком заняли вертикальное положение. Для манометра это не принципиально – главное, чтобы его информационная панель была видна самому пользователю. Далее подключается расширительный резервуар бойлерной установки. Его монтируют через патрубок группы безопасности со свободной резьбой.

Производители устройств

Лидирующие позиции в сегменте предохранительной арматуры для отопительного оборудования занимает группа безопасности котла Watts и, в частности, ее семейство KSG. В стандартных исполнениях приборы ориентируются на мощность систем до 50 кВт с точкой срабатывания в 3 бара. Достойные по качеству варианты предлагает и компания Valtec как известный изготовитель котлов. В частности, под этой маркой можно найти предохранительные узлы, рассчитанные на установки с тепловой мощностью до 45 кВт и работающие при температурах порядка 120 °С. Для бытового сегмента стоит рекомендовать также разработки компаний FAR и Stout, приближенные к характеристикам малогабаритных настенных бойлеров.

Сколько стоят группы безопасности?

Что касается ценников, то они в среднем варьируются в диапазоне 2-5 тыс. руб. Например, компенсатор гидроударов FAR оценивается в 2,5 тыс., а группа безопасности котла KSG 30 G доступна за 5,5 тыс. Причем на стоимость может влиять не только состав комплекта, но и качество примененных в конструкции материалов.

Заключение

Использование систем защиты и контроля для ответственного оборудования в доме – обязательная мера обеспечения безопасности. Как уже отмечалось, сами изготовители отопительных агрегатов стремятся дополнять продукцию современными и функциональными средствами контроля. Тем не менее в качестве базового решения можно использовать и стандартную группу безопасности котла. Цена такой арматуры в 2-3 тыс. более привлекательна по сравнению с затратами на высокотехнологичные комплексы управления, включающие электронные датчики и цифровые панели. Но, механические средства защиты имеют и массу своих недостатков, среди которых необходимость ручного управления и в целом низкая эргономика. Другое дело, что и в этой категории все чаще появляются расширенные комплекты с включением электронных и программируемых систем защиты. Некоторые из современных наборов допускают и возможность обвязки с пожарной сигнализацией и климатическим оборудованием.
