Втягивающее реле стартера: устройство, назначение, возможные неисправности и ремонт

Стартер – это один из основных узлов любых двигателей. От того, исправен ли он, зависит запуск мотора. Если на автомобиле, оснащенном механической коробкой передач, в случае выхода стартера из строя можно запустить мотор народным способом «с толкача», то на машинах, оснащенных АКПП, при нефункционирующем стартере проделать такую операцию невозможно.

Важно следить за тем, чтобы стартер всегда находился в исправном состоянии. Один из важных узлов – втягивающее реле стартера. Наверное, каждый сталкивался с неисправностью, когда при повороте ключа в замке зажигания из-под капота раздаются щелчки, а привычных звуков вращения нет. Это говорит о том, что втягивающее реле вышло из строя. Давайте рассмотрим, как оно устроено, для чего необходимо, как его ремонтировать.

Принцип действия

Одним из первых стартеров было устройство, разработанное и собранное Чарльзом Каттерингом еще в начале прошлого века. Изначально этот агрегат представлял собой обыкновенный электрический мотор. В этом устройстве втягивающее реле стартера отсутствовало, а после запуска двигателя электромотор переходил в режим работы генератора.

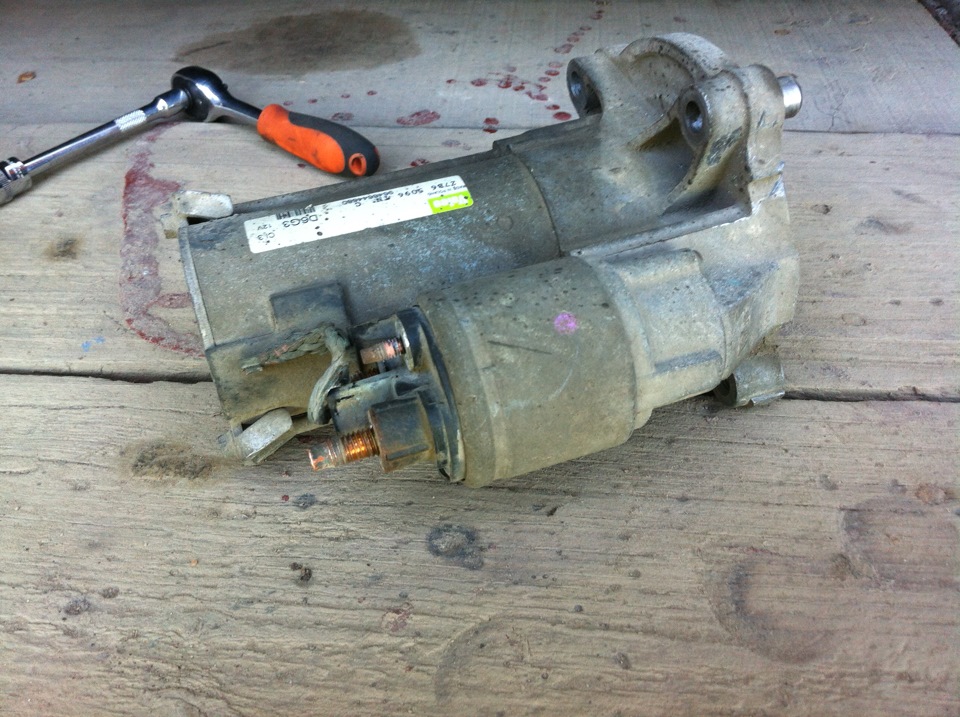

щелкает стартер не крутит

Позже известный изобретатель и специалист в области автомобильной промышленности Винсент Бендикс предложил стартер, оснащенный специальным реле. Схема и устройство этого реле дошли до наших дней без каких-либо серьезных изменений.

Этот механизм представлял собой электрический двигатель, втягивающее реле стартера, вилку, а также бендикс или опережающую шестерню.

При запуске двигателя на реле подается напряжения от АКБ с замка зажигания или через дополнительные пусковые реле. После срабатывания за счет электромагнитной индукции замыкались специальные контактные пятаки. Благодаря этому на электромотор стартера подавалось напряжение. Якорь стартера заставлял двигаться вилку, которая, в свою очередь, толкала муфту холостого хода вместе с шестерней. Последнюю в честь создателя называют бендиксом. Деталь входила в зацепление с зубцами на венце маховика, и двигатель запускался.

Назначение

Втягивающее реле стартера выполняет две важные функции. Это создание электрического контакта для запуска электромотора и приведение бендикса в движение для последующего его зацепления с маховиком двигателя.

Устройство

Реле состоит из следующих элементов. Так, механизм собран в корпусе. В нем находятся две обмотки – это удерживающая и втягивающая. Иногда эти обмотки могут быть совмещены в одну. Также реле имеет якорь и сердечник. Первый оснащен возвратной пружиной. Кроме этого, устройство оснащено вилкой, штоком, демпферной пружиной, контактной пластиной, болтами и пятаками.

стартер крутит

Всю основную работу в этом реле выполняет якорь с обмоткой. После поступления электрического импульса с аккумуляторной батареи внутри возникает электромагнитное поле, заставляющее якорь двигаться вдоль трубки. Когда импульс перестает подаваться, якорь выходит из сердечника.

Возвратная пружина реле сжимается, как только на нее начинает воздействовать якорь. Вместе с ходом пружины начинает вращаться бендикс.

Магнит с обмотками внутри реле – это не что иное, как пара катушек с различными свойствами. Одна из них выполняет только втягивающую роль и подключена к электрическому мотору, другая – только удерживающая и подключается к управляющему выводу.

На якорь в момент запуска воздействует магнитное поле второй катушки. Оно не дает ему выйти из сердечника.

Типичные неисправности

Среди всех проблем, которые случаются со стартером, большая часть связана именно с этим тяговым реле. Рассмотрим самые типичные неисправности.

В процессе работы стартер испытывает огромные нагрузки. Чаще всего он устанавливается в нижней части двигателя. Это зона, в которую попадает большое количество пыли и грязи, воды, других жидкостей. Конструктивно втягивающее реле объединяется с корпусом стартера. Если учесть место нахождения реле, то оно также испытывает серьезные нагрузки. Пусковые токи при запуске двигателя могут доходить до 500 А и выше. Это ведет к разрушению контактных пятаков, контактной пластины и контактных болтов.

втягивающее рено

Среди основных неисправностей можно выделить обрывы, разрушение или выгорание обмоток. Также нередко разрушаются контактные зоны на пятаках и контактной пластине. Горят зажимы контактных болтов. Нередко ломается вилка, залипает шток реле или якорь. Разрушаются пружины.

Симптомы неисправностей

Каждая неисправность имеет определенные симптомы, по которым их можно выявлять. К примеру, если из строя вышли обмотки, то стартер не будет срабатывать. Разрушенные контактные зоны можно диагностировать по тому, что элемент будет работать «через раз». Если обламывается вилка, то втягивающее реле стартера щелкает, стартер не крутит или крутит, но опять же – не всегда. О залипшем якоре или штоке, сломанных пружинах скажет заедание бендикса при запуске двигателя. Эта неисправность может быть довольно опасной – так можно повредить маховик.

Как проверить втягивающее реле?

Тяговое реле стартера в большинстве моделей находится непосредственно на корпусе стартера. Чаще всего деталь можно найти вверху или сбоку. К этому узлу можно добраться, если есть хороший доступ к стартеру. В большинстве случаев они установлены в месте под выпускным коллектором. Но есть автомобили, где стартер располагается спереди.

втягивающее реле стартера щелкает стартер не крутит

Проверять реле следует, начиная с измерений сопротивления мультиметром. В некоторых старых авто напряжение на обмотку подается с замка зажигания. При помощи мультиметра замеряют и прозванивают обмотку. В современных моделях автомобилей питание подается через реле ЭБУ. Оно устанавливается в блоке предохранителей. Для проверки втягивающего реле стартера «Рено» и других моделей лучше предварительно ознакомиться с электрической схемой.

Данную операцию можно провести и около стартера. К нему подходят два провода – один толстый от АКБ, а второй - более тонкий и подключен к реле на стартере. Сопротивление между выводом реле и массой должно находиться в диапазоне от 0,5 до 5 Ом. Однако здесь имеется один нюанс. В большинстве автомобилей в цепь реле включен и электродвигатель, а если в нем изношены щетки, то контакт будет утерян – реле не будет прозваниваться. Если до проверки стартер работал, то нужно по нему хорошо постучать.

Диагностика реле без мультиметра

Можно проверить втягивающее реле стартера ВАЗ-2107 и без мультиметра. Для этого понадобится демонтировать механизм. Затем к нему подключают провода и соединяют их с АКБ. Одним проводом соединяют плюсовой контакт аккумулятора с соответствующим контактом на стартере.

втягивающее реле стартера рено

То же самое проделывают и с минусовым выводом. Остается только коснутся минусовым проводом к корпусу устройства. Если во втягивающем будет слышен характерный щелчок, то оно находится в исправном состоянии. Если щелчка нет, тогда поможет замена втягивающего реле стартера ВАЗа.

Ремонт

Различные производители могут укомплектовывать стартер разборными или неразборными реле. В случае если разобрать узел не представляется возможным, то его просто меняют. Для этого нужно всего лишь открутить два болта.

втягивающее стартера щелкает стартер не крутит

Если реле разборное и если при проверке не срабатывает втягивающее реле стартера, то можно попробовать его отремонтировать. Ремонтные работы заключаются в следующем.

Первым делом откручивают крепления на передней крышке. Затем опаивают концы обмотки. После снятия крышки можно получить доступ к источникам проблемы – это могут быть силовые контакты. Если они изношены, то их следует заменить. Если контакты подгорели, то их шлифуют.

ремонт втягивающего стартера своими руками фото

Именно так производится ремонт втягивающего реле стартера своими руками. Дальше остается только собрать узел, установить его на стартер и проверить работу.

Заключение

Итак, мы выяснили, что собой представляет втягивающее реле стартера и как оно действует. Как видите, проверить работу данного элемента можно своими руками. Без помощи специалистов также получится выполнить и ремонт втягивающего реле.
