Схема подключения стеклоподъемников. Установка электростеклоподъемников

В жизни комфорт ценят абсолютно все, даже те, которые утверждают, что не это главное. Эта характеристика важна в любом автомобиле, а особенно в отечественном, например, в «семерке». В статье мы рассмотрим, как осуществляется подключение стеклоподъемников, схему, особенности монтажа на примере отечественного автомобиля ВАЗ-2107.

Для чего нужны стеклоподъемники

Конечно, комфорта не очень много прибавит электрический стеклоподъемник – останется огромный люфт руля, дребезжащие кузовные части, элементы панели, слишком громкий звук мотора и иногда появляющийся гул заднего моста. Но с точки зрения удобства, станет намного лучше – не придется постоянно руками крутить ручку, чтобы приоткрыть окно для проветривания. Впрочем, проветривание в «семерках» и не нужно – отверстий в кузове достаточно, чтобы извне поступал свежий воздух.

Установка электростеклоподъемников

Нажатием на кнопку водитель сможет поднять или опустить стекло на нужной двери. Обратите внимание на то, что лучше всего устанавливать электрические приводы на все двери – это увеличит удобство пользованием. Но, даже если поставить приводы только на передние двери, это окажется удобнее, нежели вращать руками ручки. Но нужно выполнить строго по схеме подключение стеклоподъемников, иначе работать они попросту не будут.

Стандартные стеклоподъемники

На отечественных автомобилях «классического» семейства устанавливались исключительно стеклоподъемники с ручным приводом. Например, на первых «семерках» ставились реечные, на «девятках» и «копейках» тросиковые. Почему такие механизмы ставили? Да просто отечественные конструкторы старались уменьшить стоимость машины, поэтому ради экономии устанавливались устройства с пластиковыми шестеренками. И они выходят из строя достаточно быстро.

В начале 90-х конструкторы, которые разрабатывали «семерки», поняли свою ошибку и начали устанавливать на машины тросиковые стеклоподъемники, но все равно привод ручной. Особенность таких конструкций заключается в том, что они ремонтопригодны. Если в реечных при поломке пластиковой шестеренке требовалась замена всего механизма (а найти в продаже его очень сложно), то при неисправности тросиковой системы ремонт выполнить более чем реально.

Схема подключения кнопки стеклоподъемника

Принцип работы всех механизмов (как тросиковых, так и реечных) одинаков – ручкой вращается система, на которой закреплено стекло. В зависимости от типа стеклоподъемника либо перемещается шестеренка по зубчатой вертикальной рейке, либо натягивается трос.

Электрические приводы

Намного продвинутей оказываются приводы с электромоторами. Но они на «классические» автомобили ВАЗ устанавливались исключительно автовладельцами – на заводе такая опция не была предусмотрена. Главное (по мнению тех, кто производил эти машины на протяжении почти 30 лет) – это колеса на железном кузове и какой-нибудь мотор, лишь бы в движение приводил эту всю конструкцию.

Если присмотреться внимательнее, то будет видно, что комфортом конструкторы не озадачивали себя, думали только о том, как сэкономить на производстве. И в автомобильной схеме подключение стеклоподъемников не было предусмотрено. Поэтому всю проводку приходится монтировать самостоятельно.

Подключение стеклоподъемников ВАЗ

Но многие автовладельцы взяли на себя обязанность завода и занялись установкой электростеклоподъемников самостоятельно. Чаще всего выбор падает на шарнирно-рычажные механизмы, у которой можно выделить несколько преимуществ:

  1. Достаточно низкая стоимость комплекта.
  2. Электрические стеклоподъемники просты в монтаже.
  3. Не нужно искать комплектующие – все, что необходимо для установки, уже имеется в наличии, в том числе провода и кнопки.
  4. Устройства имеют высокую надежность, быстро работают и не издают шума (последнее преимущество более актуально для современной Весты, нежели для «семерки»).

Готовимся к установке: необходимые инструменты

Для того чтобы установка электростеклоподъемников прошла без проблем, вам потребуется наличие определенных инструментов и материалов. Вот примерный список:

  1. Комплект электропривода для конкретного автомобиля. Обратите внимание на то, что комплекты для всех автомобилей различны.
  2. Плоская отвертка.
  3. Линейка.
  4. Штангенциркуль.
  5. Набор рожковых и накидных ключей.
  6. Маркер.
  7. Набор торцовых ключей или головок.
  8. Электрический шуруповерт и сверла по металлу.
  9. Смазки силиконовая и ШРУС.

Подготовив все эти инструменты, можно приступать к монтажу приводов на автомобиль.

Подготовительные работы

Прежде чем производить подключение стеклоподъемников на ВАЗ-2107, нужно поставить все компоненты на свои места и проложить всю проводку. Но сначала осуществляете подготовку – открываете капот и отключаете полностью аккумулятор, чтобы исключить возможность появления короткого замыкания. Начинаете все работы с передней двери (водительской). Сначала снимаете со штатного стеклоподъемника ручку, из-под нее нужно вынуть стопорную шайбу.

Предохранитель стеклоподъемника

Аккуратно раздвигаете при помощи плоской отвертки края стопорной шайбы, а ручку вытягиваете в свою сторону. Затем необходимо при помощи все той же плоской отвертки поддеть пластиковые заглушки по всему периметру. Их нужно извлечь, чтобы открыть полностью доступ к болтам, которые удерживают обшивку. Их нужно выкрутить ключом на «8». После этого обшивка полностью снимается.

Демонтаж стандартного стеклоподъемника

В том случае, если планируете установить и задние электростеклоподъемники на автомобиль, то придется разбирать все двери. Поэтому на первом этапе снимите обшивку со всех дверей, после чего приступайте к разборке механизмов. Открыв доступ к тросиковому механизму и крепежу стекла, можно приступать к демонтажу. Сначала выдвигаете стекло до упора вверх и закрепляете при помощи скотча.

После этого выкручиваете все болты креплений, которые имеются на стекольных каретках. Причем нужно их выкручивать как на механизме, так и на стекле. После этого из дверцы можно вытянуть весь механизм и приступать к монтажу электрического.

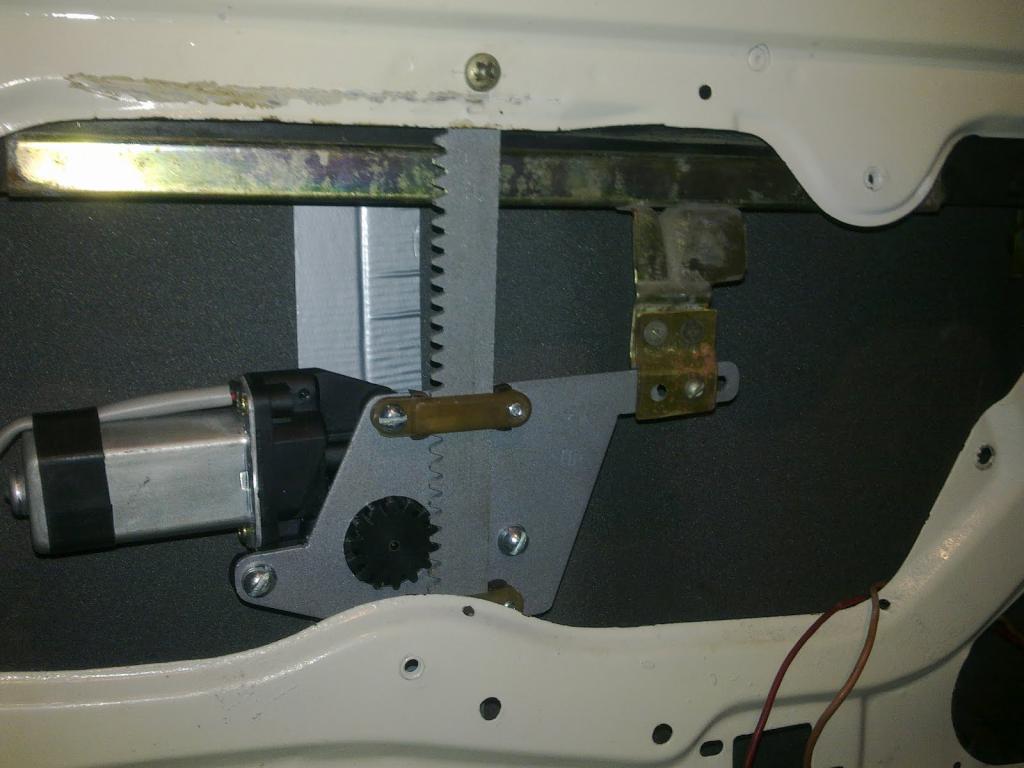

Установка электрического привода

К каждому комплекту электрических стеклоподъемников прилагается инструкция, в которой указана схема монтажа всех элементов привода, а также принципиальная схема. Она позволяет увидеть, как подключить электростеклоподъемники к бортовой сети автомобиля. В этой же инструкции, которая описывает установку привода на «семерку», указано, как располагаются относительно друг друга отверстия, в которых крепится рейка. Расстояние измеряете с помощью линейки и штангенциркуля, намечаете расположение отверстий с помощью маркера.

Как подключить электростеклоподъемники

Отверстие проделываете сверлом на 5,5 мм, вставленным в шуруповерт или дрель. Механизм электростеклоподъемника устанавливается через правое отверстие в дверце. Далее совмещаете в рейке отверстия с теми, которые сделали в дверце. Остается только зафиксировать рейку болтами на 10, которые должны присутствовать в комплекте для установки.

Работа с электрикой

Помните, что при помощи предохранителя стеклоподъемника можно защитить все важные узлы от короткого замыкания.

Комплект электрических стеклоподъемников

Процедура настройки электрики выглядит примерно таким образом:

  1. На электродвигатель нужно подать напряжение напрямую от аккумуляторной батареи. При этом ротор должен вращаться, а весь механизм подниматься вверх. И нужно дождаться того момента, когда в крепежах механизма отверстия будут совмещены с теми, которые находятся на каретках стекла. Только после этого можно зафиксировать стекло.
  2. Если нет проводки (не предусмотрена установка ЭСП заводом-изготовителем), то ее нужно прокладывать по технологическим отверстиям, которые находятся в двери и кузове. Вам нужно провести провода к панели приборов.
  3. Располагать кнопки управления можно в любом удобном месте, но лучше всего поставить их в дверной ручке. Но на отечественных автомобилях чаще их устанавливают в районе прикуривателя или около ручника.
  4. Все подвижные части электропривода обязательно нужно смазать – подойдет состав типа ШРУС.
  5. Через предохранитель стеклоподъемника подаете напряжение на всю систему и проверяете работу.
  6. При отсутствии неисправностей можно устанавливать обшивку и провести повторную проверку.

В статье приведена схема подключения кнопки стеклоподъемника. Рекомендуется все силовые цепи коммутировать посредством реле, чтобы сохранить целостность кнопок.

На что обратить внимание

На отечественных автомобилях ВАЗ монтаж задних стеклоподъемников примерно такой же, как и передних. Одно отличие – расположение ручки управления. Поэтому придется сверлить отверстия в двери с небольшим смещением. И еще – один комплект ЭСП, который можно встретить в продаже, рассчитан на монтаж в две двери. Поэтому, если у вас есть желание поставить оборудование во все двери, нужно купить четыре комплекта. И произвести подключение стеклоподъемников по схеме, приведенной в статье. Она включает в себя систему доводчика стекол при постановке на охрану - это вдвойне улучшает удобство пользования автомобилем.

Задние электростеклоподъемники

Также рекомендуется заранее полностью собрать комплект, а затем ставить его в дверцу. И весь механизм обязательно поместить в крайнее нижнее положение. Если это не сделать, то привод поставить через технологическое отверстие не получится.

Обратите внимание на схему подключения кнопки стеклоподъемника, сверьтесь несколько раз, чтобы не допустить ошибок. При проверке механизма нужно смотреть на то, как двигается стекло, присутствуют ли посторонние звуки и скрипы.
