Балансировочный станок: характеристики, инструкция по эксплуатации и ремонту

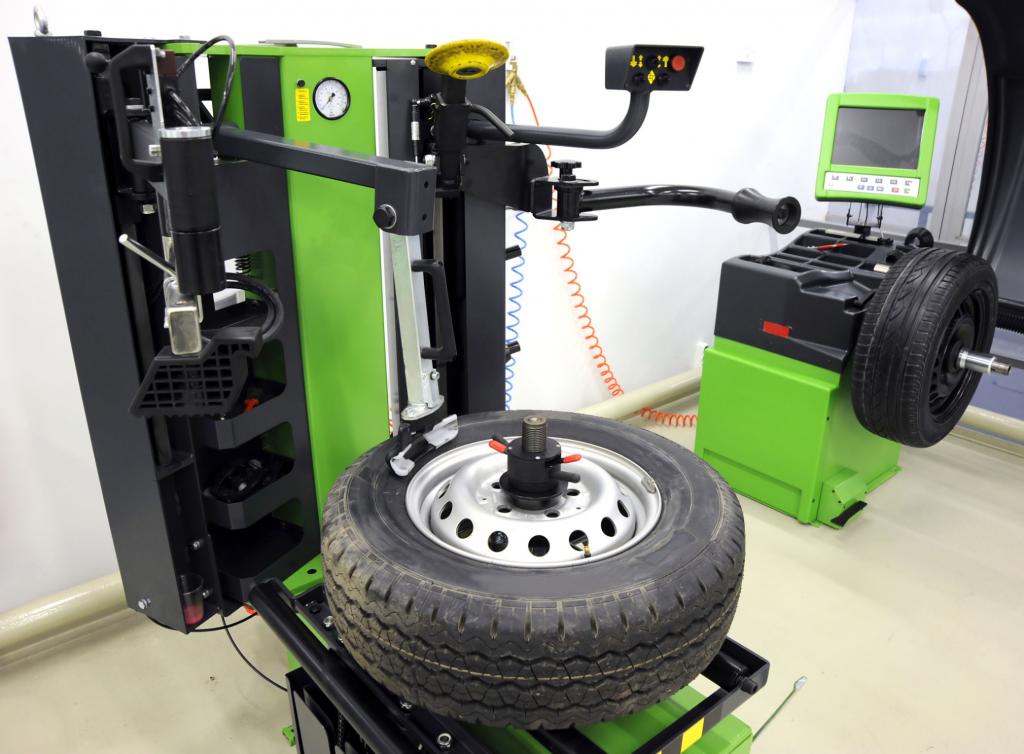

На сегодняшний день автомобиль имеется у многих граждан. Так как транспортное средство являет собой достаточно сложный механизм, то с ним случается много разных поломок. Одна из них заключается в дисбалансе дисков и шин. По этой причине балансировочный станок является очень важным оборудованием. Качество балансировки шин и дисков напрямую зависит от точности, с которой станок справляется со своей задачей. Станок может помочь в следующем:

• облегчает труд рабочих, так как балансировка проводится специальным прибором;
• увеличивает уровень пропускной способности поста.

Общий принцип работы

Как работает балансировочный станок? В общем виде принцип его действия выглядит следующим образом:

• Для начала работы необходимо установить колесо на специальный рабочий вал станка.
• При помощи специальных конусов нужно провести центрирование колеса и более точно его установить.
• Далее либо вручную, либо в автоматическом режиме колесо разгоняется до необходимой скорости.
• У балансировочного станка имеется специальное измерительное устройство, которое считывает параметры движения колеса на валу. После этого оно передает их на обработку в процессор устройства.
• Процесс обрабатывает данные, составляет отчет о неисправности или исправности колеса, после чего отчет передается на дисплей.

Как измеряются параметры

Далее стоит обратить внимание на то, как балансировочный станок проводит оценку колеса посредством измерения его параметров. Для этого объект условно разделяется на две плоскости - горизонтальную и вертикальную. Благодаря этому шина также условно делится на 4 равные части.

Точность монтажа колеса на вал балансировочного станка играет решающую роль при определении его параметров. В идеальном варианте все 4 части должны быть равны между собой. Если нарушить перпендикулярность установки колеса на вал, то нарушится и разделение его на части, а значит, снятие данных будет изначально происходить с ошибкой.

Виды устройств

На сегодняшний день существует три основных типа балансировочных станков.

1. Станки для работы с колесами легковых авто.
2. Станки для работы с колесами грузовых авто.
3. Станки универсальные. Могут применяться для оценки колес и легковых, и грузовых авто.

Основная разница между этими типами устройств заключается в двух основных характеристиках балансировочного станка - грузоподъемность и диаметр. Также стоит отметить, что грузоподъемность напрямую зависит от диаметра шины.

Классификация агрегатов осуществляется еще и по способу управления. В данном случае речь идет об автоматических или ручных приборах. В случае автоматических станков все данные о колесе он будет считывать самостоятельно. Настройка балансировочного станка ручного типа заключается в том, что все исходные данные должны быть загружены оператором вручную. Естественно, что разница во времени обслуживания на автоматическом и ручном станке сильно отличается и автомат работает гораздо быстрее. Это обусловлено тем, что система будет сама считывать геометрию и другие параметры покрышки. Что касается технологий, используемых станком для измерения параметров, то здесь применяются самые разные методы, включая лазерные технологии.

Основные элементы конструкции

Станки, эксплуатирующиеся в настоящее время, состоят из 4 основных элементов:

• электродвигатель в качестве приводного устройства;
• устройство для балансировки;
• устройство для измерения параметров;
• прибор для коррекции.

Вращение колеса на валу происходит за счет усилий электрического двигателя. Наиболее старые и примитивные станки использовали в качестве привода ручные усилия оператора. Для балансировки колеса оно должно быть помещено на вал, после чего при помощи специальных конусов проводится его центрирование. Очень часто ошибки балансировочного станка связаны с износом данных конусов. Из-за этого дефекта погрешность всего прибора сильно увеличивается.

Неисправности агрегата

Как откалибровать балансировочный станок? Как уменьшить погрешность? Эти и другие вопросы будут неизбежно возникать после длительной эксплуатации станка, так как с течением времени его отдельные детали приходят в негодность. Условно все поломки таких агрегатов делятся на две группы - механическое расстройство и поломка электрических узлов.

В последнем случае чаще всего проблема связана с выходом из строя одного из любых датчиков. Что касается механических поломок, то они обычно возникают из-за ударов, падений или любых других внешний воздействий на оборудование. Обычно начинать искать в станке следует после появления таких признаков:

• для получения правильно сбалансированного колеса требуется несколько циклов проверки вместо одного;
• параметры тестируемых дисков определяются неверно.

Калибровка станка, о которой упоминалось ранее, необходима для того, чтобы определить тип поломки. После нахождения причины неисправная деталь обычно просто заменяется новой. Это связано с тем, что отремонтировать сломанную деталь гораздо сложнее, чем купить новую, что делает ремонт станка нецелесообразным. Кроме того, даже если отремонтировать какой-либо элемент, то, скорее всего, именно он снова выйдет из строя в ближайшее время.

Работа со станком

Инструкция по эксплуатации балансировочного станка прилагается к каждой модели в отдельности. Однако в общем виде ее можно представить следующим образом.

Для того чтобы начать работать с таким агрегатом, следует зафиксировать диск. Обычно это осуществляется за счет одной гайки и конуса. После этого следует обязательно проверить надежность крепления, так как скорость во время проверки может быть достаточно большой и объект может сорваться. После этого устройство можно включать в работу, диск или покрышка будут раскручиваться, а показатели будут измеряться и записываться для дальнейшего вывода на дисплей. После того как этот этап завершится, можно приступать к сравнению полученных данных с эталонными. Разница между ними может составлять не более 2 и 1,5 градуса. В данном случае погрешность первого показателя считается горизонтальной, второго - радиальной.

После проведения первичных измерений следует снять все грузики и провести еще один измерительный этап. Важно отметить, что диск всегда будет останавливаться наиболее тяжелой точкой книзу. При проведении измерений эту информацию нужно обязательно учитывать. После остановки диск прокручивается на 90 градусов и на эту противоположную сторону устанавливается грузик.

Стоит сказать, что в случае если колесо повернулось на 45 градусов и дальше не крутится, то калибровка станка была проведена успешно.

Опоры для оборудования

Для того чтобы проводить точные измерения, станок должен быть устойчив. В зависимости от опор этого устройства, выделяют два основных типа:

1. Опоры могут быть мягкими. В таком случае агрегат используется для тестирования разбалансированного колеса посредством амплитуды и частоты движения этих опор. Одна из важных характеристик для станка - это точность, с которой он проводит эти измерения. Поэтому для каждого элемента существуют отдельные виды станков с мягкими опорами.
2. Жесткие опоры предполагают измерение давления и фазы ротора. Такие приспособления считаются универсальными и могут применяться для разного рода деталей. К примеру, балансировочный станок для карданных валов также имеет жесткие опоры.

Характеристики

Для каждого из станков характеристики будут индивидуальными, однако их набор всего одинаков. Можно рассмотреть самые важные параметры на основе оборудования марки B-500 AE&T.

• Один из важных параметров - ввод информации. В данном случае он ручной.
• Следующая важная характеристика - диаметр диска, который можно проверить. Для этого агрегата диаметр находится в пределах 10-24.
• Максимальный вес колеса составляет 65 кг.
• Так как станки применяются и для балансировки колес, то и их диаметр играет важную роль. В данном случае максимальный показатель - 960 мм.
• Еще одна характеристика, которая не является решающей, но достаточно важна, - это время, требуемое на проведение измерений. В данном случае оно составляет 8 секунд.
• Потребляемая мощность составляет 200 Вт. При этом подключается агрегат к обычной сети 220 В и 50 Гц.
• Скорость вращения диска или покрышки составляет 200 оборотов в минуту.

Подробное описание параметров

Начать стоит с ручного ввода параметров. Это очень важно, так как увеличивает время на подготовку, а также требует специальной подготовки оператора. У автоматических устройств такого недостатка нет. Что касается диаметра диска, то здесь не имеется в виду диаметр колеса в общем. Диапазон 10-24 позволяет проводить балансировку дисков легковых автомобилей, внедорожников и небольших грузовиков.

Далее стоит отметить максимальный вес. Эта характеристика часто остается незамеченной, и многие считают, что вес не регламентирован. Однако установка объекта с весом, превышающим максимум, обычно приводит к быстрому снижению ресурса агрегата, что приведет к его скорому выходу из строя. Что касается времени измерения, то, как и говорилось, параметр не слишком важен. Но на него все же стоит обратить внимание, к примеру в том случае, если наблюдается большая загруженность. То есть для масштабных мастерских это важная характеристика.

Необходимость балансировки

В конце стоит сказать о том, зачем вообще требуется обязательно проводить балансировку. Прежде всего, данная процедура поможет значительно увеличить срок службы дисков, покрышек и элементов подвески. Это происходит благодаря тому, что устраняется вибрация, появляющаяся из-за смещения центра тяжести на диске или шине. Стоит также отметить, что сам дисбаланс может быть статическим и динамическим. Бороться со статическим дисбалансом гораздо проще, чем с динамическим.
