Генератор ВАЗ-2107. Устройство и характеристики генератора ВАЗ

0
0

Работает генератор ВАЗ-2107 на автомобиле параллельно с аккумуляторной батареей. Это два источника питания, которые используются системой электроснабжения в различных режимах. Генератор – это машина постоянного тока, принцип его работы аналогичен тому, который существует у простого электродвигателя. Две обмотки, корпус, боковые крышки с подшипниками. Как и у любой машины постоянного тока, у генератора относительно низкая надежность. Но конструкторы за все время существования автомобилей настолько смогли улучшить данный агрегат, что в нем практически не осталось слабых элементов.

генератор ваз 2107

Преимущества и недостатки машин постоянного тока

Всем знакомы асинхронные электродвигатели, которые используются в промышленности повсеместно (их доля - около 96 %). Их преимущество в том, что в конструкции отсутствует обмотка возбуждения, на которую необходимо подавать напряжение при помощи щеточного механизма. Вместо этого применяется короткозамкнутый ротор, вращающийся внутри статорной обмотки. Дешево и сердито, несмотря на то, что характеристики оставляют желать лучшего. Значит, асинхронные моторы имеют средние характеристики, зато обладают высокой надежностью.

Двигатели постоянного тока, к коим можно отнести и генераторы, так как конструкция у них одинаковая, нуждаются в обмотке возбуждения. Даже можно сказать, что стартер – это зеркальное отображение автомобильного генератора. Преимущество лишь в том, что при любых оборотах ротора характеристики стабильные. Но вот наличие щеточного механизма только портит всю картину. Сами щетки генератора ВАЗ-2107 сделаны из состава на основе графита, поэтому со временем стираются, требуется их замена. В остальном же, если присмотреться внимательнее, все параметры на высоком уровне.

Элементы генератора ВАЗ-2107

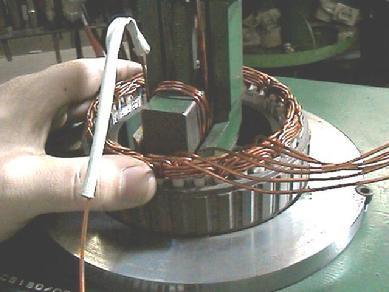

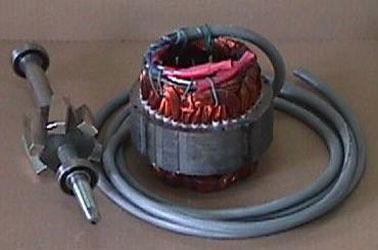

Как и любой электрический двигатель, генератор имеет два основных элемента – статор и ротор с обмотками, которые называются соответственно. В автомобильной технике широкое распространение получили генераторы переменного тока. Причем на выходе напряжение трехфазное. Это дает свои преимущества, например уменьшение пульсаций вырабатываемого тока. При помощи диодного мостового выпрямителя трехфазное переменное напряжение превращается в постоянное. После этого идет электролитический конденсатор, который отсекает все переменные составляющие. Это все узлы, которые относятся к электрической части ВАЗ-2107. Замена генератора или ремонт его требуют ознакомления со всеми мелочами.

генератор ваз 2107 цена

На выходе генератора, который соединяется с аккумуляторной батареей, появляется постоянное напряжение при вращении ротора (на заведенном двигателе). Но не всегда так бывает. Для того чтобы появилось напряжение на выходе генератора, необходимо запитать роторную обмотку возбуждения, к слову сказать, на АКБ поступает не 12 вольт, а больше. Порой напряжение подскакивает до 30 В. И как же это устранить? Вот здесь есть маленькая хитрость. Не нужно проводить стабилизацию высокого тока на выходе, достаточно подавать стабилизированное напряжение на обмотку возбуждения. Магнитное поле вокруг ротора становится постоянным, пульсаций нет, следовательно, на выходе автомобильного генератора будет стабилизированное напряжение.

Для чего нужен регулятор напряжения и как он работает?

Функцию стабилизатора выполняет регулятор напряжения. Он может быть как механическим, так и электронным. Правда, последние уже давно завоевали рынок, вытеснив своего предшественника. Это и понятно, ведь надежность у электронного регулятора во много раз выше. Причина – нет контактов и подвижных элементов. Новейшие регуляторы заключены в одном блоке с щетками, что повышает компактность устройства.

генератор ваз 2107 как проверить

От аккумулятора подается напряжение на реле-регулятор. В цепи питания имеется лампа накала, которая сигнализирует о наличии или отсутствии зарядки АКБ. Находится она на приборной панели и имеет вид красной батареи. Если у вас вдруг начала гореть эта лампа, то значит, генератор не работает. Причина может быть любой: порвался ремень генератора ВАЗ-2107 либо произошло нарушение проводки, а может, и выход из строя обмоток. Это говорит о том, что необходимо предпринимать меры по устранению неисправностей.

Как снять генератор?

Снятие генератора нужно проводить только после отключения аккумуляторной батареи. Помните, что к задней крышке идет толстый силовой провод, он не защищен никакими предохранителями, поэтому риск возникновения пожара или короткого замыкания очень большой. Не забывайте, что хоть и несложный механизм имеет генератор ВАЗ-2107, цена его достаточно высокая: отечественные модели обойдутся вам в 3500 рублей, а импортные - около 4200-4400. Поэтому оказывается дешевле провести капитальный ремонт.

ваз 2107 замена генератора

Для начала нужно снять ремень. В верхней части генератора выкручиваете гайку, после чего руками двигаете его в сторону двигателя. Снимите ремень, это единственная деталь, которая мешала вам. Внимательно осмотрите его на предмет трещин и порезов. Если найдете их, то придется установить новый. В нижней части генератора имеется длинный болт. Выкрутите с него гайку, после чего извлеките его из отверстий в генераторе и блоке двигателя. Перед тем как сделать это, лучше всего выкрутить все крепления проводов к задней крышке, чтобы не повредить их.

Как проверить обмотки и диоды?

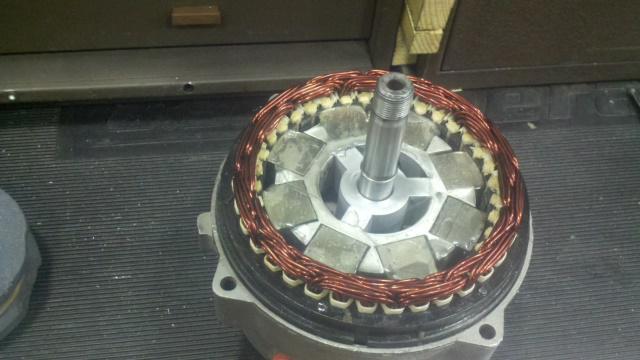

Сначала нужно разобрать генератор ВАЗ-2107. Как проверить его элементы? Первым делом нужно провести визуальный контроль. Взгляните на обмотки: нет ли на них вмятин и иных повреждений, не подгорели ли они? Щетки должны быть достаточной длины, если они стерлись, то проведите замену. Попробуйте прокрутить внутренние обоймы подшипников, обратите внимание на то, нет ли в них люфта.

щетки генератора ваз 2107

Но есть и неисправности, которые невозможно диагностировать визуально или на ощупь. Например, целостность диодов невозможно проверить без тестера или лампы. Все знают из физики, что диод является полупроводником. Другими словами, он проводит постоянный ток только в одном направлении. Возьмите тестер и прозвоните каждый диод, причем нужно менять полярность. Затем тестер подключите к концам обмоток и проверьте сопротивление каждой. Если нет его, то обрыв внутри, а если есть, то оно должно быть таким, какое указано в паспорте генератора. Замыкание на корпус можно выявить, подключив тестер к нему и к выводу обмотки.

Установка генератора

Когда провели диагностику и устранили все неисправности, соберите генератор. Далее можно начинать его установку на автомобиль. Ничего в этом сложного нет, она выполняется в последовательности, обратной снятию. Но стоит обратить внимание на ремень. Его нужно установить правильно, с нужной натяжкой. Обратите внимание на то, что слабое натяжение станет причиной плохой зарядки аккумулятора. Не забывайте, что при подключении потребителей с большой мощностью генератор просто начинает тормозить, его очень трудно прокрутить. А если сильно натянете ремень, то в ближайшее время подшипник на передней крышке выйдет из строя и начнет издавать противный свист.

ремень генератора ваз 2107

Послесловие

Не пренебрегайте генератором, следите за ним, ухаживайте, поддерживайте в чистоте и хорошем техническом состоянии. Не забывайте, что генератор ВАЗ-2107, цена которого даже на разборках составляет 2000-2500 рублей, нечасто требует замены. Причиной для ее проведения может быть только полное разрушение проушин для крепления либо сильнейший удар по генератору. В большинстве случаев провести ремонт оказывается намного дешевле и доступнее.
