Топливная система двигателя

Автомобиль как механизм сам по себе не может функционировать без нескольких обязательных условий. Одним из таких требований является наличие в его системе необходимого для работы количества топлива, которое в дальнейшем будет поступать в двигатель. Для этого была создана топливная система двигателя. Что же она собой представляет?

Общая информация

Основная функция топливной системы - вне зависимости от рабочего режима двигателя подавать в него необходимое количество топлива. Конструктивно она устроена довольно сложно, так как сочетает в себе многие элементы из других систем. Основные составляющие топливной системы:

- непосредственно система подачи топлива - бак, содержащий определенный объем горючего, трубопроводы, бензонасос (электрический), топливные фильтры, регулятор давления и топливная рампа с форсунками;
- воздухоподача - регулятор холостого хода, дроссельные механизмы и воздушный фильтр;
- уловитель паров топлива - адсорбер и его клапан продувки, соединительные трубопроводы.

Дополнительные элементы

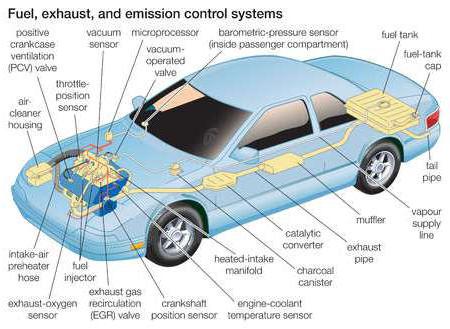

По стандарту двигатель оборудуют системой, которая позволяет управлять впрыском топлива с помощью распределителя. Такая конструкция позволяет регулировать отдельно процесс образования горючей смеси и дозировку ее подачи в цилиндры. Это повышает качество горючего и оптимизирует его состав, а вследствии этого увеличивается мощность, снижается токсичность горючего и его расход. Все это возлагается на электронный блок со всевозможными датчиками скорости автомобиля, температуры и нагрузки двигателя. Схема топливной системы наглядно показывает размещение всех этих узлов внутри автомобиля.

Топливная система

Топливная система бензинового двигателя

Функционирование этой системы на бензиновом двигателе происходит следущим образом. Вначале топливный насос высасывает из бака горючее и через фильтры подает его в распределительную магистраль. При этом в системе поддерживается стабильное давление - 3 атмосферы.

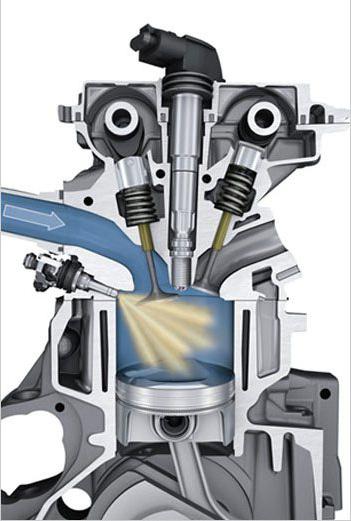

Затем инжекторы импульсами впрыскивают топливо непосредственно во впускной трубопровод, который находится как раз перед соответствующими клапанами двигателя. Работа инжекторов регулируется блоком управления, который определяет время и количество впрыскиваемого топлива.

Топливная система дизеля

В это же время происходит всасывание воздуха, необходимого для сгорания топлива. Он проходит последовательно такие узлы, как фильтр, дроссельную заслонку, распределитель воздуха и воздуховоды. Подается готовый воздух тоже к впускным клапанам двигателя. Его количество регулирует дроссельная заслонка, которая подсоединена к педали газа. Чтобы увеличить мощность двигателя, на него часто ставят турбокомпрессор, который работает под действием выхлопного газа.

После этого смесь из воздуха и топлива подается непосредственно в цилиндры двигателя, где происходит процесс сгорания. Отработанный газ убирается из двигателя выхлопной системой. Все вышеописанные процессы контролируют разнообразные датчики температуры, напряжения и других не менее важных показателей. В случае выхода из строя хотя бы одного из них двигатель автоматически переключается на аварийный режим, чтобы избежать вредного влияния, которому может подвергнуться весь двигатель и конкретно топливная система.

Топливная система дизельная

Дизельная конструкция этой системы работает немного иначе.

Топливная система дизельного двигателя

Для неопытного водителя может показаться, что дизельный ДВС не имеет принципиальных отличий от бензинового. Однако это далеко не так. Да, пусть оба типа и имеют схожую конструкцию, узлы и детали, но различие в их работе все же имеется.

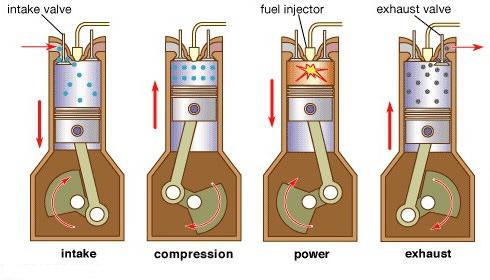

Разница в функционировании обеих систем заключается в нескольких процессах - образовании, подаче и зажигании горючей смеси. В дизеле она воспламеняется не от искры свечи зажигания, а от большой температуры воздуха в цилиндре.

Схема топливной системы

Воздушная система нагоняет предварительно очищенный воздух в цилиндры, где тот сжимается и нагревается до температуры 900 градусов. Когда цилиндр проходит верхнюю мертвую точку, топливо впрыскивается в камеру сгорания. При смешивании топлива и воздуха происходит воспламенение. Вот почему дизельные моторы работают очень шумно и жестко. Однако их плюс в том, что функционирование возможно даже на очень дешевых и бедных смесях. Отсюда вытекает и повышенная экономичность. Дизели также имеют более высокий КПД и крутящий момент. Но среди минусво можно назвать шум и вибрацию, уменьшение соотношения мощность/литр и неполадки при холодном запуске. Делать выбор, что лучше - топливная система дизеля или бензинового двигателя - стоит при покупке нового автомобиля или его переоснащении.

Немного об основных узлах и механизмах топливной системы

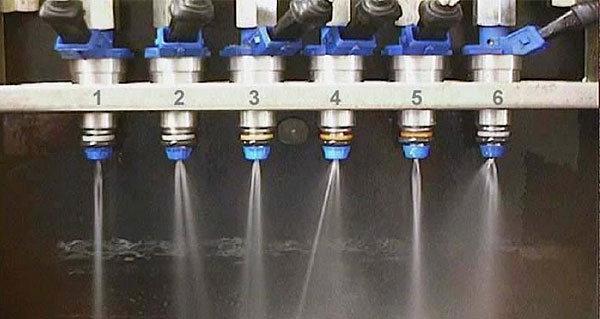

Топливный бак предназначен для размещения топлива с целью последующей его подачи в систему. Эту роль берут на себя трубопроводы. Задача топливного фильтра - следить, чтобы горючее было чистым и не содержало в себе посторонних примесей. Для впрыска горючего есть специальная топливная рамка, к которой подсоединены форсунки. Они своими головками находятся во впускной трубе и распыляют топливо в момент подачи. Нормальное давление для этого обеспечивает специальный регулятор, поддерживающий стабильное значение давления на всех этапах работы двигателя.

Топливная система двигателя

Задача воздушных фильтров похожа на аналогичную у топливных - поддерживать чистоту подаваемого в двигатель воздуха. Количество воздуха, поступающее в камеру сгорания, регулирует дроссельная заслонка. Непосредственно всей работой системы руководит блок управления двигателем.

Итоги

Что же можно сказать при первом взгляде? Схема топливной системы говорит, что это довольно сложно устроенная и работающая часть двигателя. В силу этого она требует бережного обращения с собой, использования качественных комплектующих и расходных материалов. В противном случае можно быть уверенным в том, что долго она не проработает.
