Тема статьи – бесконтактное зажигание отечественных автомобилей. Но чтобы разобраться с принципом функционирования этой системы, необходимо узнать, что предшествовало данной конструкции. А если точнее, то какие системы были до бесконтактной. А их было несколько, поэтому вкратце нужно рассмотреть каждую. И начать нужно с самой первой – контактной.

Контактная система зажигания

бесконтактное зажигание

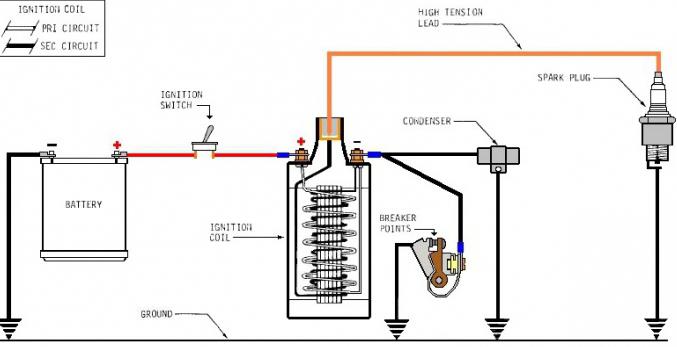

Наиболее старая конструкция, которая в настоящий момент не применяется в автомобильной промышленности. Правда, схема бесконтактного зажигания тоже устарела, встретить ее можно разве только на скутерах и мотоблоках. Но большая часть автомобилей, оснащенных карбюраторной системой впрыска топлива, имеет именно бесконтактное зажигание. Но стоит поговорить о контактном. В нем основной узел – это распределитель, в котором установлен прерыватель.

Прерыватель имеет малые габариты, служит для размыкания и замыкания цепи, питающей катушку. Недостатки заключаются в том, что образуется искровой промежуток. К сожалению, никакой дугогасительной системы не предусмотрено. И несмотря на низкое значение напряжения, протекающего по контактам, они быстро покрываются нагаром. Действует также сила пружины, за счет чего постепенно стираются контакты. Поэтому время от времени нужно не только менять этот узел, но и производить его регулировку.

Контактно-транзисторная

схема бесконтактного зажигания

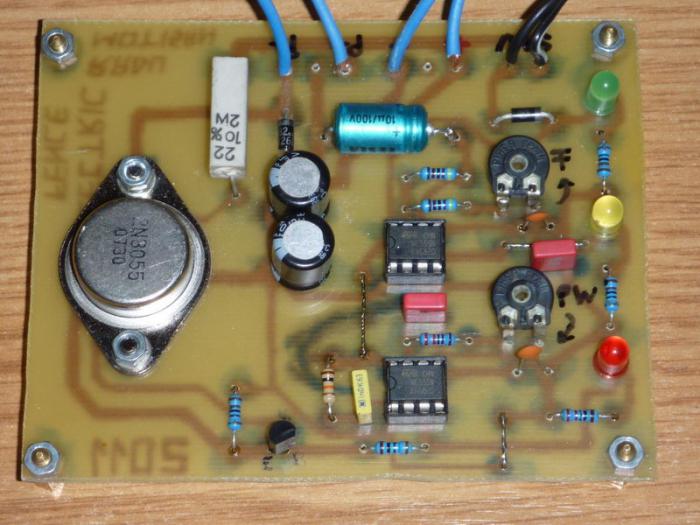

Данная конструкция уже немного лучше. Конечно, бесконтактное зажигание ВАЗ-2106 построено несколько иначе. В системе используется все тот же прерыватель, приводимый в движение эксцентрической осью трамблера. Но есть небольшой нюанс - происходит коммутация низкого напряжения. Для сравнения: в предыдущей конструкции коммутируется 12 Вольт, а в данной не более двух. Широкого распространения система не получила, хоть и является более совершенной. Удается избавиться от подгорания контактной группы.

Но основной недостаток остался – механический износ. Прерыватель подает напряжение низкого значения на электронный ключ, выполненный на полупроводниковом транзисторе. Последний и производит коммутацию высокого напряжения и тока. Конечно, сейчас кто-то решит, что можно для такой цели приспособить обычное реле. Но сразу стоит развеять все грезы – его нельзя установить здесь. Причина для этого – высокая частота срабатывания прерывателя. Электромагнитное реле не сможет обеспечить надежную коммутацию.

Бесконтактная система

бесконтактное зажигание ваз 2106

А теперь поговорить нужно о том, какие плюсы имеет бесконтактное зажигание 2106 и других классических моделей. Во-первых, его можно установить на любой двигатель с карбюраторной системой впрыска. Во-вторых, есть возможность повышения мощности и стабильности работы. В-третьих, отпадает необходимость в проведении постоянных регулировок и контроля системы зажигания автомобиля. Пожалуй, только этих основных преимуществ достаточно, чтобы ваш выбор пал именно на такую конструкцию. Кроме того, никаких переделок проводить не потребуется. Нужно только заменить все компоненты новыми, адаптированными под ваш автомобиль. Про установку будет рассказано немного ниже.

Датчик Холла

бесконтактное зажигание ваз

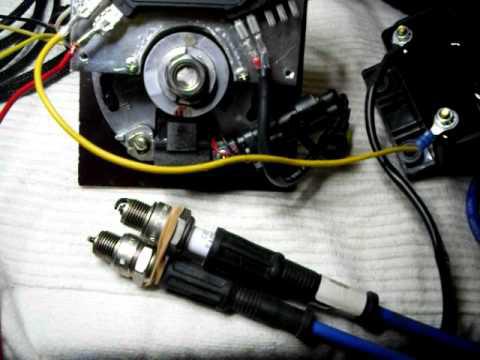

Это один из основных элементов, из которых состоит БСЗ. Он играет ключевое значение, так как именно с его помощью производится подача сигнала на систему управления. Все цилиндры двигателя работают синхронно, напряжение на электроды свечей необходимо подавать своевременно. И момент, когда нужно выработать очередную порцию высокого напряжения, определяет именно датчик Холла.

Пожалуй, это одно из немногих считывающих устройств, которые устанавливаются в карбюраторных моторах. Смонтирован датчик Холла в корпусе трамблера. Он контролирует движение металлической пластины цилиндрической формы, закрепленной на оси распределителя. В ней имеется четыре одинаковых по размеру и форме лепестка. Если проще выразиться, то датчик Холла «видит» наличие или отсутствие металла в области его действия.

Коммутатор

бесконтактное зажигание 2106

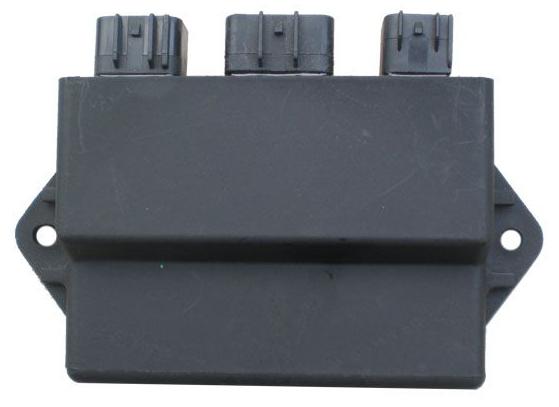

Второй основной элемент – это электронный коммутатор. С его помощью производится усиление сигнала, поступающего от датчика Холла, до рабочего значения. На выходе образуется сигнал, усиленный до такой степени, что его хватает для возбуждения первичной обмотки катушки зажигания. Казалось бы, простая схема бесконтактного зажигания усложняется именно коммутатором. Но не все так плохо на самом деле. Конечно, если вдруг выйдет из строя этот компонент, автомобиль в лучшем случае будет работать неустойчиво. В худшем – перестанет заводиться.

Ремонтировать его бесполезно, так как корпус у него залит эпоксидной смолой, снаружи заключен в пластиковый корпус, а сзади находится алюминиевый радиатор. И если вдруг в пути у вас отказал коммутатор, то нужно покупать новый. Как вариант – иметь всегда с собой устройства, имитирующие работу коммутатора и датчика Холла. Правда, с ними получится разогнаться максимум до 90 км/ч, зато к ближайшему сервису или магазину автомобильных запчастей вы сможете доехать без проблем.

Катушка зажигания и остальные элементы

Она в бесконтактной системе несколько отличается от той, которая используется в классической. Причина – различное значение вторичного напряжения. Так, при работе двигателя внутреннего сгорания с контактной (включая контактно-транзисторную) системой зажигания, требуется для образования искрового промежутка 25-30 тыс. Вольт. А вот в бесконтактной системе нужно сгенерировать свыше 30 кВ, порой даже до 40 кВ. Следовательно, во вторичной обмотке необходимо большее число витков.

Остальные же элементы полностью аналогичны у всех трех вышерассмотренных конструкций. Бронепровода, соединяющие все высоковольтные цепи, вы самостоятельно выбираете. Они могут быть как в силиконовой, так и в резиновой оболочке. Работать может бесконтактное зажигание 2107 с любыми высоковольтными проводами, рекомендованными производителем. Свечи необходимо использовать те, которые рекомендует производитель. При этом марку можно опять-таки, выбрать самостоятельно.

Установка системы на ВАЗ 2106-2107

бесконтактное зажигание 2107

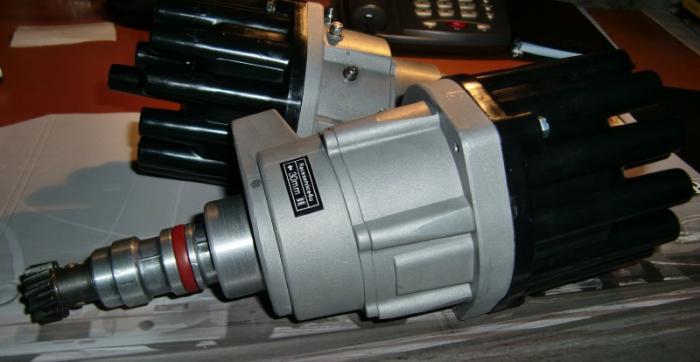

А теперь несколько слов о том, как произвести переход от контактной системы зажигания к БСЗ. На самом деле нет ничего проще, достаточно только приобрести в магазине новый распределитель, коммутатор и соединительные провода. Причем продаются все эти элементы комплектом. И вместе с ними идет небольшой лист, на котором изображена схема соединений всех компонентов. Вам остается только прочитать краткую инструкцию и произвести установку.

Крепите коммутатор к кузову при помощи двух саморезов. Если есть желание, можно приварить две шпильки, чтобы впоследствии замена осуществлялась быстрее. Вместо старого трамблера ставите новый. Замените также и катушку. Бронепровода подключаете к крышке. Коммутатор нужно соединить с замком зажигания. А если точнее, то с тем выводом, на котором появляется напряжение при повороте ключа. Соединяете датчик Холла с коммутатором, от последнего провод кидаете на вывод первичной обмотки катушки.

Заключение

Вот и все, теперь вы знаете, что такое бесконтактное зажигание ВАЗ-2106 и аналогичных моделей, чем оно отличается от предыдущих систем. Даже правила установки на автомобиль изучили. Не забывайте только, что нужно производить регулировку угла опережения зажигания, перед тем как первый раз заводить двигатель. Сделать это можно при помощи стробоскопа или осциллографа.
