Что такое электроемкость конденсатора?

0
0

Электроемкость конденсатора - это его способность накапливать электрический заряд. Формула электроемкости следующая.

C=q/U

Измеряется эта величина в фарадах. Как правило, емкость элемента очень мала и измеряется в пикофарадах.

В задачах часто спрашивается, как изменится электроемкость конденсатора, если увеличить заряд или напряжение. Это вопрос с подвохом. Проведем другую аналогию.

Представьте, что речь идет про обычную банку, а не конденсатор. Например, у вас она трехлитровая. Аналогичный вопрос: что произойдет со вместимостью банки, если туда налить 4 литра воды? Разумеется, вода просто выльется, но при этом размеры банки никак не изменятся.

То же самое с конденсаторами. Заряд и напряжение никак не влияют на емкость. Этот параметр зависит только от реальных физических размеров.

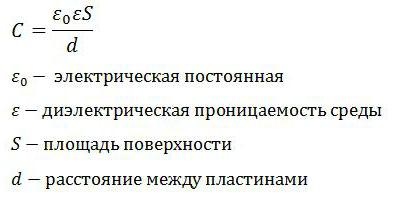

Формула будет следующей

электроемкость конденсатора

Только эти параметры влияют на реальную электроемкость конденсатора.

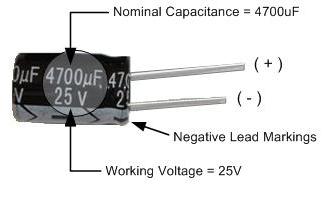

На любом конденсаторе есть маркировка с техническими параметрами.

конденсатор

параметры конденсаторов

Разобраться несложно. Достаточно минимальных знаний по электричеству.

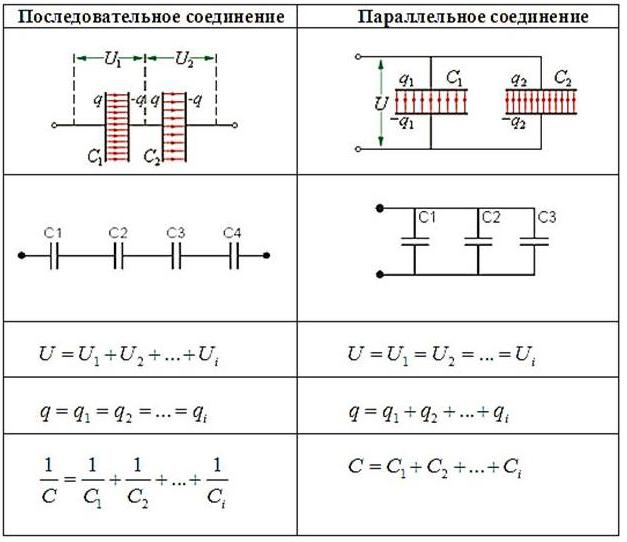

Соединение конденсаторов

Конденсаторы, так же как и сопротивления, можно подключать последовательно и параллельно. Кроме этого, в схемах бывают и смешанные соединения.

как изменится электроемкость плоского конденсатора

Как видите, электроемкость конденсатора в обоих случаях считается по-разному. Это также относится к напряжению и заряду. По формулам видно, что электроемкость конденсатора, вернее, их совокупности в схеме, будет наибольшей при параллельном соединении. При последовательном общая емкость значительно уменьшается.

При подключении последовательно заряд размещается равномерно. Он будет везде одинаков - как суммарный, так и на каждом конденсаторе. А когда соединение параллельное, суммарный заряд складывается. Это важно помнить при решении задач.

Напряжение считается наоборот. При последовательном соединении складываем, а при параллельном оно равно везде.

Здесь приходится выбирать: если вам нужно больше напряжения, тогда жертвуем емкостью. Если емкость, то огромного напряжения не будет.

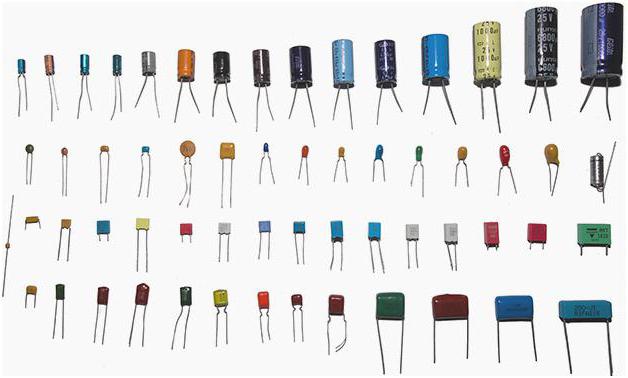

Виды конденсаторов

Существует огромное количество конденсаторов. Они отличаются как по размеру, так и по форме.

виды конденсаторов

виды разных конденсаторов

Разумеется, емкость вычисляется у всех по-разному.

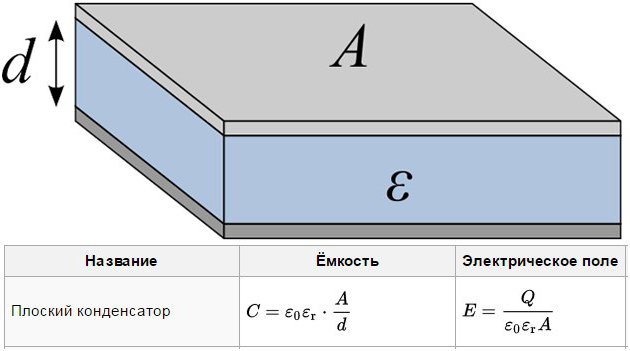

Электроемкость плоского конденсатора

Электроемкость плоского конденсатора определяется проще всего. Эту формулу в основном все и помнят, в отличии от других.

электроемкость плоского конденсатора

Здесь всё зависит от физических параметров и среды между пластинами.

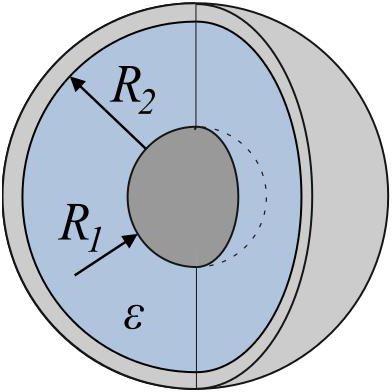

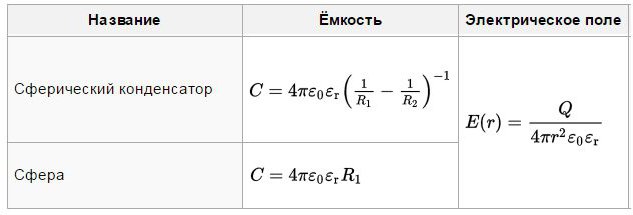

Сферический конденсатор

Сферический конденсатор

электроемкость сферы

Здесь также большое значение имеет, какой диэлектрик или материал помещен внутрь. Так как деталь имеет размер сферы, ее емкость зависит от радиуса.

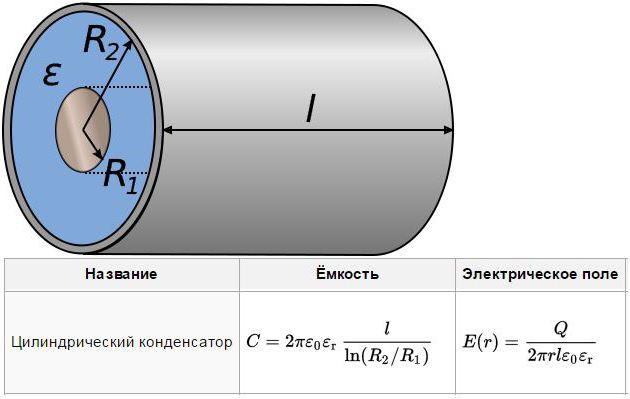

Цилиндрический конденсатор

Цилиндрический конденсатор

В случае с цилиндрической формой, кроме среды внутри, значение имеют радиусы и длина цилиндра.

Повреждения в конденсаторах

Подумайте, как изменится электроемкость плоского конденсатора, если на нем будут повреждения? Существуют различные сбои, которые могут повлиять на работоспособность конденсаторов.

Например, они рассыхаются или вздуваются. После этого они становятся непригодными для нормальной работы устройства, куда установлены.

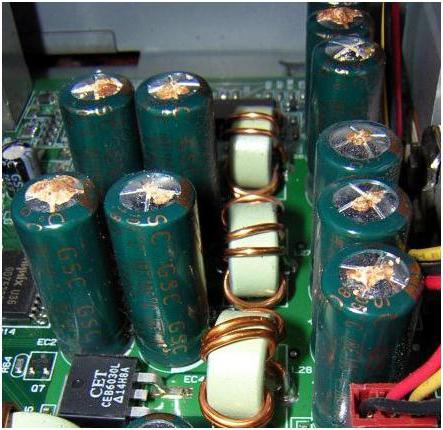

Рассмотрим примеры повреждений и выхода из строя конденсаторов. Вздуться могут все сразу.

Повреждения в конденсаторах

Иногда из строя выходят только несколько. Такое бывает, когда конденсаторы разных параметров или качества.

Повреждения в разных конденсаторах

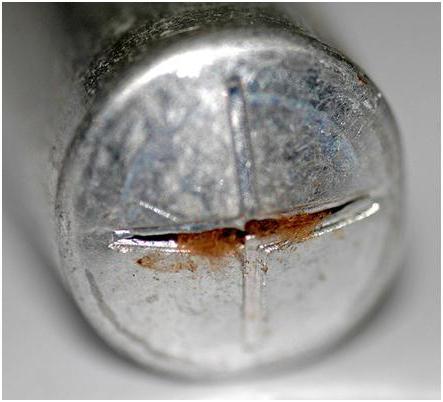

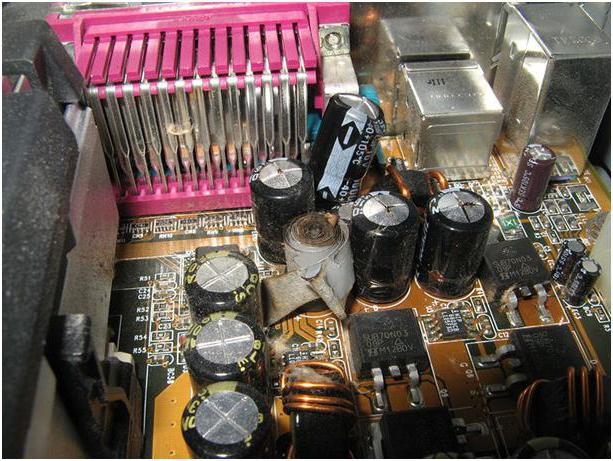

Наглядный пример порчи (вздутие, разрыв и выход наружу содержимого).

взорванный конденсатор

Если вы увидите вот такие ленты, это крайняя степень повреждения. Хуже и быть не может.

негодные конденсаторы

Если вы заметите на устройстве (например на видеокарте в компьютере) такие вздутые конденсаторы, это повод задуматься о замене детали.

Подобные проблемы можно устранить только заменой на аналогичную деталь. У вас должны совпадать все параметры один в один. Иначе работа может быть некорректной или очень кратковременной.

Менять конденсаторы нужно аккуратно, не повредив платы. Выпаивать нужно быстро, не допуская перегрева. Если вы не умеете этого делать, лучше отнесите деталь в ремонт.

Основной причиной разрушения является перегрев, который возникает в случае старения или большого сопротивления в цепи.

Рекомендуется не затягивать с ремонтом. Поскольку у поврежденных конденсаторов изменяется емкость, устройство, где они расположены, будет работать с отклонением от нормы. И со временем это может стать причиной выхода из строя.

Если у вас на видеокарте вздулись конденсаторы, то их своевременная замена может исправить ситуацию. В противном случае может сгореть микросхема или что-то еще. В таком случае ремонт будет стоить очень дорого или вовсе окажется невозможным.

Меры предосторожности

Выше был приведен пример с банкой воды. Там говорилось, что если воды налить больше, то воды выльется. А теперь подумайте, куда могут "вылиться" электроны в конденсаторе? Ведь он запечатан полностью!

Если вы подадите в цепи больше тока, чем тот, на который рассчитан конденсатор, то как только он зарядится, его излишек попытается выйти куда-то. А пространства свободного нет. Результатом будет взрыв. В случае незначительного превышения заряда хлопок будет небольшой. Но если подать колоссальное количество электронов на конденсатор, его просто разорвет, и диэлектрик вытечет.

Будьте аккуратны!
