Тормозной стенд: виды, характеристики, принцип работы. Стенд для проверки тормозной системы автомобилей

Тормозная система автомобиля представляет собой сложный комплекс узлов и агрегатов, обеспечивающих одну из самых ответственных функций – своевременную остановку движения. Поэтому диагностика тормозов имеет большое значение в процессе эксплуатации транспортного средства. Подручными средствами в гаражных условиях выполнить качественную проверку данной системы не получится в силу технических ограничений. Но грамотное использование тормозного стенда позволит не только выявить очевидные неисправности устройства, но и произвести ремонт с заменой отдельных компонентов.

Общая конструкция стенда

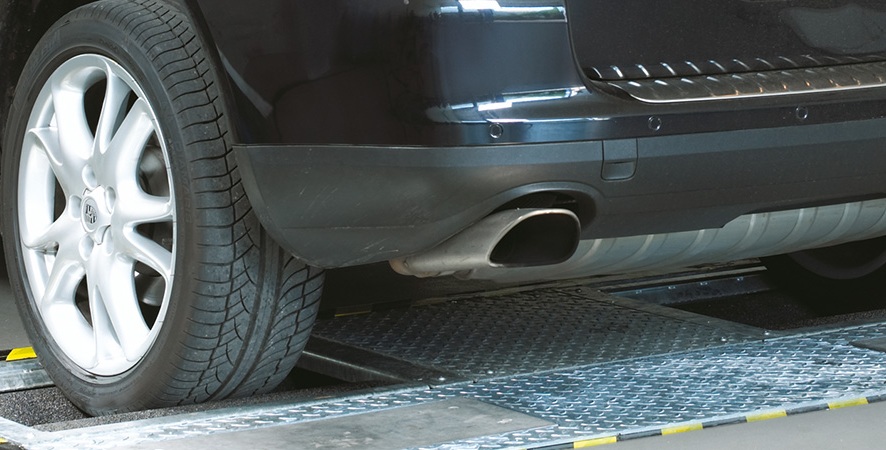

Стенд тормозной роликовый

Большинство моделей данного оборудования выполняются в виде платформенной базы с функциональными компонентами, электротехнической основой и цифровыми средствами контроля рабочего процесса. Конструкцию формируют металлические панели, удерживающие площадку для стоянки транспортного средства. Движение в наиболее распространенных барабанных моделях обеспечивает роликовая установка. Функциональные компоненты представляют собой стойку управления, светофор, комплекс датчиков, регулирующие положение штативы и программное обеспечение. В качестве опционального дополнения некоторые изготовители предлагают снабжать тормозной стенд аппаратами для создания отчетов (печатающие устройства), фундаментным каркасом, ограждающими конструкциями, информационными табло и другими приспособлениями. Специалисты в этом плане рекомендуют основное внимание уделять средствам, повышающим эргономику обращения с оборудованием.

Основные характеристики стенда

При выборе в первую очередь внимание уделяется параметрам конструкции. В частности, средние габариты составляют 3000 х 700 мм – соответственно, размеры по длине и ширине. Стойки управления имеют 600 х 400 мм в тех же параметрах, а также более 1000 мм по высоте. Далее определяется подходящая грузоподъемность. Сам по себе стенд для проверки тормозной системы автомобилей весит около 1 т, но в зависимости от модели может выдерживать груз до 10 т. То есть некоторые конструкции позволяют обслуживать и легковушки, и небольшие грузовики. Скорость движения обычно варьируется в пределах 2-4 км/ч – эти показатели можно рассматривать как начальную скорость торможения, имитируемую на платформе.

Ролик тормозного стенда

Не менее важен и спектр величин усилия на каждом колесе при обслуживании тормозным стендом. Характеристику по этому показателю можно представить так: 0-25 кН с погрешностью 3-5 %. Поскольку современные стенды работают с электротехническими аппаратами диагностики, следует продумать и оптимальное напряжение. Крупноформатные площадки для автосервисов подключаются к трехфазным сетям на 380 В, но если подбирается специализированный стенд для легковушки, то с большей вероятностью можно будет ограничиться линией на 220 В.

Принцип работы

После установки автомобиля на площадке оператор запускает оборудование. Далее в процесс включаются тензорезисторные датчики, которые фиксируют показатели реактивных моментов торможения. Регистрация усилия происходит на фоне поступления электрического сигнала, возникающего от мотора-редуктора. Пример действия системы можно продемонстрировать на роликовом агрегате. Как работает тормозной стенд этого типа? В ходе проскальзывания шин по барабанным установкам происходит отключение электропривода платформы, если момент противодействия колеса обеспечит нужное усилие. Если диски покажут установленные ранее значения проскальзывания, оба ролика на оси отключатся.

Стенд для диагностики тормозов

Важно отметить, что колеса могут проверяться в разных условиях. Как и на практике эксплуатации машины, поверхность контакта может быть сухой, мокрой или скользкой. Для каждого состояния роликовой поверхности присваиваются определенные показатели нормативов, при которых диски должны дать оптимальное тормозное усилие. Конкретные значения для гидравлических и пневматических систем фиксируются датчиками. Помимо этого, стенд тормозной может замерять усилие при прокручивании незаторможенного колеса. Данный показатель позволяет оценить состояние подшипников, уровень сопротивления в трансмиссии и величину зазоров между дисками и колодками.

Роликовые модели стендов

Данная версия раскручивает колеса без необходимости включения двигателя. Барабанные установки сами приводятся в действие электроприводом, имитируя взаимодействие колес и дорожного полотна. В момент торможения датчики регистрируют остановку колодок с их замасливанием, после чего проверяют уровень биения дисков, выявляя подклинивания и прочие дефекты. Информация о произведенных испытаниях отражается на дисплее контролирующего устройства. Весь процесс диагностики может происходить в автоматическом режиме. От оператора требуется лишь завести автомобиль на роликовый тормозной стенд, а затем активировать нужный режим испытаний. К достоинствам такого оборудования относят возможность комплексной проверки тормозной системы с детальным анализом отдельных узлов, точность и экономность экспертизы.

Конструкция роликового тормозного стенда

Платформенные стенды

В плане конструкционного устройства это простейшие модели тормозных диагностических установок. Типовые версии представляют собой две плоские платформы с промежутком, равным колее расположения колес у целевого автомобиля. В сложном исполнении может предусматриваться и большее количество испытательных сегментов, что позволяет одновременно испытывать несколько машин. Например, в двухплатформенной модификации производится поочередная диагностика передней и задней оси. В дальнейшем система так же формирует отчет, на основе которого может выполняться замена тормозных дисков или коррекция определенных настроек. Как правило, полученные данные позволяют определить область проведения текущего ремонта. К примеру, на основании отчета механик может обновить смазку подшипников, заменить манжеты, предохранители или прокладки.

Особенности обкаточно-тормозных моделей

После ремонтных мероприятий система ДВС и тормозные агрегаты должны проходить период испытаний. Это своего рода обкатка с реальной нагрузкой в естественных условиях. Поскольку не всегда удается проводить подобные тесты на дороге, для них используют обкаточно-тормозной стенд, обеспечивающий оптимальную приработку деталей и узлов. В состав оборудования входит привод, нагрузочное устройство и асинхронный электродвигатель. В процессе обкатки, кроме функции тормоза, оцениваются показатели расхода топлива, стабильность снабжения агрегатов технической жидкостью, давление в системе смазки и т.д. После завершения рабочего сеанса формируется протокол с зафиксированными эксплуатационными показателями.

Современный функционал

Замена автомобильных тормозов

Новейшие модели стендов широко обеспечиваются чувствительными электронными устройствами разного назначения. Уже в базовую комплектацию могут входить датчики опорных роликов, сенсоры редуктора, детекторы тормозного усилия и общий контроллер. Стойка управления, в свою очередь, позволяет организовывать автоматизированный рабочий режим, в котором оборудование сможет обслуживать технику в поточном режиме. Важно подчеркнуть, что системы пускателей не только реализуют диагностические задачи, но и выполняют защитные функции. Без участия оператора автоматизированный тормозной стенд для легковых автомобилей обеспечивает самоблокировку, отключает кнопки панели управления, активирует защитные реле и т.д. Но и диспетчер при необходимости может вмешиваться в процесс, подавая команды через удаленный пульт. Такая конфигурация взаимодействия с оборудованием применяется в профессиональных модификациях стендов.

Техобслуживание оборудования

Платформа тормозного стенда

При постоянной эксплуатации в сервисных центрах и мастерских требуется ежедневная ревизия стенда. Она включает профилактические, технические и диагностические мероприятия, направленные на выявление неисправностей, замену расходников и мелкие ремонтные операции. Например, частая замена тормозных дисков предполагает высокие нагрузки на платформы и барабанные устройства. Поэтому некоторые изготовители рекомендуют выполнять проверку конструкции и несущей базы после каждого испытательного сеанса. В зависимости от эксплуатационных нагрузок и характеристик самого стенда, капитальный ремонт может требоваться раз в месяц, полгода или год. Комплексное обслуживание включает работы по зачистке поверхностей, удаление следов ржавчины, а также проверку комплектности, надежности фиксирующих узлов и технического состояния конструкции.

В заключение

Тормоза автомобиля

В выборе подходящего стенда учитывается множество факторов. Кроме характеристик целевого транспорта, следует также оценить условия эксплуатации оборудования. Как минимум, рассчитывается площадка для установки тормозного стенда и средства его энергоснабжения. Не стоит исключать и возможность будущего опционального дополнения конструкции. Расположением стойки контроллера дело редко ограничивается. Многофункциональные управляющие блоки, в частности, могут существенно расширить спектр диагностических операций, но также потребуют дополнительных мощностей и свободного пространства.
