Задний тормозной суппорт: устройство, принцип работы и схема

Пожалуй, одна из самых ответственных систем в конструкции любого автомобиля – это тормоза. Именно от их качества работы и состояния зависит безопасность водителя, пассажиров и других участников движения. Еще каких-то полвека назад все автомобили укомплектовывались барабанными тормозными механизмами. Эта конструкция весьма древняя и сегодня постепенно уходит в прошлое. Сейчас на большинстве автомобилей используются дисковые механизмы. И если в 90-х их ставили только на переднюю ось, то сейчас нередко встречаются и на задней. Именно о таком механизме мы поговорим в нашей сегодняшней статье. Как устроен тормозной суппорт? Конструкция, принцип работы и процесс обслуживания будет описан далее.

Назначение

Суппорт – это один из важнейших механизмов в тормозной системе автомобиля. Именно он выполняет функцию равномерного прижимания колодок к диску, что способствует снижению скорости движения авто. Данный процесс осуществляется за счет силы трения. В результате скорость автомобиля снижается до определенной отметки.

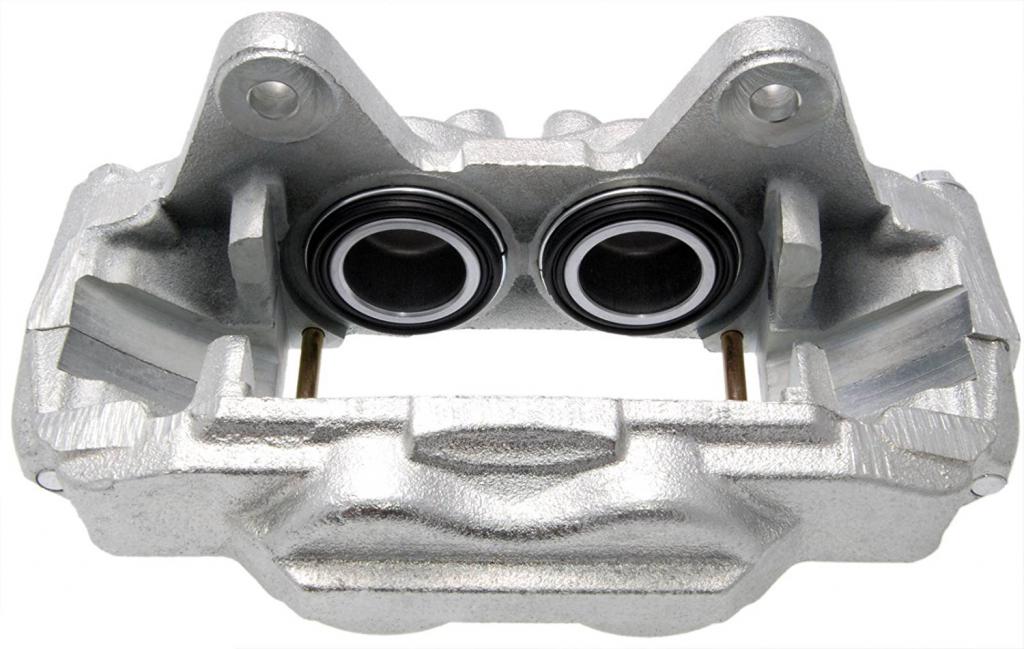

Тормозной суппорт задний "Форд"

Интересный факт: при торможении грузовика с 80 до 0 километров в час в данной системе вырабатывается столько же тепловой энергии, сколько бы хватило для того, чтобы вскипятить 35 литров воды.

Диски нагреваются до неимоверно высоких температур – 500-600 градусов. Причем это касается механизмов как грузовых, так и легковых авто. Поэтому, чтобы суппорт не перегревался, он находится в постоянном контакте с внешней средой. Благодаря обдуву воздуха, его температура в среднем не превышает 150 градусов Цельсия при активном торможении.

Где расположен?

Исходя из названия, нетрудно догадаться, что задний тормозной суппорт «Опеля» и других машин расположен на задней оси. Крепится данный элемент при помощи болтовых соединений к ступице. Внутри него находятся колодки (как с левой, так и с правой стороны). Суппорт тормозной задний «Шевроле-Лачетти» приводится в действие от гидравлического привода. Такая же схема используется на других легковых авто.

Тормозной суппорт задний

А вот что касается грузовых машин, здесь суппорт тормозной задний (левый и правый в том числе) приводится в действие пневмосистемой. Не так давно на грузовиках использовали комбинированную схему привода. Так, суппорт тормозной задний правый и левый работал сначала от гидравлики, а затем от пневматики. Но сейчас такая конструкция уже не используется. Если говорить о микроавтобусах и внедорожниках, здесь также используется гидравлический привод.

Устройство

Как устроен тормозной суппорт задний? Его конструкция практически не отличается от переднего, за исключением наличия у первого механизма стояночного тормоза. К суппорту подходит тросиковый механизм, благодаря которому сжимание поршня осуществляется механически.

Суппорт принцип работы

В конструкцию суппорта входит:

  • Металлический корпус.
  • Поршень.
  • Направляющие.
  • Пыльник поршня.
  • Пыльник суппорта.
  • Уплотнительное и крепежное кольцо.
  • Пыльник направляющей.
  • Тормозные шланги.
  • Скоба (не на всех моделях).
  • Крепежные элементы.

Таким образом, задний тормозной суппорт «Лачетти» (а также других современных авто) состоит из системы поршней, которые подключаются к гидроприводу (тормозному цилиндру) и колодок, которые зажимаются при создании давления в системе. Отметим, что способы крепления колодок к механизму могут отличаться. Но обычно практикуется следующая схема: две колодки на каждое колесо. Сам тормозной суппорт задний крепится к ступице в двух местах (сверху и снизу).

Тормозной суппорт конструкция

Немаловажной деталью для данного элемента является пыльник. Именно он защищает внутреннюю часть суппорта от грязи, воды и пыли, которая стремится попасть с улицы. Основным рабочим элементом в механизме является поршень с цилиндром. Внутри него находится клапан, который удаляет лишний воздух. Наличие ее в системе крайне опасно. Из-за давления температура воздуха может возрасти, и жидкость попросту закипит. Торможение будет неэффективным, а иногда и невозможным. Поэтому в заднем суппорте всегда имеется отверстие для вывода воздуха. Его обязательно открывают при прокачке тормозов. Если система в порядке, жидкость будет в полной мере давить на поршни, которые выдвигаются из цилиндров и прижимают собой колодки к диску. При обратном растормаживании элемент возвращается в свое изначальное положение благодаря упругим кольцам.

Типы

Существует несколько видов задних тормозных суппортов:

  • С фиксированной конструкцией.
  • Со скобой.

Первый тип является самым первым. Именно такие суппорты впервые использовались на «Жигулях» спереди. Сейчас же их повсеместно используют корейские и японские производители на бюджетных авто как основной тормозной элемент задней оси. Конструкция таких механизмов довольно проста. Суппорт представляет собой корпус из металла с двумя цилиндрами. Последние расположены друг напротив друга. Корпус всегда неподвижен из-за своего особого крепления на подвеске. Как только водитель нажимает на соответствующую педаль, ГТЦ создает нужное давление в системе и колодки начинают действовать на диск со своей стороны. Если они не используются, в работу включается специальная пружина. Она держит колодки на небольшом расстоянии от дисков (так, чтобы они при вращении последнего не соприкасались с металлической поверхностью).

Тормозной суппорт

Также на автомобилях используется задний суппорт с плавающей скобой. Его особенность в том, что фиксированное положение имеет только одна из колодок. В суппорте предусмотрен свой кронштейн. Корпус тормозного элемента устанавливается на внутреннюю часть колеса. Внутри суппорта есть один поршень. Как только водитель нажимает на педаль, в системе вырабатывается давление, и этот поршень начинает прижимать колодку к диску. Но это еще не все. Одновременно с этим задействуется и вторая колодка. Она двигается по специальным направляющим. Так происходит торможение автомобиля. Среди преимуществ такой конструкции стоит отметить компактные размеры суппорта. Из-за этого механизм часть устанавливается на маленькие автомобили.

Уход

Чтобы механизм служил долго и исправно, следует регулярно контролировать состояние суппорта. Ниже приведем несколько полезных советов:

  • Раз в полгода осматривать визуальное состояние суппорта. Особое внимание обращайте на потеки. Их не должно быть ни на шлангах, ни в местах соединений. При наличии таковых нужно срочно искать источник проблемы. Обычно это перетертый или изношенный шланг. Он имеет двухслойную конструкцию, но даже если первый слой повредился, такой элемент подлежит замене. Чем это опасно? Из-за потеков постоянно падает уровень жидкости в системе. Это приведет к невозможности работы поршня, так как ему не будет хватать давления.
  • Проверяйте, как свободно двигается поршень. Если долго не менять тормозную жидкость, он может закиснуть из-за ржавчины. В лучшем случае у вас ухудшится эффективность торможения. В худшем придется менять полностью цилиндр.
  • Следите за остатком фрикционного материала колодок. Современные производители оснащают их механическими датчиками. Когда толщина колодок близится к двум миллиметрам, металлическая пластинка начинает касаться краев диска при торможении. В итоге водитель слышит характерный писк. Это говорит о том, что колодки пришли в негодность. Если их время не заменить, о диск будет тереться сам металл – накладка колодки - либо вовсе суппорт. Это приводит к повышенному износу обоих элементов. При существенных задирах такие механизмы больше не подлежат эксплуатации.

Проблемы

Одна из частых проблем, которая возникает при эксплуатации заднего тормозного суппорта, это скрип колодок. Причем они могут быть новыми и от проверенного производителя. Скрип возникает из-за того, что элементы установлены с перекосом. Достаточно небольшого отклонения, чтобы новые колодки вызывали ужасный скрип. Как решается данная неисправность? Обычно эта проблема решается установкой противоскрипных металлических пластин. Они ставятся в полость между колодкой и суппортом.

Суппорт задний

Про поршень

Следующая неисправность – поршень заднего тормозного суппорта. Он может приходить в негодность при отсутствии смазки. Почему это происходит? Самая популярная причина – это разрушение резинового пыльника. Именно сквозь него внутрь попадет пыль и вода, которая провоцирует коррозионные процессы. Смазка высыхает либо попросту вымывается. В результате поршень работает насухую. Чем опасно данное явление? В один момент поршень может попросту заклинить и не вернуться в изначальное положение. Это спровоцирует полную блокировку колеса на скорости. Чем она выше, тем опаснее будут последствия. Выход из ситуации – покупка ремкомплекта суппорта тормозного заднего. Такой поршень дальнейшей эксплуатации не подлежит. Но если проблема обнаружена вовремя, можно ограничиться лишь заменой резинового пыльника. Сколько стоит отремонтировать суппорт тормозной задний? Цена восстановления в данной ситуации колеблется в пределах от пятисот до тысячи рублей.

Обслуживание

Важным условием продолжительной работы суппорта является своевременная замена смазки. Она может высыхать и с целым пыльником (просто по прошествии длительного времени). Вовремя заменив смазку, вы обеспечите надежную работу поршня, а главное – движение на таком авто будет безопасным.

Обратите внимание

В качестве смазки для суппорта не подойдет обычная «графитка» или "Литол". Материал для суппортов должен отвечать высоким требованиям, в частности быть стойким к температурным перепадам. Обычная смазка даже в пыльнике быстро засыхает. Поэтому приобретать нужно только специализированный продукт. Обычно такая смазка для суппортов продается в пакетиках по 45 грамм. Их хватает для полной обработки механизма.

Тормозной суппорт ремонт

Приступаем к работе

Чтобы обслужить суппорт, необходимо поднять автомобиль на домкрате, снять колесо и разобрать сам корпус. Последний обычно крепится на болтах с шестигранной головкой (нужно выкрутить нижний). Поскольку у нас обслуживается задний суппорт, также необходимо вынуть шплинт, соединяющий тросик ручника. На передних механизмах его нет. После этого откидываем верхнюю скобу элемента и вынимаем колодки. Затем выкручиваем верхний болт корпуса и подвешиваем суппорт на какой-либо проволоке. Будьте аккуратными, дабы не повредить резиновую трубку с тормозной жидкостью. А подвесить можно к задней пружине. Далее откручиваем болты фиксации хомута. Его вместе со штифтами и рельсами колодок снимаем наружу. Вынимаем поршень и очищаем направляющие от старой смазки. Если поршень закис, меняем его на новый из ремкомплекта. Но чаще всего закисают направляющие.

Из-за этого машину при торможении может уводить в сторону. Насухо протираем направляющие и обрабатываем новой смазкой. Если суппорт старый, можно использовать ремонтные резинки для уплотнения (этим действием мы снизим вибрации суппорта на неровной дороге). После обслуживания элемент нужно заново собрать и закрепить на место в обратном порядке. На этом процедура обслуживания завершена. Кстати, если колодки слишком тонкие, их тоже можно заменить.

Заключение

Итак, мы выяснили, как устроен и как работает задний тормозной суппорт. По сути, его конструкция не отличается от переднего. Но это не значит, что его можно не обслуживать.
