Тяжелый советский танк ИС-6: обзор, характеристики, история

Самый разгар Великой Отечественной войны - 1943 год. В битве с советскими войсками на Курской дуге Вермахт терпит поражение, и победитель забирает трофеи: несколько машин «Фердинанд», обладающих двухсотмиллиметровой лобовой броней, которую не могли пробить практически все советские САУ и танки того времени. Но самой главной особенностью этих машин была электромеханическая трансмиссия, разработанная гением немецкой конструкторской мысли Фердинандом Порше. Именно на ее основе и планировалось создать новый тяжелый советский танк ИС-6.

ИС-6. История разработки

При изучении захваченной немецкой техники представители ОГК Народного комиссариата танковой промышленности особое внимание уделяли электромеханической трансмиссии самоходки «Фердинанд» и безвальной коробке передач танка «Тигр», дающим легкость в управлении довольно тяжелыми машинами.

Немецкий "Фердинанд"

Исполняющий обязанности начальника ОГК НКТП И. С. Бер отмечал: "…наибольший интерес для отечественного танкостроения представляют КПП и механизмы поворота танка Т-6Н «Тигр» и штурмового орудия Т-6Р «Фердинанд»… Управление этими тяжелыми машинами весьма легкое и удобное, по мнению водителей-испытателей… В настоящее время ОГК НКТП проводит исследовательскую работу по изучению особенностей трансмиссий немецких танков с целью возможного внедрения наиболее удачных решений в отечественном танкостроении…".

В декабре 1993 года в особом конструкторском бюро Опытного завода № 100 в Челябинске, согласно предъявленным заказчиками тактико-техническим требованиям, начались работы по эскизному проектированию нового тяжелого танка, которыми руководил Ж. Я. Котин. Спустя полгода были подготовлены чертежи двух вариантов ИС-6 с классическим, передним расположением башни.

Вскоре, 8 июня 1944 года, было решено подключить дополнительные силы конструкторов «Уралмашзавода», чтобы те совместно с заводом № 100 доработали чертежи и выпустили первые опытные образцы нового тяжелого танка: «Объект 252» и «Объект 253». Основная работа по проектам уже была сделана конструкторами завода № 100, однако и «Уралмаш» внес огромный вклад в это дело, так как рабочие проектные чертежи выпускались именно там. Изготавливали опытные образцы на челябинском заводе, а их сборка и отладка производились на «Уралмашзаводе».

Два прототипа Тяжелого танка ИС-6

Созданные прототипы танка ИС-6 фактически являлись совершенно разными машинами, а общий войсковой индекс они получили по причине одинаковой конструкции корпусов. Внешне эти опытные образцы были неразличимы, но внутренние составляющие у них абсолютно разные.

Прототип первый - «Объект 252»

Образец танка «Объект 252» был собран в октябре 1944 года. В этот танк была установлена обычная механическая трансмиссия, очень схожая с той, что устанавливалась на советских ИС-2. Изменению подверглась конструкция штампованных катков: при неизменной их численности в диаметре они увеличились до 750 мм, следовательно, в установке дополнительных поддерживающих роликов больше не было необходимости. Механическая трансмиссия давала «Объекту 252» серьезное преимущество в массе (51,5 тонны/54 тонны) и скорости (43 км/ч против 34 км/ч) перед «Объектом 253», имеющим электромеханическую трансмиссию.

Прототип второй - «Объект 253»

Прототип 253-й изготовили в конце октября-начале ноября 1944 года. Его главной отличительной чертой стала установленная на нем ЭМТ, призванная повысить маневренность и сделать управление танком легче и комфортнее.

Схема электромеханической трансмиссии "Объекта 253"

Главный генератор ДК-305А, выдающий 385 кВт и весивший около 1740 кг, приводился в движение силовой установкой танка, которая устанавливалась соосно с ним. Рядом с главным генератором на общем валу располагался синфазный генератор трехфазного тока СГ-1А, который питал вентиляторы системы охлаждения МТО и электродвигатели тяги. Главный генератор нуждался в постоянном воздушном охлаждении, так как в рабочем состоянии сильно перегревался. С этой целью в МТО танка было установлено дополнительное вентиляционное оборудование.

Также для питания роторов электрогенераторов ДК-305А и СГ-1А в МТО поместили небольшие генераторы постоянного тока Г-73. Там же находились электромоторы тяги ДК-302А и ДК-302Б по 164 кВт каждый, которые соединялись с ведущими колесами танка, автоматически регулируя крутящий момент во время движения машины. Тяга регулировалась поступающим на главный генератор током. Сила рабочего тока, в зависимости от местности, по которой передвигался танк, находилась в пределах 490-740 А. Напряжение в цепи - 500 В.

Электромеханическая трансмиссии со всеми комплектующими весила около 3850 кг, что в 4-5 раз больше массы обычной механической трансмиссии, устанавливаемой на другие советские тяжелые танки. Чрезмерная масса ЭМТ «Объекта 253» негативно сказывалась на его проходимости. Шасси нового танка было практически копией ходовой части уже известного вам ИС-2.

Неоправданные ожидания

Заводские испытания «Объекта 253» изначально не задались. При движении танка по заснеженному полю в моторно-трансмиссионном отделении в результате перегрева произошло возгорание, которое успели быстро потушить. Пришлось внести в конструкцию танка некоторые изменения: кормовой лист брони заменили стальным и за ним установили еще один электровентилятор, охлаждающий МТО. К концу ноября 1944 года, после определенных доработок в конструкции, «Объект 253» успешно завершил испытания.

Заводские испытания второго прототипа («Объекта 252»), длившиеся с 8 по 27 ноября того же года, прошли куда лучше, однако без неполадок и тут не обошлось. Новое шасси, которое получил 252-й, оказалось весьма ненадежным (катки подвергались деформации уже через 200 км пути) и требовало доработки. С 122-миллиметровым орудием Д-30, разработанным свердловским заводом № 9, также возникли проблемы - постоянно отказывал механизм досылания снаряда, а 17 ноября 1944 года оно полностью вышло из строя и было отправлено в ремонт.

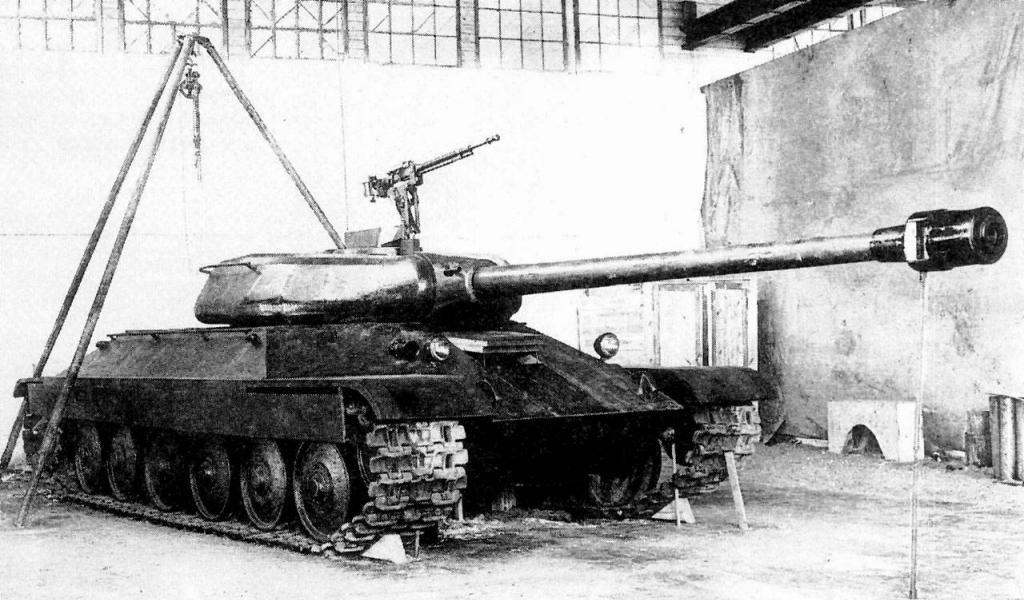

Танк ИС-6 на заводских испытаниях

Далее оба прототипа отправились на исследовательский полигон Кубинка под Москвой для испытания бронирования корпуса танка. Оба танка показали отличные результаты: при обстреле из трофейных немецких орудий калибрами 88 и 105 мм верхний бронелист сдерживал попадания на любой дистанции, нижний поражался только на ближней. По защитным характеристикам ИС-6 обошел такие тяжелые советские танки, как ИС-3 и ИС-2, однако оказался хуже своего главного конкурента - «Объекта 701» (будущий ИС-4). Вдобавок, по мнению военных заказчиков, опытный образец с ЭМТ обладал слишком большой массой, не имея при этом ожидаемых отличных показателей маневренности.

Новая пушка Д-30Т также не имела огромного преимущества перед старым образцом Д-25Т, а ее стоимость при этом возросла почти в 2 раза. В конечном итоге оба прототипа на вооружение приняты не были, заниматься их доработкой так никто и не стал.

Перейдем к более подробному обзору ИС-6.

Вооружение

Основным оружием танка была 122-миллиметровая пушка Д-30, отличавшаяся от своей предшественницы Д-25 наличием механизма досылателя снаряда и оборудованием для продувки ствола после выстрела. Длина ствола составляла 48 калибров, а эффективная стрельба возможна по цели высотой 1890 мм. При стрельбе из пушки прямой наводкой использовался шарнирный прицел ТБШ. Углы склонения орудия составляли -3/+25 градусов. Также на танк устанавливались два пулемета: первый - 7,62-миллиметровый конструкции ГВТ - был спарен с пушкой, второй - зенитный крупнокалиберный (12,7 мм) - был установлен на основание люка заряжающего. Боекомплект танка вмещал 30 бронебойных и осколочно-фугасных снарядов (в любом соотношении) к основному орудию, 1300 патронов к ГВТ-пулемету и 250 - к пулемету ДШК.

122-мм гаубица Д-30

Особенности бронирования ИС-6

Танк имел противоснарядную дифференцированную броню. Передняя часть корпуса состояла из верхней и нижней лобовых деталей, а также двух скуловых листов. Верхняя лобовая деталь, изготовленная из 100-миллиметровой катаной броневой стали средней твердости, была расположена под рациональным углом в 65° от вертикали. Нижняя лобовая деталь была толще на 20 мм, однако и угол наклона был хуже - 52°. Скулы корпуса располагались под углом 62° от вертикали и были повернуты на 40°. Толщина их составляла 100 мм.

Борт танка состоял из сваренных между собой наклонного, вертикального и горизонтального бронелистов. Толщина первых двух - 100 мм. Конструкция кормы танка была аналогична носовой его части. Нижняя деталь и две скулы имели толщину 60 мм и приваривались к бортам. Верхний бронелист той же толщины был откидным и крепился к нижнему и скуловым листам болтами и петлями. Крыша корпуса состояла из неподвижного листа под башней толщиной 50 мм и двух съемных листов по 20 мм над моторным и трансмиссионным отделениями. Все днище танка состояло из сваренных в корытообразную форму бронелистов одинаковой толщины в 20 мм.

Башня танка была литым непробиваемым куском броневой стали, подвергнутой закалке на высокую твердость. Крыша представляла собой два сваренных между собой 30-миллиметровых листа брони. Боковые стенки, имевшие толщину 150 мм, были наклонены от вертикали на 35°. Задняя часть башни располагалась под углом 25° при толщине в 100 мм.

Внутреннее «убранство» танка

В передней части танка классически располагалось отделение управления. В центре - сиденье механика-водителя, рычаги и педали управления танком, контрольно-измерительные приборы, топливный распределительный кран, фильтр очитки топлива, аккумуляторы и прочее электрооборудование. Здесь же находилась часть боеприпасов и комплекта ЗИП. Выход и посадка производились через люк в верхней лобовой детали, закрывающийся бронезащитной крышкой. В задней части отделения в днище был вырезан аварийный люк.

В средней части корпуса, соединенной с башней, располагалось боевое отделение. Это отделение было рассчитано на трех членов экипажа: командира, наводчика и заряжающего. Соответственно, здесь же располагалось все вооружение, приборы наблюдения и наводки, а также боеукладка, радиостанция 10Р и переговорное устройство танка. Моторное и трансмиссионное отделения находились в кормовой части машины.

Воплощение в компьютерных играх

Хотя этот танк был экспериментальным и не был принят на вооружение, по его деревянным образцам и чертежам разработчиками некоторых компьютерных игр танковой тематики были сделаны виртуальные модели ИС-6.

Компьютерная модель ИС-6 в World of Tanks

В World of Tanks ИС-6 был одним из первых танков, добавленных в игру, и пользовался огромной популярностью среди игроков. Модель выглядит довольно реалистично. А также «шестерка» была воссоздана в другой известной танковой игре - War Thunder.
