В данном материале будет рассмотрен такой прибор, как выключатель нагрузок, сфера его применения, а также технические характеристики.

Что представляют собой выключатели нагрузок

Аппарат, который имеет коммутационное назначение и работает в режиме включения и отключения токоведущих цепей, находящихся под нагрузкой, питаемой силовыми установками в 6,0-10,0 кВ (величина номинальных токов 200,0-400,0 А и выше), с отсутствием в устройстве механизма автоматических систем, защищающих от короткого замыкания, называется выключателем нагрузки.

Проще понять выключатель как разъединитель простого типа, дополненный специальной камерой для гашения электрической дуги. Первые устройства такого назначения стали применять в электросетях свыше полувека назад. Они были снабжены только системой разъединения и плавкими предохранителями для защиты от перегрузок и токов КЗ. Работали при менее высоких мощностях, нежели теперь.

Развитие электроэнергетики и значительное увеличение мощностей вызвало необходимость модернизации систем, с внесением в их схему дугогасителей. Такие устройства назвали разъединителями мощности. В современных аппаратах значительно упростили конструкцию гашения дуги, из-за чего они стали менее дорогими и более востребованными.

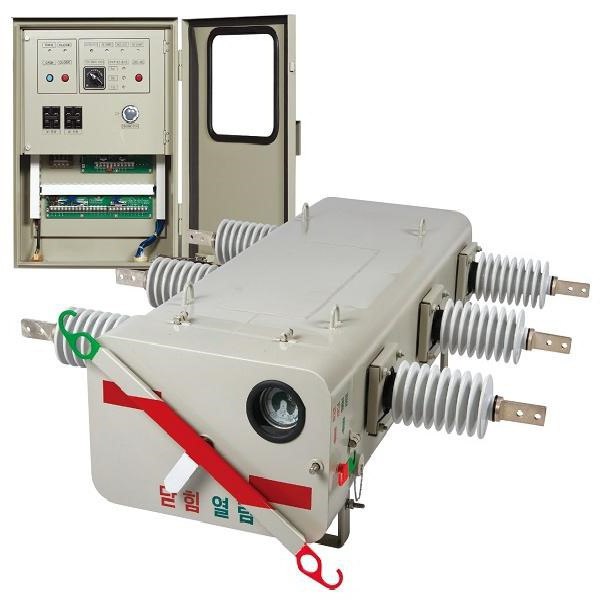

выключатели нагрузок

Как устроен механизм выключателя

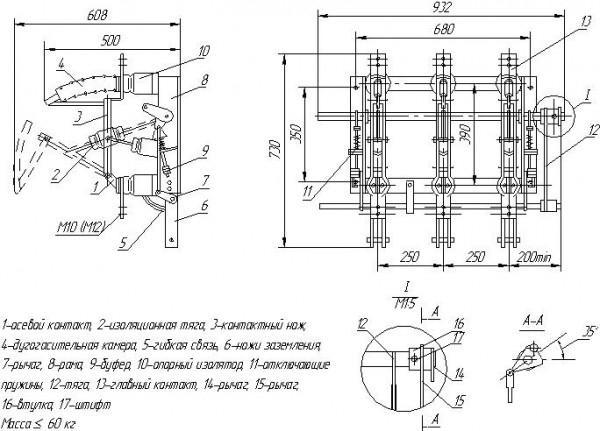

Устройство выключателя нагрузки состоит из рамы и вала. На раме закреплены шесть изоляторов опорных. Из этих изоляторов к раме, в нижней ее части, закреплены три, на которых расположены ножи-контакты. Оставшиеся контакты установлены на раме вверху. На них контакты главного назначения и дугогасительные. Чтобы осуществить движение к ножам-контактам, рычаги вала соединены с тягами из электроизоляционного материала.

В конечных точках вала имеется по паре пружин отключения. Они ускоряют процесс разъединения выключателя в момент высвобождения системы, где привод свободно расцепляется. В этих же местах установлены буферные резиновые прокладки, предотвращающие механические удары во время отключения.

В камерах дугогашения происходит процесс разъединения специальных контактов дугогасительных. Материал исполнения контактов – фенопласт с вкладышами на основе полиамида стеклонаполненного. Форма вкладышей и самих камер дугообразна. Такое конструктивное решение позволяет плавно заходить в них контактам дугогашения.

В процессе включения цепи в первую очередь происходит соединение дугогасительных контактов, далее замыкаются главные контакты с ножами. Когда нагрузку отключают, весь процесс происходит в обратной последовательности.

Положение контактов дугогашения при отключенной нагрузке характеризуется наличием видимой воздушной прослойки между ними и камерой, по принципу разъединителя обычного. В момент отключения появляется электрическая дуга, и все это сопровождается сильным излучением тепла, нагревающего полиамид стеклонаполненный. Последний образует газовыделение, гасящее дугу.

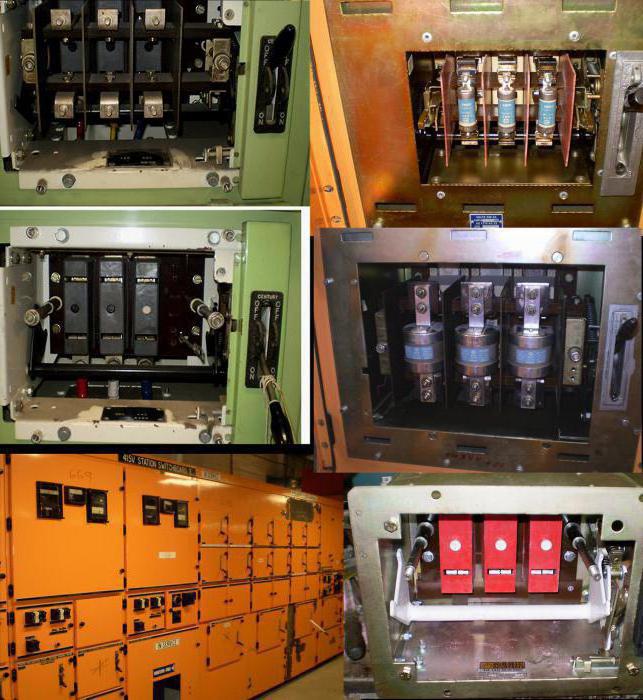

выключатель нагрузки 10 кв

Какими характеристиками обладает устройство

Выключатели нагрузки характеристики технические имеют следующие:

  • Номинальное значение напряжения. Оно является рабочим напряжением электротехнического устройства, на величину которого оно рассчитано производителем.
  • Наибольшее значение рабочего напряжения. Допустимо высокое напряжение, которое не вредит работоспособности выключателя. Оно заложено в пределах от 5% до 20% выше, чем номинальное.
  • Номинальное значение тока. Ток, при прохождении которого степень нагревания частей токопровода и покрытия изоляционного не нарушает работоспособности и который может быть выдержан сколь угодно долго.
  • Сквозной ток допустимых пределов. Ток, протекающий в режиме короткого замыкания, величину которого способны выдержать выключатели нагрузок.
  • Ток стойкости электродинамической. Такой ток к. з., воздействие нескольких первых периодов которого механически не повреждает прибор.
  • Ток стойкости термической. Предельный ток, нагревающее действие которого в течение определенного времени не приводит к выходу из строя выключателя.
  • Физические параметры, касающиеся размеров и массы.
  • Техническое исполнение привода.

выбор выключателя нагрузки

Разновидности высоковольтных выключателей нагрузки

Выключатели нагрузки типы имеют следующие.

Автогазовые:

  • BHA-10/630. Такой тип выключателя обеспечивает коммутацию электрических трехфазных цепей на напряжение в 6000 и 10000 В, частота которых равна 50 Гц, находящихся под нагрузкой. Предусматривается автоматическое заземление выключенных линий специальными заземляющими ножами. Эти модели устройств устанавливают в основном на трансформаторных подстанциях, в устройствах распределительных и в боксах обслуживания. Тип дугогасителя – автогазовый, привод может быть как ручного управления, так и электрического. Рассчитаны агрегаты на двадцатипятилетний срок работы с промежуточными капитальными ремонтами через каждые две тысячи операций.

автоматический выключатель нагрузки

  • ВНБ-10/630. Выключатель нагрузки 10 кв повышенной скорости отключения используют в нагруженных цепях с силой тока до 630A. У него нейтральный провод заземлен либо изолирован. Узлы применения – это одностороннего обслуживания камеры стационарные, подстанции трансформаторных устройств, шкафы распределителей комплектных, также ими проводят замену старых модификаций выключателей. Система гашения дуги при помощи выделения газа.
  • BHP-10/630. Работает по аналогии с выключателем BHA-10/630, но привод имеет только ручное исполнение. Может быть укомплектован заземляющими контактами и дополнительными предохранителями.

Вакуумные:

  • ВБСК-10-20/1000. Выключатели нагрузок, рассчитанные на напряжение до 12000 В, которые способны коммутировать цепи электрические (трехфазные с нейтралью изолированной) в режимах нормальной работы и в аварийных ситуациях. Устройства применяют во всех вышеперечисленных системах, а также когда проводят замену выключателей маломасляных. Выключатели этого типа имеют малые габариты, поэтому удобны для монтажа в разных типах распредкоробок.
  • BB\TEL. Универсальный разъединительный прибор, система гашения дуги которого основана на затухании ее в глубоком вакууме. Фиксирует контакты дугогашения при замыкании электромагнитный механизм. Отличаются эти системы большим ресурсом и высокой износостойкостью. Они малогабаритны и не требуют ремонта.
  • BBT-10-20. Вакуумный тип выключателя с моторно-пружинным приводом, который предназначен для тех же целей, что и ВБСК-10-20/1000, но этот выключатель нагрузки 10 кв выдерживает только.

выключатели нагрузки характеристики

Устройства разъединители:

  • РВЗ-10/630 разработаны для коммутационных целей при работе с высоким напряжением, но отсутствием нагрузочных токов. При помощи их можно проводить переподключение и изменение схем, осуществляются ремонтные работы в безопасном режиме (обесточенные линии). Имеют конструкцию привода рычажного принципа действия.
  • РЛНД - выполняют те же функции, но допустимы для установки вне помещения.

Системы автоматического разъединения цепи

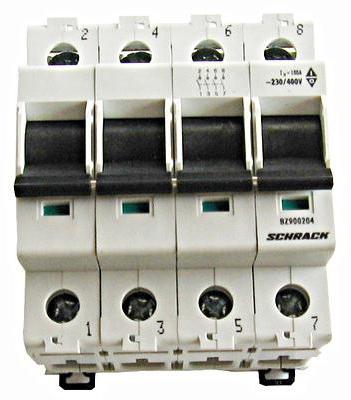

Автоматический выключатель нагрузки – это прибор электрический коммутационного назначения. Он предназначен для проведения номинальных токов к нагрузке и размыкает цепь в автоматическом режиме, если возникают токи короткого замыкания либо токи, превышающие значение номинальных. Также некоторые устройства способны срабатывать при нежелательном понижении питающего напряжения, когда мощность изменяет направление. Не следует использовать автоматы в качестве тумблеров, их механизм не приспособлен для этого, могут подгорать внутренние контакты.

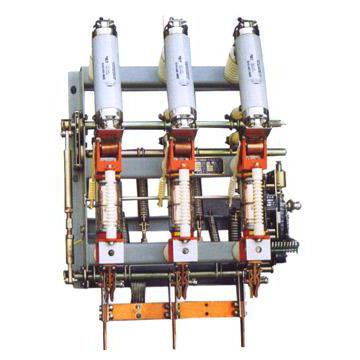

устройство выключателя нагрузки

Классификация автоматических выключателей

По числу полюсных контактов: одно-, двух- и трехполюсные.

С функцией токоограничения и без нее.

По исполнению механизма расцепления: тепловой от перегрузок, электромагнитный от к. з., полупроводниковый, настраиваемый от всех аварий, комбинированный.

Ручного привода либо от электромагнитов.

С возможностью устанавливать задержку по времени в режиме к. з. и без этой функции.

По типу конструкции: неподвижные, стационарные и выдвижные.

 выключатели нагрузки типы

Выбор выключателя нагрузки

Необходимо помнить, что все автоматические выключатели нагрузок призваны защищать проводку от перегрева, возгорания и перегорания, а не электрические приборы. Поэтому, чтобы правильно выбрать входной разъединитель, нужно знать, на какой ток рассчитан кабель или его сечение. Ток срабатывания автомата должен быть чуть меньшим, чем предельно допустимый для провода.

В том случае, когда пропускная способность кабеля гораздо больше, чем ток потребления нагрузки, то можно подобрать автомат под нагрузку. Для этого суммируют мощность всех электрических приборов, добавляя процент запаса, и находят суммарный ток потребления, исходя из закона Ома. Далее выбирают автомат, ток срабатывания которого будет ближайшим большим от расчетного.

Заключение

Для большей надежности и безопасности эксплуатации электрической сети бытового назначения целесообразней разбить ее на несколько линий, где на каждую установить выключатель автоматический, плюс общий на всю систему в целом.
