Технологии отображения 3D-объектов на экране мониторов персональных компьютеров развиваются вместе с выпуском современных графических адаптеров. Получение идеальной картинки в трёхмерных приложениях, максимально приближённой к реальному видео, является основной задачей разработчиков железа и главной целью для ценителей компьютерных игр. Помочь в этом призвана технология, реализованная в видеокартах последних поколений — анизотропная фильтрация в играх.

Что это такое?

фильтрация анизотропная

Каждому компьютерному игроку хочется, чтобы на экране разворачивалась красочная картина виртуального мира, чтобы, взобравшись на вершину горы, можно было обозревать живописные окрестности, чтобы, нажимая до отказа кнопку ускорения на клавиатуре, до самого горизонта можно было увидеть не только прямую трассу гоночного трека, а и полноценное окружение в виде городских пейзажей. Объекты, отображаемые на экране монитора, только в идеале стоят прямо перед пользователем в самом удобном масштабе, на самом деле подавляющее большинство трёхмерных объектов находится под углом к линии зрения. Более того, различное виртуальное расстояние текстур до точки взгляда также вносит коррективы в размеры объекта и его текстур. Расчётами отображения трёхмерного мира на двумерный экран и заняты различные 3D-технологии, призванные улучшить зрительное восприятие, в числе которых не последнее место занимает текстурная фильтрация (анизотропная или трилинейная). Фильтрация такого плана относится к числу лучших разработок в этой области.

На пальцах

Чтобы понять, что даёт анизотропная фильтрация, нужно понимать основные принципы алгоритмов текстурирования. Все объёкты трёхмерного мира состоят из «каркаса» (трехмерной объёмной модели предмета) и поверхности (текстуры) — двумерной картинки, «натянутой» поверх каркаса. Малейшая часть текстуры — цветной тексель, это как пиксели на экране, в зависимости от «плотности» текстуры, тексели могут быть разных размеров. Из разноцветных текселей состоит полная картина любого объекта в трёхмерном мире.

На экране текселям противопоставлены пиксели, количество которых ограничено доступным разрешением. Тогда как текселей в виртуальной зоне видимости может быть практически бесконечное множество, пиксели, выводящие картинку пользователю, имеют фиксированное количество. Так вот, преобразованием видимых текселей в цветные пиксели занимается алгоритм обработки трёхмерных моделей - фильтрация (анизотропная, билинейная или трилинейная). Подробнее обо всех видах - ниже по порядку, так как они исходят одна из другой.

анизотропная фильтрация в играх что это

Ближний цвет

Самым простым алгоритмом фильтрации является отображение цвета ближайшего к точке зрения каждого пискеля (Point Sampling). Всё просто: луч зрения определённой точки на экране падает на поверхность трёхмерного объекта, и текстура изображений возвращает цвет ближайшего к точке падения текселя, отфильтровывая все остальные. Идеально подходит для однотонных по цвету поверхностей. При небольших перепадах цвета тоже даёт вполне качественную картинку, но довольно унылую, так как где вы видели трёхмерные объекты одного цвета? Одни только шейдеры освещения, теней, отражений и другие готовы раскрасить любой объект в играх как новогоднюю ёлку, что же говорить о самих текстурах, которые порою представляют собой произведения изобразительного искусства. Даже серая бездушная бетонная стена в современных играх — это вам не просто прямоугольник невзрачного цвета, это испещрённая шероховатостями, порою трещинами и царапинами и другими художественными элементами поверхность, максимально приближающая вид виртуальной стены к реальным или выдуманным фантазией разработчиков стенам. В общем, ближний цвет мог быть использован в первых трёхмерных играх, сейчас же игроки стали гораздо требовательнее к графике. Что немаловажно: фильтрация ближнего цвета практически не требует вычислений, то есть очень экономична в плане ресурсов компьютера.

Линейная фильтрация

Отличия линейного алгоритма не слишком существенны, вместо ближайшей точки-текселя линейная фильтрация использует сразу 4 и рассчитывает средний цвет между ними. Единственная проблема, что на поверхностях, расположенных под углом к экрану, луч зрения образует как бы эллипс на текстуре, тогда как линейная фильтрация использует идеальный круг для подбора ближайших текселей независимо от угла обзора. Использование четырёх текселей вместо одного позволяет значительное улучшить прорисовку удалённых от точки обзора текстур, но всё равно недостаточно, чтобы корректно отразить картинку.

Mip-mapping

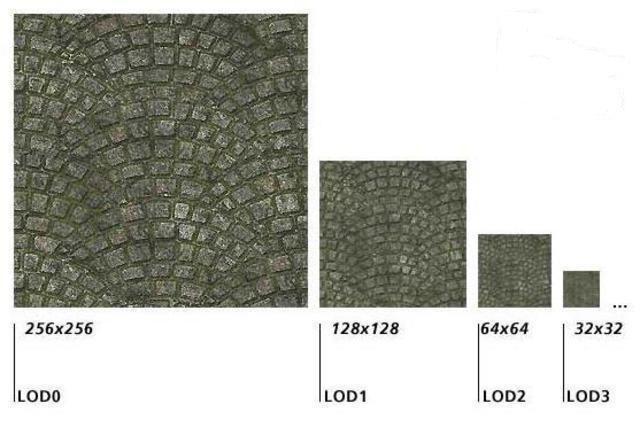

Эта технология позволяет слегка оптимизировать прорисовку компьютерной графики. Для каждой текстуры создаётся определённое количество копий с разной степенью детализации, для каждого уровня детализации выбирается своя картинка, к примеру, для длинного коридора или обширной залы ближние пол и стены требуют максимально возможной детализации, тогда как дальние углы охватывают всего лишь несколько пикселей и не требуют значительной детализации. Эта функция трёхмерной графики помогает избежать размытия дальних текстур, а также искажения и потери рисунка, и работает вместе с фильтрацией, потому что видеоадаптер при расчёте фильтрации самостоятельно не в состоянии решить, какие тексели важны для полноты картины, а какие - не очень.

фильтрация текстур анизотропная

Билинейная фильтрация

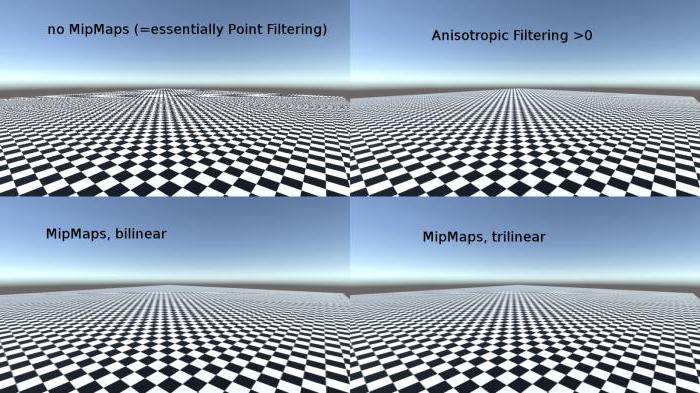

Используя вместе линейную фильтрацию и MIP-текстурирование, получаем билинейный алгоритм, который позволяет ещё лучше отображать удалённые объекты и поверхности. Однако всё те же 4 текселя не дают технологии достаточной гибкости, к тому же билинейная фильтрация не маскирует переходы на следующий уровень масштабирования, работая с каждой частью текстуры по отдельности, и их границы могут быть видны. Таким образом, на большом удалении или под большим углом текстуры сильно размываются, делая картинку неестественной, как будто для людей с близорукостью, плюс для текстур со сложными рисунками заметны линии стыка текстур разного разрешения. Но мы же за экраном монитора, не нужна нам близорукость и разные непонятные линии!

Трилинейная фильтрация

Эта технология призвана исправить прорисовку на линиях смены масштаба текстур. Тогда как билинейный алгоритм работает с каждым уровнем mip-mapping по отдельности, трилинейная фильтрация дополнительно просчитывает границы уровней детализации. При всём этом растут требования к оперативной памяти, а улучшение картинки на удалённых объектах при этом не слишком ощутимо. Само собой, границы между ближними уровнями масштабирования получают лучшую обработку, нежели при билинейной, и более гармонично смотрятся без резких переходов, что сказывается на общем впечатлении.

анизотропная фильтрация включать или нет

Анизотропная фильтрация

Если просчитывать проекцию луча зрения каждого экранного пикселя на текстуре согласно углу обзора, получатся неправильные фигуры — трапеции. Вкупе с использованием большего количества текселей для расчётов итогового цвета это может дать гораздо лучший результат. Что даёт анизотропная фильтрация? Учитывая, что пределов количества используемых текселей в теории нет, такой алгоритм способен отображать компьютерную графику неограниченного качества на любом удалении от точки обзора и под любым углом, в идеале сравнимую с реальным видео. Фильтрация анизотропная по своим возможностям упирается лишь в технические характеристики графических адаптеров персональных компьютеров, на которые и рассчитаны современные видеоигры.

настройка анизотропной фильтрации

Подходящие видеокарты

Режим анизотропной фильтрации был возможен на пользовательских видеоадаптерах уже с 1999 года, начиная с известных карт Riva TNT и Voodoo. Топовые комплектации этих карт вполне справлялись с просчётом трилинейной графики и даже выдавали сносные показатели FPS с использованием анизотропной фильтрации х2. Последняя цифра указывает на качество фильтрации, которое, в свою очередь, зависит от количества текселей, занятых в расчёте итогового цвета пикселя на экране, в данном случае их используется целых 8. Плюс ко всему, при расчётах используется соответствующая углу зрения область захвата этих текселей, а не круг, как в линейных алгоритмах ранее. Современные видеокарты способны обрабатывать фильтрацию анизотропным алгоритмом на уровне х16, что означает использование 128 текселей для расчётов итогового цвета пикселя. Это сулит значительное улучшение отображения удалённых от точки обзора текстур, а также и серьёзную нагрузку, но графические адаптеры последних поколений снабжены достаточным количеством оперативной памяти и многоядерными процессорами, чтобы справляться с этой задачей.

Влияние на FPS

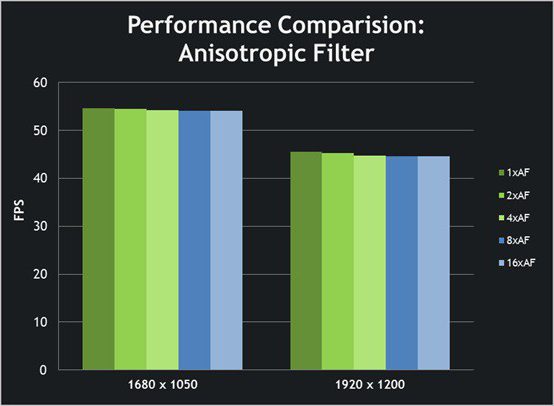

Преимущества понятны, но как дорого обойдётся игрокам анизотропная фильтрация? Влияние на производительность игровых видеоадаптеров с серьёзной начинкой, выпущенных не позднее 2010 года, очень незначительно, что подтверждают тесты независимых экспертов в ряде популярных игр. Фильтрация текстур анизотропная в качестве х16 на бюджетных картах показывает снижение общего показателя FPS на 5-10%, и то за счёт менее производительных компонентов графического адаптера. Такая лояльность современного железа к ресурсоёмким вычислениям говорит о непрестанной заботе производителей о нас, скромных геймерах. Вполне возможно, что не за горами переход на следующие уровни качества анизотропии, лишь бы игроделы не подкачали.

что дает анизотропная фильтрация

Конечно, в улучшении качества картинки участвует далеко не одна только анизотропная фильтрация. Включать или нет ее, решать игроку, но счастливым обладателям последних моделей от Nvidia или AMD (ATI) не стоит даже задумываться над этим вопросом - настройка анизотропной фильтрации на максимальный уровень не повлияет на производительность и добавит реалистичности пейзажам и обширным локациям. Немногим сложнее ситуация у хозяев встроенных графических решений от компании Intel, так как в этом случае многое зависит от качеств оперативной памяти компьютера, её тактовой частоты и объёма.

Опции и оптимизация

Управление типом и качеством фильтрации доступно благодаря специальному ПО, регулирующему драйвера графических адаптеров. Также расширенная настройка анизотропной фильтрации доступна в игровых меню. Реализация больших разрешений и использование нескольких мониторов в играх заставили производителей задуматься об ускорении работы своих изделий, в том числе за счёт оптимизации анизотропных алгоритмов. Производители карт в последних версиях драйверов представили новую технологию под названием адаптивная анизотропная фильтрация. Что это значит? Эта функция, представленная AMD и частично реализованная в последних продуктах Nvidia, позволяет снижать коэффициент фильтрации там, где это возможно. Таким образом, фильтрация анизотропная коэффициентом х2 может обрабатывать ближние текстуры, тогда как удалённые объекты пройдут рендеринг по более сложным алгоритмам вплоть до максимального х16-коэффициента. Как обычно, оптимизация даёт существенное улучшение за счёт качества, местами адаптивная технология склонна к ошибкам, заметным на ультранастройках некоторых последних трёхмерных видеоигр.

анизотропная фильтрация влияние на производительность

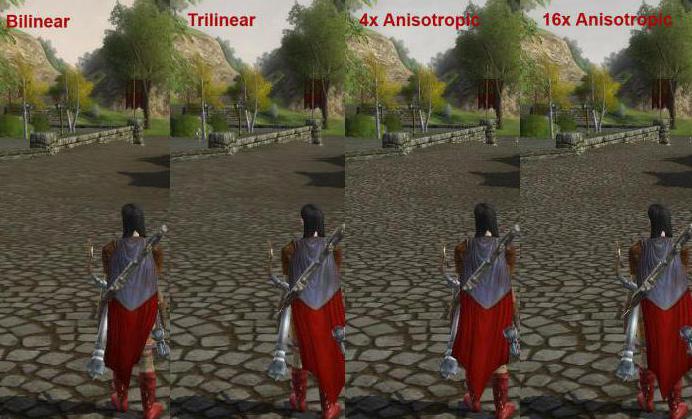

На что влияет анизотропная фильтрация? Задействование вычислительных мощностей видеоадаптеров, по сравнению с другими технологиями фильтрации, намного выше, что сказывается на производительности. Впрочем, проблема быстродействия при использовании этого алгоритма давно решена в современных графических чипах. Вместе с остальными трёхмерными технологиями анизотропная фильтрация в играх (что это такое мы уже представляем) влияет на общее впечатление о целостности картинки, особенно при отображении удалённых объектов и текстур, расположенных под углом к экрану. Это, очевидно, главное, что требуется игрокам.

Взгляд в будущее

Современное железо со средними характеристиками и выше вполне способно справиться с требованиями игроков, поэтому слово о качестве трёхмерных компьютерных миров сейчас за разработчиками видеоигр. Графические адаптеры последнего поколения поддерживают не только высокие разрешения и такие ресурсоёмкие технологии обработки изображений, как фильтрация текстур анизотропная, но и VR-технологии или поддержку нескольких мониторов.
