Зерноочистительные машины: устройство, технические характеристики, производители

В комплекс работ по обработке сельскохозяйственных угодий входит послеуборочный процесс. Он включает в себя очистку, сушку, сортировку, транспортировку и хранение урожая. Зерноочистительные машины позволяют оптимизировать эту часть работы, очищая собранный материал от дополнительных примесей, плевы и мусора. Рассмотрим несколько марок данной техники, их устройство, особенности и характеристики.

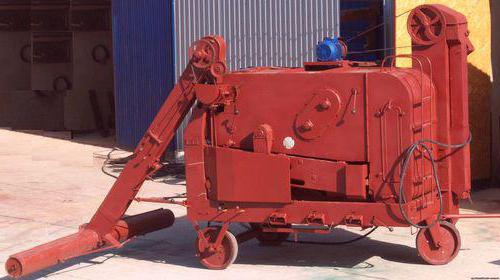

зерноочистительные машины

Категории

В аграрной сфере используются зерноочистительные машины двух типов: стационарные и передвижные. Самоходный вариант применяется на открытых территориях, под навесными конструкциями и на складах. Стационарные модели ориентированы на специальные комплексы по обработке зерна. По типам эксплуатации техника подразделяется на оборудование общего и специального назначения. Первый вариант используется для первичной обработки собранного урожая, состоит из атмосферных, воздушно-решетных либо приводных установок.

Модификации специального назначения позволяют отделить семена от примесей, которые остаются после обработки на общих агрегатах. Представляют они собой пневматические стенды, электромагнитные и схожие с ними установки. Рассматриваемые агрегаты имеют высокую производительность, соответствуют требуемым стандартам. В результате эксплуатации должна выйти продукция, содержание примесей в которой не превышает 1-го процента, чистота семенных зерен – не ниже 98%.

Зерноочистительная машина ОВС

Данная техника применяется на токах открытого типа, ориентирована на обработку ворохов после прохода уборочного комбайна. Рабочая установка – решетчато-воздушной конструкции. Состоит агрегат из следующих элементов:

  • Загрузочного транспортера.
  • Приемной камеры с атмосферным отсеком.
  • Пары решетчатых станов.
  • Отгрузочного механизма.
  • Деталей привода и хода.
  • Автоматической загрузочной установки.

В загрузочном бункере имеется скребковое наклонное приспособление и два питающих элемента. Они агрегируют с нижней головкой посредством шарнирного соединения. Подъем и опускание питателей производится при помощи лебедки. На раме смонтированы короба с двумя парами конических шестеренок. Благодаря им питатели приводятся в движение. Вверху расположена приводная головка транспортера, функционирующая за счет электрического двигателя. Взаимодействие между узлами осуществляется через клиноременную передачу.

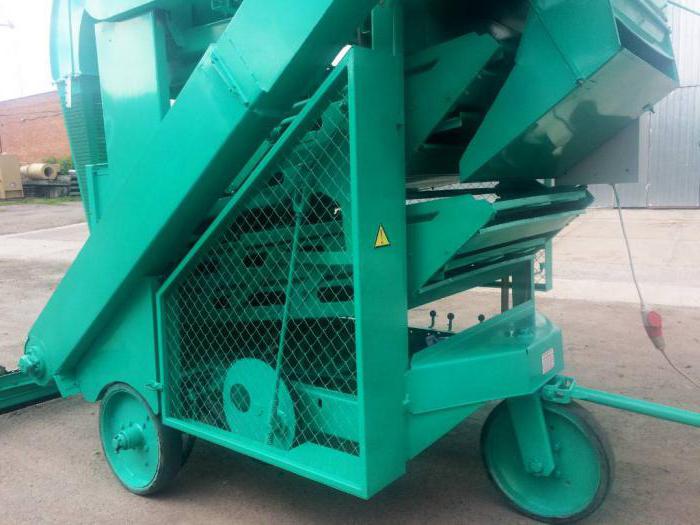

овс зерноочистительная машина

Устройство

Зерноочистительная машина ОВС-25 оснащена специальным приемным отсеком, который размещен между вертикальными каналами. Питающее устройство камеры состоит из следующих элементов:

  • Приемного лотка.
  • Питательного клапана.
  • Распределителя шнекового типа.
  • Делителя подачи зернового материала.

Ворох при помощи питающего устройства рассредоточивается по ширине отсека, после чего происходит его разделение на равные доли.

Зерноочистительные машины этого типа оборудованы воздушной системой, которая состоит из таких элементов.

  • Пары вертикальных каналов.
  • Осадочного отсека.
  • Воздуховода.
  • Отделителя примесей инерционного действия.
  • Вентилятора.
  • Пневматического транспортера.

Рабочие каналы подсоединены к вентилятору. Пыль и легкие примеси вместе с воздухом поступают в отделитель и транспортер, а тяжелые частицы оседают в специальной камере. Нижняя часть этого отсека имеет систему легкоподвижных клапанов. Они открываются под давлением, создаваемым осевшими элементами. Сбоку стенки корпуса воздушной системы предусмотрена ниша с выдвижной заслонкой, которая приводится в действие при помощи зубчатого колеса и рейки. Служит заслонка для регулировки воздушного потока. Отделитель пыли обладает жалюзи, а пневматический транспортер выполнен из листовой стали по типу воздуховода с круглым сечением.

Принцип работы

ОВС – зерноочистительная машинка, перемещающаяся вдоль бурта. В процессе работы скребковый транспортер загружает ворох и выдает его на распределительный шнек приемного отсека. Далее материал разделяется на две одинаковые части, направляемые в воздушный канал. Там от зерна отделяются легкие примеси, удаляемые пневмотранспортером. Тяжелые частицы оседают в дополнительной камере. Обе доли чистого зерна транспортируются на нижний и верхний стан решетчатого типа.

Очищенные семена на решете разделяются на две части, а мелкое зерно и примеси походят через специальные отверстия. Оставшийся материал подается на второе, а затем на нижнее решето. В верхней отделительной камере происходит удаление сорняков, примесей и дефектного урожая. Основное сырье пропускается через верхнее решето и подается на скатную доску. Далее материал попадает на отгрузочную ленту, по которой направляется в кузов грузовика. Отделенные отходы скапливаются в отстойнике для фуража.

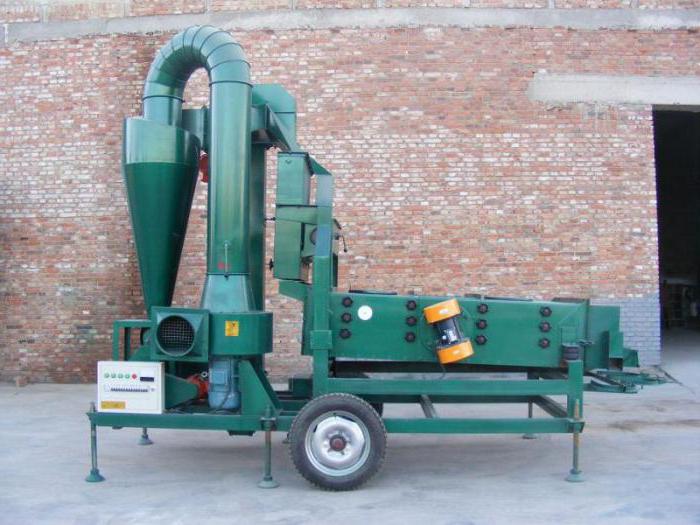

технические характеристики зерноочистительных машин

Станы

Рассматриваемые зерноочистительные машины оснащены решетчатыми станами. Состоят они из следующих элементов:

  • Щеточного приспособления.
  • Остова.
  • Решетки.
  • Колебательного вала.

Решетчатые детали установлены в два ряда. Верхняя часть имеет разделитель и зерновой отсек, нижний элемент оборудован подпосевной и сортировальной конструкцией. Станы монтируются на раме при помощи вертикальных пружинных подвесок. В движение детали приводит эксцентрик от основного вала. В нижней части решеток подведены щетки, которые активируются под воздействием шатунов и выполняют поступательно-возвратные движения. Для корректной работы механизма, необходимо его точно отрегулировать.

Щетина щеточных элементов должна выступать порядка 1,5-2 мм над решетками. Это позволит достичь полной очистки отверстий от застрявшего материала. Зерноочистительная самопередвижная машина имеет три обрезиненных колеса. Передний элемент оснащен осью на поворотной вилке, а задние колеса оборудованы ступицами с вращающими звездочками, предназначенными для цепного привода. Фронтальная ось входит в рамочную втулку, к вилке на шарнирном креплении монтируется дышло, служащее для последующего соединения техники с трактором.

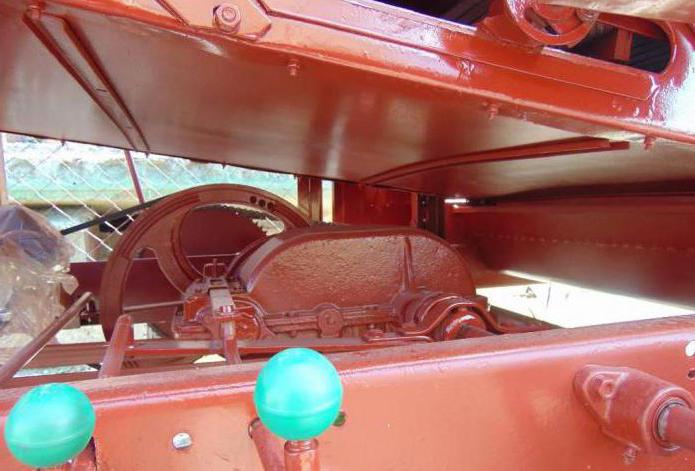

Механизм перемещения

Рассматриваемый агрегат транспортируется при помощи специального механизма. Он состоит из таких деталей:

  • Электрического мотора.
  • Передачи клиноременного типа.
  • Редуктора с двумя скоростями.
  • Цепных передач.
  • Кулачковой муфты.

Электродвигатель обладает мощностью 1,1 кВт, активируется посредством кнопки, находящейся на щитке управления. При помощи механизма реверсного типа техника движется, как вперед, так и назад. На раме расположен редуктор, переключение которого осуществляется посредством вилки с фиксатором на крышке. Кулачковые муфты служат для агрегации вала с полуосями, оснащенными на концах звездочками.

универсальные зерноочистительные машины

Зерноочистительная машина "Петкус"

Эта техника представляет собой стационарный воздушный сепаратор решетчатого типа. Он служит для предварительной и итоговой очистки зерен, бобовых, масличных культур и прочих семян. В процессе работы из материала удаляются примеси и загрязнения. Для увеличения доли целого зерна в конечном сырье предусмотрена настройка пониженной пропускной способности.

Агрегат состоит из следующих основных деталей:

  • Загрузочного бункера.
  • Шнека и шибера основного механизма.
  • Решетного блока.
  • Пневматического сепаратора.
  • Разгрузочного приспособления.
  • Сбрасывателя скребкового типа.
  • Разделителя.
  • Основного сепаратора.
  • Регулировочного канала.
  • Рамы и заслонки.

Как функционирует?

Зерноочистительная машина "Петкус" действует по следующему принципу. Сначала очищаемое сырье подается непрерывным способом по трубопроводу к загрузочному отсеку. Затем материал равномерно рассортировывается по всей ширине при помощи регулируемого шибера и приводного шнека. Отходы и примеси удаляются через перепускной канал на верхнюю решетку. Крупные частицы ликвидируются через верхнее контрольное отверстие.

Собранное зерно поступает в предварительный сепаратор пневматического типа, где легкие примеси отделяются путем воздействия воздушного потока. Далее материал отводится разгрузочным шнеком через специальный канал и поступает на решето.

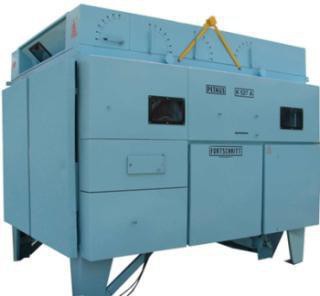

, зерноочистительная машина петкус

Параметры

Ниже приведены технические характеристики зерноочистительных машин "Петкус":

  • Производительность – от 40 до 75 т/ч (пшеница).
  • Длина/ширина/высота – 2,94/2,73/2,64 м.
  • Вес – 2,1 т.
  • Тип вентилятора – 9 кВт (1440 об/мин).
  • Частота вибрации решета – 360 колебаний в минуту.
  • Уклон рабочей решетки – 8-12 градусов.
  • Скорость вращения сбрасывающего скребка – 35 об/мин.
  • Аналогичный показатель разгрузочного шнека предварительного/главного сепаратора – 70/180 об/мин.

СМ-4

Эта техника представляет собой сложный агрегат из комплекса атмосферных, решетных и триерных узлов. Зерноочистительная машина СМ-4 имеет производительность порядка 4 т/ч, предназначена для сортирования и обработки различных зерновых и семенных культур. Аппарат универсален, может эксплуатироваться на открытых токах и в закрытых складских помещениях. Масса техники в полной комплектации составляет 2,15 тонны.

Зерноочиститель состоит из загрузочного скребка-транспортера, системы решеток и пневматических сепараторов. Кроме того, машина включает в себя триерное приспособление элеватора, передаточные и вспомогательные устройства. Рабочие части агрегата активируются при помощи пары электрических моторов, действие которых направлено на работу вентиляторов и прочих рабочих элементов. Все детали установлены на раме и оснащены механизмами перемещения. Мощность двигателей составляет 3 и 2,2 кВт.

Подробное описание

Универсальные зерноочистительные машины СМ-4 в рабочем состоянии движутся со скоростью 4,5 м/ч, транспортный показатель составляет порядка 4 км/ч. Техника оборудована приспособлением, которое позволяет регулировать подачу исходного сырья в автоматическом режиме. Это существенно оптимизирует рабочий процесс. Сепараторы пневматического типа включают в свою систему пару аспирационных каналов, два осадочных отсека и вентиляторы с аэродинамической конструктивной сферой. Принцип замкнутого цикла циркуляции воздуха дает возможность добиться выброса в окружающую среду менее 10 процентов отработанного потока, что снижает запыленность в рабочей зоне.

Диаметральная вентиляционная система позволяет получить равномерный скоростной режим подачи воздуха, в отличие от центробежных аналогов. Также подобная конструкция существенно снижает шум и вибрацию работающей техники.

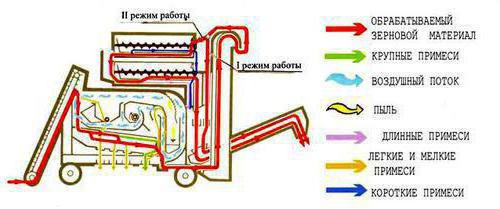

зерноочистительная машина см 4

Решета и триеры

Монтаж зерноочистительной машины типа СМ-4 не требует особых приспособлений. Агрегат оборудован тремя колесами и специальной балкой для крепления к сельхозтехнике. Стан зерноочистителя оснащен 4-мя решетками, смонтированными в два яруса. Блок подвешен на раме машины посредством использования вертикальных подвесных приспособлений. В поступательно-возвратное движение система приводится при помощи пары шатунно-кривошипных элементов. С одного конца шатуны зафиксированы в хвостовиках головок, а с другой – прикреплены к решетному стану. В качестве регуляторов предусмотрены специальные противовесы. Частота колебаний блока (418 или 334) регулируется установкой сменных шкивов.

Гнезда решеток очищаются щетками, которые входят в узел, состоящий из пары прямоугольных рамок с 6-ю щетками. В движение механизм очистки приводится посредством шатунно-кривошипного механизма. Кроме того, в блоке имеется направляющее и прижимное приспособление.

Сбоку машины находятся триеры, размещенные друг над другом. Верхний элемент предназначается для выброса коротких примесей, а нижний – для удаления длинных частиц. Обе детали имеют идентичную конструкцию. Сюда входит цилиндрическая обечайка, розетки и желоба. Цилиндр с ячеистой поверхностью соединяется с розетками посредством трех стяжек, передние элементы опираются на ролики, а задние аналоги приварены к цапфам, через них передается вращающий момент обечайкам. Внутренний желоб опирается на разборный вал триера, заканчивается горловиной, служащей для выброса сырья. Установка детали осуществляется при помощи шнека и опорных стоек.

Регулировка

Производители зерноочистительной машины СМ-4 предусмотрели возможность нескольких регулировочных позиций. От их правильного подбора зависит качество работы техники. Подача зерна в машину корректируется путем изменения зазора между клапаном и питающим валиком. Скоростной режим подачи воздуха регулируется дроссельными клапанами.

Настройку триеров проводят при помощи правильного монтажа желобов. Если рабочая кромка элемента поднята слишком высоко, часть обрабатываемого материала будет поступать с длинными примесями. А если положение ниже нормы, хорошее зерно смешивается с отходами. Рекомендуется после настройки рабочих частей агрегата, произвести пробное тестирование техники, при необходимости внести коррективы.

Alfa

Зерноочистительная машина «Альфа» (серия MGC) представляет собой мобильный комплекс, производительность которого составляет от 50 до 150 тонн в час. Техника способна самостоятельно выполнять несколько опций, начиная от сбора вороха и обработки урожая, заканчивая погрузкой готового сырья на машину. Агрегат оснащен уникальным погрузочно-разгрузочным механизмом, установленным на шасси. Подобная система позволяет транспортировать аппарат в требуемое для работы место.

Устройство зерноочистительной машины «Альфа» включает в себя несколько основных механизмов. К ним относится: загрузочный отсек, очищающий модуль, атмосферный узел, разгрузочный блок. Рабочие органы активируются при помощи электрических моторов и редукторов. При массе в две тонны, зерноочиститель имеет длину 8,7 метра, ширину и высоту – 2.1/3.4 метра, соответственно. Принцип работы этой техники аналогичен рассмотренным выше аналогам.

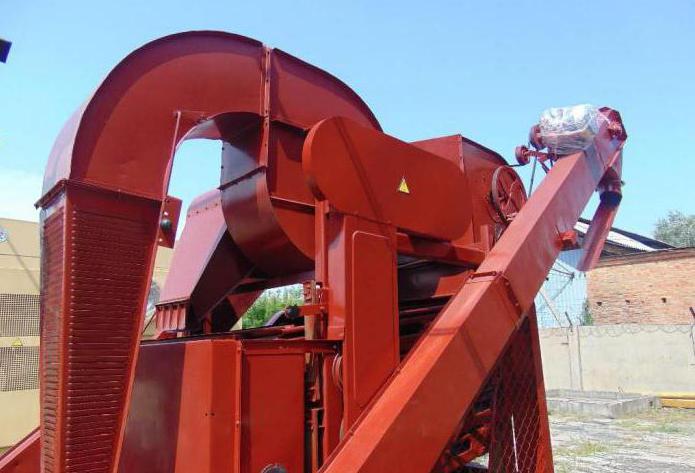

монтаж зерноочистительной машины

В заключение

Зерноочистители существенно облегчают работу аграриев, при этом повышая качество сбора урожая. Характеристики и особенности таких машин позволяют проводить несколько операций с большинством зерновых и семенных культур. При этом, можно подобрать модель для хранилища либо передвижную модификацию, которая позволит обработать сырье в разных местах.
