Асфальтовые катки: характеристики и фото

Дорожный каток, или, как еще его называют, дорожный уплотнитель, - это ручной, прицепной или же самоходный механизм, который активно используется для обустройства дорожного полотна. Основным отличием модели асфальтового катка от любого другого транспортного средства будет наличие одного или же двух огромных валов, обладающих гладким или же профильным покрытием.

Основная информация

Основным предназначением данной спецтехники считается стабилизация, уплотнение или же выравнивание наземного покрытия. Оно может быть различных типов: песчаным, щебеночным, асфальтобетонным. Процессы стабилизации, уплотнения или же выравнивания происходят за счет того, что машина способна оказывать статическую или динамическую линейную нагрузку на поверхность, по которой осуществляет свое движение.

Кроме того, свое применение асфальтовые катки нашли и при создании асфальтобетонных или же песчано-гравийных покрытий. Также они активно применяеются при реконструкции или же ремонте дорожного полотна. Еще одно использование этой техники - это асфальтирование объектов, имеющих открытую планировку или же малую площадь. Применять такую машину можно при работе с любыми горячими или холодными асфальтными смесями.

асфальтовые катки

Разновидность асфальтных катков

Подразделение машин на классы осуществляется по следующим признакам:

  1. Назначение.
  2. Масса.
  3. Тип рабочего органа.
  4. Принцип действия.
  5. Количество валов.
  6. Способ перемещения.

Если говорить о назначении асфальтных катков, то они могут быть двух типов:

  • Грунтовые машины применяются для стабилизации, уплотнения дорожного покрытия грунтовых, скальных, глинистых или песчаных типов.
  • Асфальтовая спецтехника применяется при работе с горячими или холодными смесями асфальтобетонными смесями, которые используются при стабилизации или выравнивании асфальтового основания.

Разновидности машин по их массе также имеют 2 типа:

  • Первая группа - катки весом до 4 тонн. Предназначение данных машин - это работы по укладке асфальта на небольших площадях, таких как автостоянки, паркинги, а также пешеходные или велосипедные зоны и т. д.
  • Вторая группа - асфальтовые катки весом более чем 4 тонны. Предназначение такой техники - это участие в капитальном строительстве, ремонте больших участков автомобильных дорог.

асфальтвоый каток hamm

Рабочий орган

Разделение на классы по рабочему органу, которым располагает техника, осуществляется на 5 видов:

  1. Гладковальцовый каток. К этой группе относятся катки, стальной вал которых обладает гладкой поверхностью. Предназначение такой техники - это уплотнение и выравнивание асфальтобетонного дорожного основания.
  2. Кулачковый каток. К данной категории относят асфальтовые катки, которые обладают профильной поверхность вала, а также усеченно-пирамидальной формой. Принадлежность данной техники - это грунтовый класс катков. Свое применение эта машина нашла при уплотнении рыхлых и мерзлых грунтов.
  3. Пневмоколесный каток. Особенность данного типа машины в том, что основной вал заменен на несколько рядов прорезиненных колес. Использование данной машины осуществляется для того, чтобы окончательно уплотнить дорожное основание, герметизировать асфальт, укрепить грунт.

про асфальтовый каток

Принцип действия

Если говорить про асфальтовые катки, то их можно классифицировать на две категории по тому, как именно они осуществляют свою работу:

  • К первой категории принадлежат статические катки. К такому типу техники относят те машины, которые оказывают давление на дорожное покрытие за счет собственной массы, а также за счет дополнительных балластных элементов, нагружаемых на каток, если есть необходимость. Свое применение данные катки нашли при необходимости уплотнять асфальтобетонные и грунтовые основания, в тех местах, где запрещено использовать вибрационные катки. К таким местам относят мосты, путепроводы и т. д.
  • Вторая категория - это вибрационные катки. В данную группу относят ту технику, которая оказывает давление на поверхность за счет не только собственной массы, а еще и за счет динамической линейной нагрузки, которая возникает из-за того, что происходит вибрация основного стального вала. Применяется данная спецтехника также для уплотнения, стабилизации или выравнивания асфальтобетонного или грунтового основания. Однако преимуществом вибрационных катков является то, что их применение снижает количество проходов, которое требуется для завершения операции, в 1,5-2 раза.

Технические параметры катков

Изготовление модели асфальтового катка должно осуществляться с соблюдением определенных требований. Наиболее важными требованиями для таких специальных машин являются следующие характеристики:

  1. Ширина, а также диаметр вала в миллиметрах.
  2. Угол поворота основного вала, а также статическая линейная нагрузка также очень важны. Нагрузка измеряется в кг/см2, а угол поворота - в градусах.
  3. Для вибрационных катков важной характеристикой будет частота вибрации, измеряемая в герцах, а также амплитуда, измеряемая в миллиметрах.
  4. Общими важными параметрами для этих машин являются центробежная сила, измеряемая в ньютонах, и, конечно же, производительность (м2/ч).

Отличной техникой считается асфальтовый каток Hamm, который полностью соответствует всем техническим требованиям и отлично справляется со всеми поставленными перед ним задачами.

Передвижение катков

Также важно отметить, что классификация дорожной спецтехники осуществляется еще и по способу ее передвижения.

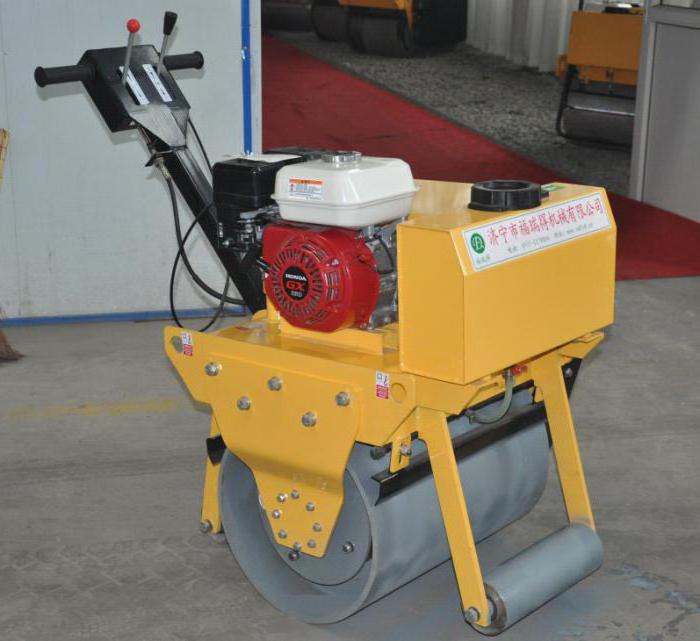

  1. Ручной. Может быть статическим или вибрационным, а также обладает гладким металлическим валом, ширина которого составляет 1 метр. Его область применения - это подготовка основания и асфальтирование пешеходных и велосипедных дорожек и т. д.

    модель асфальтового катка

  2. Прицепной. Может быть также статическим или вибрационным. Обладает также одним металлическим валом, который может быть гладкого или кулачкового типа. Осуществлять работу с таким типом катка можно лишь в паре с базовым трактором, а предназначение - послойное уплотнение грунтовых оснований, которые были предварительно выравнены.

изготовление модели асфальтового катка

Последним и наиболее распространенным видом является самоходный каток, который обладает собственным двигателем, трансмиссией, а также одним или двумя валами.
