Пинпоинтер своими руками: схема, описание. Самодельный пинпоинтер

Пинпоинтер – это устройство, входящее в семейство металлоискателей. Применяется для поиска металлических предметов в разнообразных условиях, в том числе и под водой. Название прибора происходит от английского pin pointer, что переводится как "точечный указатель". Простейший пинпоинтер имеет небольшие размеры, похож на карманный фонарик. Вполне может пригодиться для поиска скрытой электрической проводки в стене.пинпоинтер своими руками

Назначение устройства

Пинпоинтер представляет из себя детектор обнаружения металла. Он определяет точное месторасположение металла на довольно небольшой глубине, ориентировочно порядка 5 см. Людей, занимающиеся поиском монеток или других ценностей из металла, вплоть до археологических, называют кладоискателями. Они работают с пинпоинтером в самых разнообразных местах: от официальных раскопок до отработанных отвалов. Заводские модели металлоискателей не всегда удобны для подобных целей, да и к тому же стоят немалых денег. Поэтому имеет смысл собрать собственный пинпоинтер по схеме. Прибор максимально эффективен для использования в недавно образовавшейся яме или отвальной россыпи грунта. Земля может быть рассыпана на плотный объем травы или большое количество листвы, что явно затрудняет обычный поиск для охотников за кладами. Знающие и опытные люди утверждают, что в данной ситуации пинпоинтер является лучшим выбором.как сделать пинпоинтер

Детали для сборки

Для сборки пинпоинтера своими руками потребуются определенные инструменты. Основными элементами будут:

  • Паяльный набор: определенное количество олова, припой и непосредственно сам паяльник.
  • Разноплановый набор отверток или набор насадок для отверточной ручки-базы.
  • Зажимной инструмент: плоскогубцы, пассатижи. Режущий: кусачки или подобный предмет.
  • Для сборки печатной платы необходимо запастись профильным материалом.

Стоит отметить, что для разных моделей в процессе сборки может измениться и перечень нужных материалов и инструментов. Также нелишними станут базовые навыки в изготовлении таких плат, приветствуется наличие знаний в области электротехники и опыт работы в ней.

Принципиальная схема пинпоинтера

Основополагающие положения модели устройства заключаются в следующих параметрах:

  • схема проста в исполнении и легко повторяема;
  • границы чувствительности: для монетообразных предметов - 5 см и 25 см - для объектов более крупного объема;
  • определен режим функционирования как статический;
  • зона действия срабатывания прибора – вперед и круговое направление;
  • наличие тональной регулировки;
  • индикация звуком и светом;
  • функционирование чувствительности прибора в автоматическом режиме;
  • параметр напоминания в виде сигналов;
  • необходимое потребление - порядка 5 мА;
  • питание – от 2,5 до 5 В в зависимости от конфигурации;
  • габариты устройства – 12х40 мм.самодельный пинпоинтер

При сборке пинпоинтера своими руками необходимо учитывать базовый принцип его работы – уровень качества измерения колебательного контура. При приближении к нему металлического объекта происходит потеря мощности энергии. В итоге данного процесса снижается амплитуда сигнала на контуре.

Для повышения чувствительности прибора в сборке лучше использовать конденсаторы пленочного типа С2 и С3. Излучающий элемент ZP-1 должен быть пьезокерамическим.

Технология сборки

Сам по себе процесс изготовления пинпоинтера своими руками несложный, но все-таки потребует определенные умения по работе с СМД-компонентами. Другим вариантом может послужить DIP-выводящий элемент. Ферритовый стержень, который можно демонтировать с ненужного транзисторного приемника, станет датчиком. Стержень должен иметь порядка 110 см в длину и равняться 10 мм в диаметре. Намотка в катушках происходит по принципу накладывания одной на другую. Материалом для нее должен послужить провод в изоляционной обмотке. Провод должен быть медным с диаметром в 0,3 мм. Необходимое количество витков должно составлять по 200 штук.

Особое внимание стоит обратить на полярность подключения в самодельном пинпоинтере. При отсутствии генерации, частоте в 15 кГц нужно поменять крайние точки любой обмотки. Характеристики катушки (такие как длина, провод, диаметр стержня) можно поменять. Но стоит помнить о том, что напрямую повлияет на чувствительность прибора.

Настройка пинпоинтера проводится путем подборки напряжения в области второго вывода самого микроконтроллера. Сделать это нужно при помощи подстроечного резистора R2. В момент проведения настройки вокруг аппарата не должно присутствовать никаких металлических предметов. Это позволит достичь максимально эффективной чувствительности. В измерении поможет вольтметр. Для этого понадобится устройство с высоким уровнем сопротивления, например осциллограф.простейший пинпоинтер

Электронно-частотный пинпоинтер

Как сделать пинпоинтер в таком варианте, подскажет принцип работы частотомера. Схема сборки не вызовет особых затруднений. В основе функционирования лежит процесс работы электронного FM-частотомера. Присутствует дискриминация черных металлов, глубина поиска предметов ограничена 60 см, рабочая частота находится на уровне 19 кГц.

Все требуемые детали отличаются простотой и доступностью. Небольшое внимание нужно уделить конденсаторам, которые должны иметь термостабильные показатели. Таковыми могут быть модели К71 со старого советского мультиметра. Не рекомендуется применять керамические, они не подойдут.

Важно! От качества конденсатора напрямую зависит стабильность устройства!

Источником питания для пинпоинтера могут послужить батарейки или иные аккумуляторные элементы с напряжением в 9-12 В. Непосредственно печатной плате понадобится лишь 10 мА, остальное "потянет " на себя динамик, альтернативой которого могут послужить наушники.пинпоинтер схема

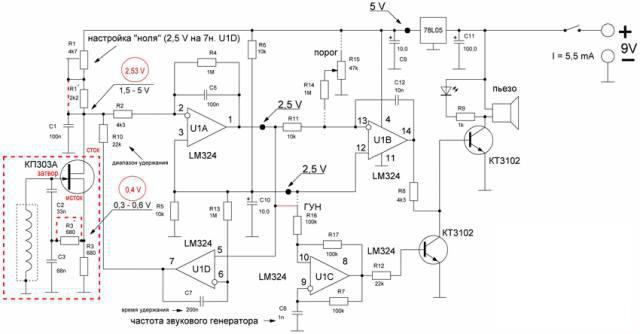

Аналоговый пинпоинтер

Аналоговый пинпоинтер своими руками довольно легко собирается. Его эффективность заключается в поиске именно небольших предметов, например монет.

Конденсаторы для такого типа металлоискателя на генератор подбираются пленочного вида. Напряжение должно соответствовать 100 В и выше. Катушку контурную можно монтировать на стержень из феррита, диаметр которого должен составлять 10 мм. Также можно использовать стержень от магнитной антенны, встроенной в старые радиоприемники. Номинальная длина стержня должна составлять 10 см. Для намотки в катушке берется эмалированный провод и наматывается в 4 слоя. После завершения данного процесса необходимо провести процедуру обработки катушки специальным лаком в самодельном пинпоинтере. В завершение катушку надо будет обжать термоусадочной трубкой.
