Газовые сепараторы: разновидности, особенности применения

Газовые сепараторы широко используются на предприятиях нефтегазовой и химической промышленности. Они выполняют важную функцию - очистку газа от механических примесей и жидкости перед дальнейшей транспортировкой или переработкой. Эффективная работа газовых сепараторов позволяет значительно повысить качество получаемого газа и оптимизировать технологические процессы. В этой статье мы подробно рассмотрим конструктивные особенности и принцип действия различных типов газовых сепараторов.

Назначение газовых сепараторов

Газовые сепараторы применяются на предприятиях по добыче и подготовке природного газа, газоперерабатывающих заводах, компрессорных и распределительных станциях газопроводов. Основные функции газовых сепараторов:

• Очистка природного или попутного нефтяного газа от механических примесей, таких как песок, грязь, ржавчина;
• Отделение жидких углеводородов, таких как нефть, конденсат, капельная влага;
• Поддержание оптимального давления в газопроводе за счет системы регулирующих клапанов.

Качество очистки газа в газовых сепараторах должно быть очень высоким - до 99,9% от всех примесей. Это необходимо для дальнейшей бесперебойной транспортировки газа по трубопроводам и эффективной работы газоперерабатывающего оборудования.

К преимуществам использования газовых сепараторов можно отнести:

• Высокую степень очистки газа;
• Простоту и надежность конструкции;
• Возможность автоматического регулирования давления;
• Долгий срок службы при правильной эксплуатации.

Классификация газовых сепараторов

Существует несколько видов классификации газовых сепараторов:

По расположению в пространстве

• Вертикальные
• Горизонтальные
• Сферические

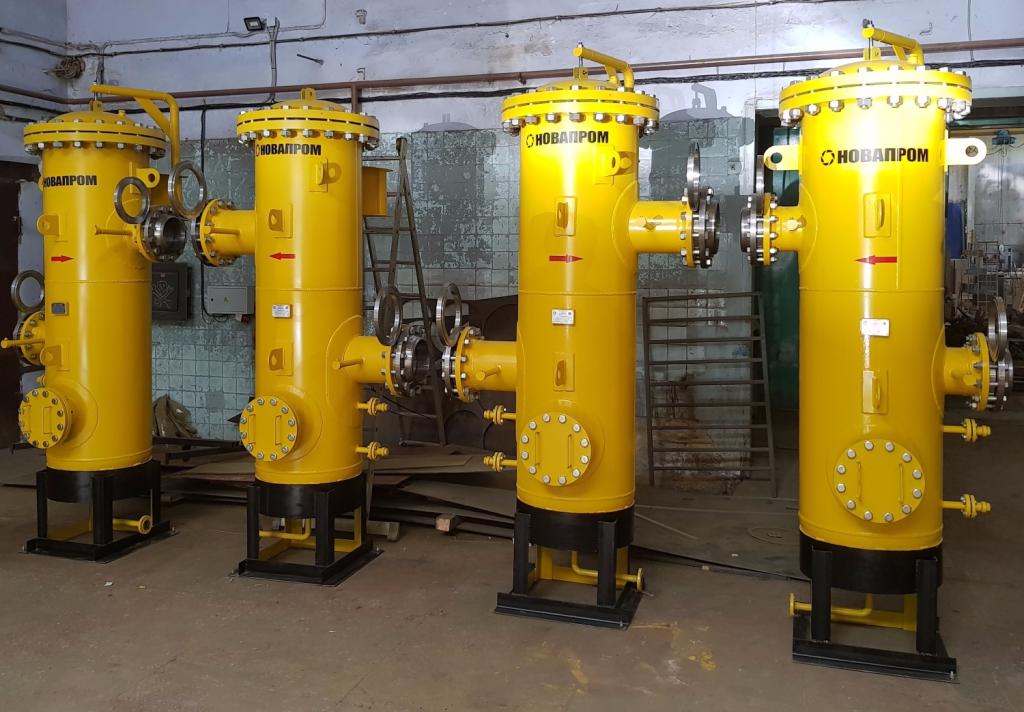

Вертикальные газовые сепараторы имеют цилиндрическую форму и устанавливаются в вертикальном положении. Они компактны и занимают меньше места на площадке. Горизонтальные газосепараторы размещаются в горизонтальной плоскости, занимают большую площадь, зато обеспечивают высокую степень очистки газа. Сферические сепараторы наиболее эффективны, но и наиболее дороги в производстве.

По количеству фаз

• Двухфазные
• Трехфазные

Двухфазные газовые сепараторы разделяют газ и жидкость. Трехфазные отделяют газ, нефть и воду.

По рабочему давлению

• Низкого давления (до 0,6 МПа)
• Среднего давления (0,6 - 2,5 МПа)
• Высокого давления (свыше 2,5 МПа)

Выбор сепаратора по давлению зависит от параметров технологического процесса и требований к прочности корпуса.

По типу технологии очистки

• Гравитационные
• Инерционные
• Сетчатые
• Центробежные
• Смешанного типа

Эта классификация основана на принципе работы газовых сепараторов и их конструктивных особенностях. Например, в гравитационных сепараторах используется гравитационная сепарация, в центробежных - центробежная сила и т.д. Выбор типа зависит от требований к эффективности очистки.

Устройство газовых сепараторов

Газовые сепараторы имеют следующие основные элементы конструкции:

• Корпус цилиндрической или сферической формы с эллиптическими днищами;
• Входной и выходной патрубки;
• Сепарационный блок с коалесцирующими насадками;
• Отстойник для сбора выделенного конденсата.

Корпус газового сепаратора изготавливается из листовой углеродистой или нержавеющей стали нужной толщины в зависимости от рабочего давления. На корпусе предусматриваются люки для обслуживания и осмотра внутренних устройств.

Через входной патрубок газовая смесь подается в сепаратор. Выходной патрубок служит для отвода очищенного газа. Расположение патрубков может быть различным в зависимости от конструкции.

Сепарационный блок состоит из специальных насадок, на которых происходит коалесценция и осаждение капель углеводородов и механических частиц. В качестве насадок применяются металлические сетки, пластины, стекловолокно.

В отстойнике на дне сепаратора собирается выделенный в процессе сепарации конденсат, из которого он периодически удаляется через специальный кран.

Принцип работы газовых сепараторов

Работа газовых сепараторов основана на разности скоростей осаждения газа и мелкодисперсных частиц. Процесс сепарации происходит в несколько этапов:

1. Газовая смесь поступает в сепаратор через входной патрубок.
2. В первичном отделении под действием центробежных сил осаждаются крупные частицы.
3. Далее во вторичном отделении под действием гравитации осаждаются более мелкие частицы.
4. Затем газ проходит через коалесцирующие насадки, на которых задерживаются микрокапли жидкости.
5. В конце газ поступает в верхнюю часть сепаратора, откуда выводится через выходной патрубок.
6. Осевшие частицы и капли собираются в нижней части сепаратора и периодически удаляются.

Таким образом достигается очистка газа от твердых и жидких примесей с эффективностью до 99%. Принцип работы в разных типах сепараторов реализуется по-разному за счет воздействия гравитационных, инерционных, центробежных и других сил.

Выбор газового сепаратора

При выборе газового сепаратора для конкретных условий необходимо учитывать следующие факторы:

• Производительность по газу;
• Давление и температура газа;
• Состав примесей;
• Требуемая степень очистки;
• Климатические условия эксплуатации.

Также следует оценить преимущества и недостатки различных конструкций сепараторов. Например, горизонтальные сепараторы обеспечивают высокую степень очистки, но требуют больше места для установки. Центробежные сепараторы компактны, но чувствительны к колебаниям расхода газа.

Оптимальный выбор позволяет максимально эффективно использовать газовый сепаратор в конкретном технологическом процессе.

Расчет газового сепаратора

Для выбора оптимальной модели газового сепаратора с заданными техническими характеристиками необходимо выполнить соответствующий расчет. В расчете учитывают:

• Расход газа;
• Плотность газа;
• Вязкость;
• Скорость газа;
• Время пребывания в сепараторе;
• Концентрация примесей.

На основании этих данных определяют оптимальный объем сепаратора, скорость движения газа, гидравлическое сопротивление, потери давления. Расчет позволяет подобрать конструкцию, обеспечивающую эффективную сепарацию для конкретных условий.
