Врезка трубы в трубу: пошаговая инструкция

0
0

Врезка трубы в трубу необходима, если дом или помещение подключают к существующим системам канализации или водопровода. Своими руками или с использованием услуг профессионалов – неважно, главное, чтобы получившаяся сеть работала исправно и без перебоев.

Виды врезок

Чтобы знать, каким способом производить работы, необходимо понимать, с какой системой предстоит иметь дело. Согласно главным признакам, врезки можно классифицировать по:

  • Виду - водопроводные, канализационные, тепловые.
  • Материалу труб - пластиковые, чугунные, металлические (оцинкованные), полипропиленовые, металлопластиковые.
  • Методу - с помощью сварки, с использованием хомутов и перевязок.

Исходя из перечисленного, можно сделать вывод, что врезка трубы в трубу для каждого случая имеет свой алгоритм. Рассмотрим простые способы подключения к существующим сетям, которые можно произвести своими силами.

Канализация

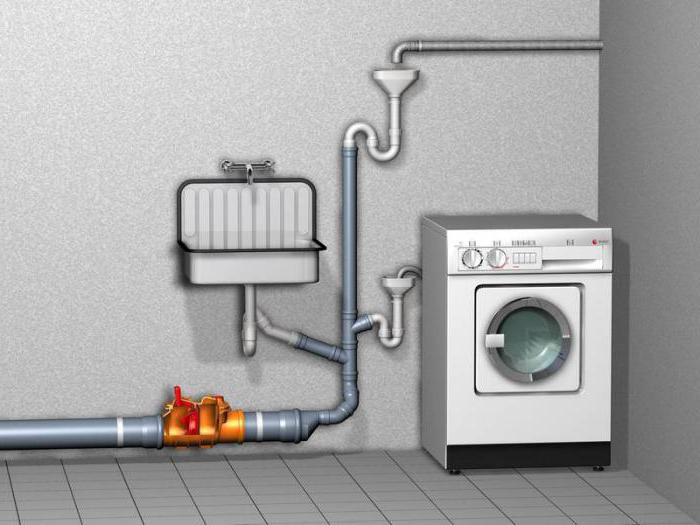

Потребность во врезке может возникнуть как при обустройстве новой системы, так и при увеличении количества потребительских точек (подключение слива стиральной машины, врезка раковины, оборудование дополнительных ванных комнат/туалетов и пр.). Это можно сделать как путем разрезания трубы, так и без него.

врезка в пластиковую трубу

Разрезной метод

Врезка в канализационную трубу наиболее часто осуществляется путем введения в стояк разветвительного тройника. Причем неважно, из какого материала выполнена система.

Что понадобится:

  • Ножовка.
  • Тройник.
  • Компенсирующий патрубок.
  • Герметик.
  • Заглушка на трубу, если не предполагается ее подключение в ближайшее время.

Металлический стояк:

  1. Измерьте тщательным образом высоту переходника и переведите данный результат на стояк канализации.
  2. Максимально точно вырежьте кусок трубы, куда в дальнейшем встанет тройник.
  3. Последующие действия зависят от материала стояка: в металлический вставляется разветвительное устройство, края которого крепятся к основе с помощью сварки.

Если труба пластиковая, используют раструбы соответствующего размера и собирают систему.

Пластиковый вертикальный стояк

Врезка трубы в трубу из неметаллических материалов выполняется аналогичным первому способом:

  1. Измерьте длину компенсатора и вырежьте из стояка соответствующий кусок.
  2. Получившиеся края нужно зачистить напильником от неровностей и торчащих волокон.
  3. Нанесите силиконовый герметик на верхний срез стояка.
  4. Натяните на него патрубок таким образом, чтобы осталось место для надевания тройника.
  5. Обработайте герметиком нижний срез и зафиксируйте на нем тройник.
  6. Таким же образом промажьте узкую часть компенсатора и введите его в раструбок тройника, чтобы получилось плотное соединение.
  7. При необходимости установите заглушку или продолжайте сбор канализационной линии от места разветвления.
    врезка трубы в трубу

Таким же способом подключают металлические и чугунные трубы. Разница заключается в сложности разрезания и методе соединения: для крепления стальных стояков может быть использована сварка или болтовое - резьбовое - соединение.

Метод без разреза

Врезка трубы в трубу может быть выполнена с применением готовой накладки-переходника, если диаметры имеют значительную разницу, например вертикальный стояк - 90 мм, а к нему нужно подключить ветку 50 мм.

врезка в канализационную трубу

Ход работ:

  1. Первым делом предупредите соседей сверху о том, что вы собираетесь провести работы. Если по стояку будут спускаться нечистоты, процесс будет весьма грязным и неприятным.
  2. Просверлите в трубе отверстие диаметром, соответствующим размеру отвода переходника.
  3. Закрепите накладку болтами, гайками.

У метода имеется существенный недостаток: поскольку волокна и неровности не зачищаются, в процессе эксплуатации они собирают на себя различный мусор: волосы, предметы гигиены, мелкий мусор, что способно провоцировать засоры. Потому такое разветвление следует производить максимально аккуратно.

Водопровод

Врезка в трубу водопровода может понадобиться при:

  • Подключении дома к магистральным сетям водообеспечения.
  • Установке приборов учета.
  • Подключении бытовых приборов (посудомоечная, стиральная машина, дополнительный кран).

Врезка в водопроводную трубу магистрального назначения включает множество процессов:

  • согласование с различными инстанциями;
  • получение разрешений;
  • раскопки;
  • измерение и геодезические изыскания;
  • разрезание водовода, вставку переходников, тройников, вентилей.

Данные операции могут проводиться только лицензированными службами и бригадами, самостоятельно этого делать нельзя. Потому вдаваться в подробности процесса не будем.

врезка в водопроводную трубу

Увеличение водопроводных веток внутри дома или квартиры вполне можно провести своими руками. Предполагаемая врезка должна располагаться за прибором учета, если же дом запитан от скважины или колодца, то в любом месте.

В современных квартирах преимущественно установлены различные виды пластиковых труб. Это обусловлено их невысокой стоимостью, простотой монтажа, долговечностью и практичностью таких систем. Произвести подключение дополнительных веток в такие не составит труда:

  1. Перекройте водоснабжение системы.
  2. В нужных местах посредством болгарки или трубореза сделайте разрезы в трубе, освободив место для вставки тройника. Желательно подставить таз или тряпку под место работы, чтобы остатки жидкости в водоводе не стекали на пол.
  3. Монтаж тройника может быть выполнен двумя способами:
  • Установка детали по типу обычной электромонтажной муфты. Для этого стыки обрабатывают сварочным аппаратом. Паяльник использовать не рекомендуется, поскольку нагретый его посредством участок трудно вставить в существующую трубу.
  • С помощью цанговых зажимов и пресс-муфт.

4. В отвод тройника устанавливают вентиль, который будет регулировать подачу воды к присоединённому направлению.

Теперь можно открыть подачу воды и пользоваться системой.

врезка в трубу водопровода

Врезка в пластиковую трубу может быть выполнена для одного потребителя через тройник, или для нескольких - через коллектор. Он устанавливается по тому же алгоритму, только запорные вентили монтировать не нужно – они есть на самом приспособлении. Коллектор способен обеспечить водой несколько потребителей одновременно, при этом основная труба остается максимально целой.
