Саморегулирующийся греющий кабель: характеристики, принцип работы, особенности монтажа

Если речь идет об обычном проводе, то он функционирует на максимальной мощности постоянно. Что касается саморегулирующегося греющего кабеля, он способен менять интенсивность нагрева, что зависит от температуры поверхности и внешней среды. На разных участках может быть разная интенсивность, на которую влияют силы тока и сопротивление.

Принцип работы

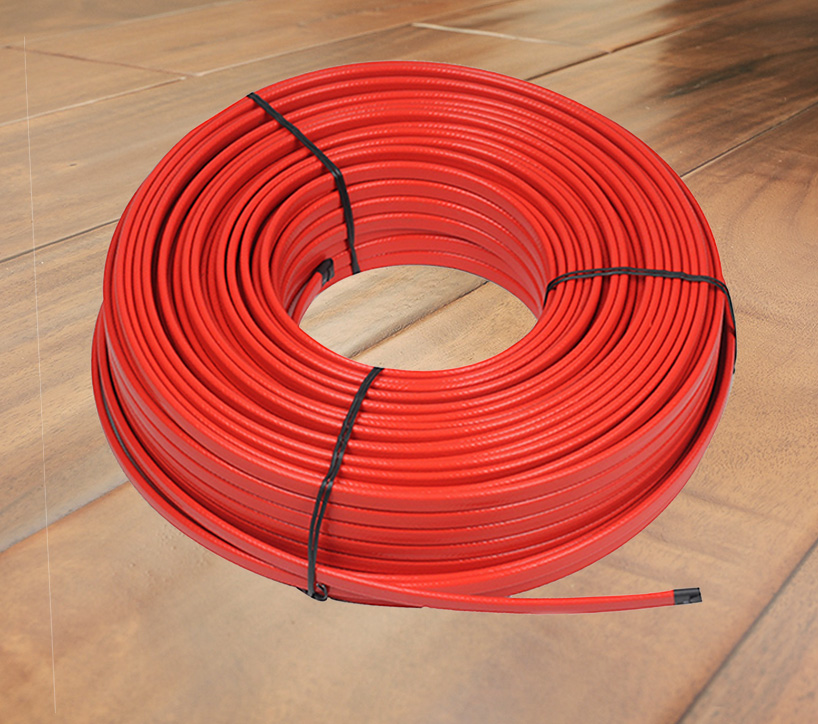

саморегулирующийся греющий кабель характеристики

Описываемые кабели всегда двужильные, что отличает их от обычных. Между жилами находится полупроводниковая матрица, которая выступает регулятором силы тока и сопротивления. Роль заземлителя играет оплетка, которая защищает от электромагнитного излучения и предохраняет изделия от механических воздействий.

саморегулирующийся греющий кабель для труб

Саморегулирующийся греющий кабель работает по принципу полупроводников, при этом сопротивление увеличивается при повышении температуры, что снижает силу тока. При меньшей температуре нагрева снижается сила тока, как и энергопотребление. Такие способы обогрева очень удобны еще и по той причине, что на разных участках кабеля может быть разная интенсивность нагрева. Это актуально, например, когда один из участков крыши находится на солнце, а другой - в тени.

Для того чтобы нагрев не происходил при повышении температуры больше + 5 ˚С, система дополняется терморегулятором. При этом рабочий ресурс кабеля не будет исчерпан раньше времени, ведь он будет работать лишь при необходимости. Принцип работы этого узла заключается в отключении подачи питания, когда температура достигает порогового значения, его можно указать самостоятельно.

Технические характеристики: мощность

саморегулирующийся греющий кабель внутри трубы

Прежде чем осуществить выбор греющего кабеля, необходимо понимать, какими техническими характеристиками он должен обладать. Важно учесть еще и то, какие существуют потребности по обогреву. Одной из основных особенностей является мощность, которая измеряется в ваттах на погонный метр. Она зависит от модели и может варьироваться от 5 до 150 Вт/м. Чем меньше мощность, тем больше отдача тепла и потребление электричества.

Если саморегулирующийся греющий кабель необходим для обогрева водопровода, то лучше приобрести изделие с мощностью от 5 до 25 Вт/м. В зависимости от того, где будет осуществлен монтаж и где проходит водопровод, следует ориентироваться на такие мощности: водопровод в земле, а кабель снаружи трубы, мощность в этом случае должна быть равна 10 Вт/м или больше. Если же кабель находится внутри трубы, будет достаточно 5 Вт/м. Когда водопровод прокладывается по воздуху, мощность следует увеличить до 20 Вт/м или сделать ее больше.

Кабель и труба во всех случаях утепляются слоем теплоизоляции от 3 до 5 мм. Если использовать резистивный кабель, то мощность будет оставаться постоянной на протяжении трубы, и не будет зависеть от ее температуры. Если использовать резистивный греющий кабель, то мощность будет оставаться постоянной на всем протяжении, и не будет зависеть от температуры поверхности. Что касается саморегулирующегося греющего кабеля, то он будет уменьшать потребляемую мощность и температуру, если труба будет прогрета. Это позволяет экономить электроэнергию, а с увеличением рабочей мощности кабеля экономия будет более ощутимой.

Дополнительные характеристики: температура кабеля

Еще одной важной особенностью является рабочая температура. По ней кабели можно классифицировать по трем категориям. Они бывают низко-, средне- и высокотемпературными. У первых рабочая температура не превышает 65 ˚С, у вторых - 120, у третьих - 240 ˚С. Для того чтобы обогреть водопровод, следует использовать низкотемпературные кабели. Они не работают при температурах, близко подходящих к максимальным 65 ˚С.

Особенности монтажа

Перед монтажом важно учесть характеристики саморегулирующегося греющего кабеля, а также ознакомиться с особенностями прокладки изделий. Например, количество внешних проводов может достигать 4. Вдоль контура снизу прокладывается одиночный кабель. Крепление осуществляется алюминиевым скотчем, что увеличивает теплоотдачу. Это надежно и удобно. Такой способ позволяет обеспечить защиту от повреждений, а обогрев получается более эффективным, ведь вода обычно замерзает снизу.

Саморегулирующийся греющий кабель для труб может быть проложен спиралью. Этот способ - еще один вариант внешнего монтажа. Намотка осуществляется на трубу с шагом 5 см. Крепление производят монтажной лентой. Расход провода при этом увеличивается - его понадобится больше в 1,7 раза, чем длина трубопровода, но обогрев получается более эффективным и происходит быстрее.

Если работы необходимо осуществить в труднодоступных местах, то кабель необходимо намотать с припуском, а после обмотать трубу образовавшимися петлями. После того как нагревательная система будет установлена, обеспечивают ее термоизоляцию. На трубы канализации, включая ливневку, кабель укладывается по такому же принципу.

Дополнительно о наружной установке

саморегулирующийся греющий кабель монтаж

Обогрев труб водопровода греющим саморегулирующимся кабелем со внутренним монтажом не рекомендуется осуществлять, если планируется использовать больше одного кабеля. Если труба имеет небольшой диаметр, в пределах 50 мм, то одного провода будет достаточно. Если же речь идет о большой трубе, то обычно используется от 2 до 4 штук, которые располагаются в областях с низкой температурой.

Монтаж саморегулирующегося греющего кабеля осуществляется и для труб, помещенных в грунт. Здесь можно использовать золотую середину: два кабеля при этом должны идти параллельно, вдоль противоположных сторон. Если крепления на алюминиевый скотч, который увеличивает теплоотдачу и защищает кабель, недостаточно, можно использовать более прочное крепление - на стяжки. Если при эксплуатации на отдельные участки трубы попадают прямые солнечные лучи, следует использовать стяжки черного цвета, которые устойчивы к ультрафиолету.

Проведение внутреннего монтажа

греющий кабель саморегулирующийся как подключить

Саморегулирующийся греющий кабель для обогрева труб может быть проложен еще и внутри. Такие работы осуществляют, если другая методика не может быть применена. Здесь есть свои недостатки, которые выражены: в обрастании кабеля налетом, уменьшении просвета трубы, невозможности осуществить выход провода через тройники и запорную арматуру, снижение надежности контура, ведь происходит добавление еще одной точки - тройника. Но есть здесь и плюсы, которые выражены в том, что обогреватель напрямую контактирует с жидкостью, что увеличивает эффективность работы системы и снижает энергопотребление. Ремонтные работы не сопровождаются сложностью, ведь кабель необходимо лишь вытянуть и заменить.

Для того чтобы проложить саморегулирующийся греющий кабель внутри трубы, на него необходимо установить сальниковый узел. Для ввода в трубопровод осуществляют монтаж тройника. Далее можно заняться укладкой кабеля и герметизацией сальникового узла.

Прокладывать внутри трубы можно лишь тот кабель, который сертифицирован как пищевой. На изделии так и должно быть написано. Если таких данных нет, то необходимо потребовать сертификат соответствия. Если подобных сведений в паспорте не указано, вы должны обратить внимание на коды ОК 005 и ТН ВЭД.

Обогрев теплиц

В схемах отопления теплиц и монтажа теплого пола отличий почти нет. По сути, осуществляется тот же монтаж теплого пола, но под другое покрытие. Провод должен быть расположен на защитной сетке, которая укладывается на подушку из песка. Сверху располагается еще один песчаный слой, далее идет защитная сетка и плодородный грунт. В итоге вы должны получить многослойный пирог.

Он будет выглядеть по-другому, если вы планируете использовать самонагревающуюся плоскую ленту. Первой в данном случае устраивается термоизоляция, тогда как стальная сетка укладывается одним слоем. Если под грунтом систему смонтировать нет возможности, то нагревательные элементы можно расположить на стенах.

Особенности подключения

обогрев труб водопровода греющим саморегулирующимся кабелем

Вас, как и многих начинающих домашних мастеров, может заинтересовать вопрос о том, как подключить греющий саморегулирующийся кабель. Принцип проведения таких работ очень прост. Подключение осуществляется к сети 220. В этом случае задействуются токопроводящие жилы. Второй конец изолируется, чтобы исключить контакт между токопроводящими жилами. Понадобится еще и оплетка на заземление.

Какой способ подключения будет использоваться, зависит от того, какие инструменты у вас есть в наличии и как вы планируете использовать кабель. Однако схема остается одинаковой. При подключении вы можете использовать клеевой комплект муфт и кабели без экрана. Если прокладка осуществляется внутри трубы, то изделие будет отличаться наличием концевого колпачка. Нагревательный кабель запитывается от сети. Заземление нужно будет подключить, если кабель экранированный. Важно не забыть загерметизировать конец.

В заключение

греющий кабель саморегулирующийся для обогрева труб

Греющие кабели имеют широкую область использования. Их применяют для обогрева водопровода, кровель, полов, резервуаров и других емкостей. Если у вас недостаточно опыта, то определение параметров, типа и модели кабеля лучше доверить специалистам. Что касается системы водопровода, то при необходимости ее обогрева кабель может быть установлен не только снаружи, но и внутри трубы.
