Фрезерно копировальный станок по дереву своими руками

Фрезерно-копировальный станок по дереву предназначен для того, чтобы создавать различные изделия, форма которых практически не отличается от заданного образца. Суть использования этих агрегатов в том, что они позволяют создавать выбранные элементы большими тиражами, при этом обеспечивая большую скорость обработки.

Особенности применения агрегата

Операция фрезерования – это одна из наиболее распространенных опций, которая используется при обработке материала. Копировально-фрезерный станок по дереву может выполнять такие функции, как черновая, получистовая или же чистовая обработка фасонной и простой поверхности заготовок.

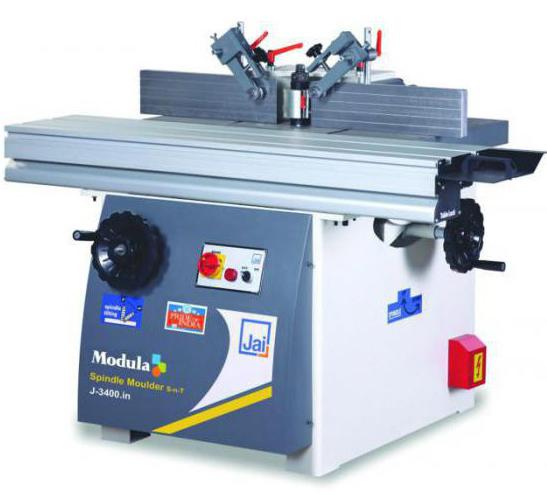

фрезерно копировальный станок по дереву

Данная операция характеризуется тем, что она обладает очень высокой производительностью. Благодаря этому этот агрегат позволяет получать детали с правильной геометрической формой.

Способы фрезеровки

Для того, чтобы осуществить данный процесс, можно использовать один из двух существующих методов:

  • Первый способ – это процедура встречного фрезерования. При использовании этого метода подача элемента противоположна движению фрезы.
  • Второй способ – это попутное фрезерование, суть которого в том, что деталь и фреза движутся в одном направлении.

В качестве материала для изготовления фрезы в настоящее время используются такие материалы, как минералокерамика, синтетические, сверхтвердые. Однако стоит сказать, что использование таких качественных веществ для изготовления фрезы, может заменить процедуру шлифовки. Но это не слишком актуально для фрезерно-копировального станка по дереву, так как материал изначально довольно мягкий.

Также стоит отметить, что имеется два вида таких станков:

  1. Первая группа – это агрегаты общего назначения.
  2. Вторая категория – это специализированные устройства.

Копировально-фрезерное оборудование относится именно ко второй категории машин.

Общее описание копировально-фрезерного устройства

Фрезерно-копировальный станок по дереву используется для того, чтобы выполнять работы копировального типа по объему, а также на плоскости. Кроме этого, устройство применяется и для работ с применением объемных моделей. Для выполнения таких операций используются и соответствующие копиры.

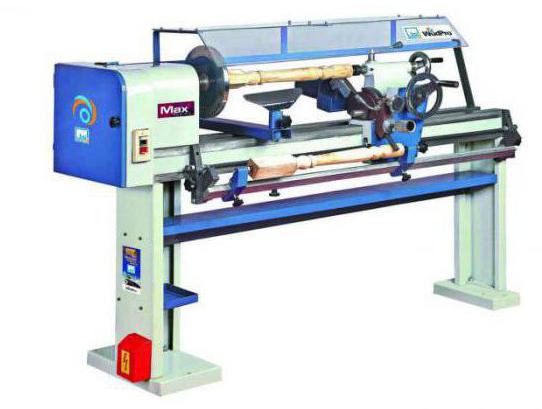

копировально фрезерный станок по дереву

Применять этот агрегат можно также для выполнения операции по гравировке, нанесению узоров, орнаментов или разных надписей. Наибольшим преимуществом фрезерно-копировального станка по дереву является то, что при своем довольно простом устройстве он способен выполнять большое количество разнообразных сложных операций.

Суть работы

Надо отметить, что возможность работы устройства с различными материалами зависит от сплава, из которого изготовлена фреза. Проводить операции можно не только по дереву, но и по стали, чугуну, цветным металлам. Для этого необходимо использовать твердый сплав в качестве материала для фрезы, а также обеспечить большое количество оборотов в минуту. Использовать такого рода агрегаты можно как для крупносерийного производства, так и для изготовления мелких партий.

К примеру, на подобных устройствах можно производить такие вещи, как гребневые винты судов, турбореактивные двигатели, паровые турбины, различные формы, пресс-формы, а также заготовки из дерева.

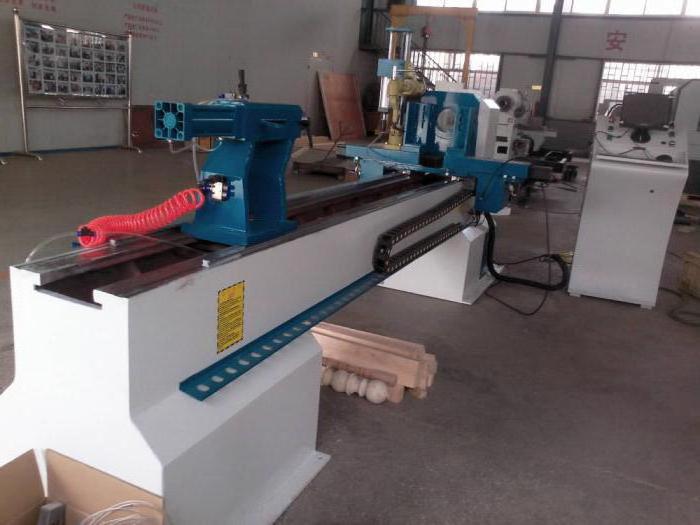

копировально фрезерный станок по дереву с чпу

Стоит отметить, что выпускаются модели копировально-фрезерного станка с ЧПУ по дереву. Предназначение такого рода устройств состоит в выполнении операции фрезерования криволинейных деталей. Для выполнения такой задачи эти машины используют метод копирования по шаблону. Применение данного способа помогает исключить человеческий фактор. Это очень важно, так как человек не способен создать две идеально одинаковые вещи, в отличие от машины. В результате механизации процесса, то есть использования станков, появилась возможность конвейерного производства разнообразных деталей и элементов с криволинейной формой и абсолютно одинаковыми размерами.

Станок своими руками

На сегодняшний день есть возможность приобрести такое устройство на рынке. Однако не исключается и вероятность создания самодельного фрезерно-копировального станка по дереву.

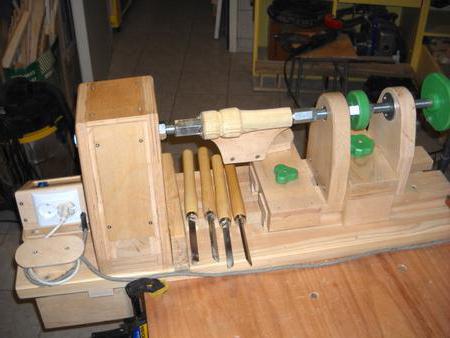

копировально фрезерный станок по дереву своими руками

Так как конструкций этого оборудования существует довольно много, то представлена будет его типовая, наиболее распространенная форма.

Составные элементы такого агрегата следующие:

  • рабочая поверхность;
  • несущая рама или станина;
  • фрезерная головка.

Важно, чтобы рабочая поверхность оборудования имела возможность регулирования по высоте, а фрезерная головка оборудовалась электроприводом. Кроме этого, к ней должен быть подключен двухступенчатый механизм, задача которого, заключается в обеспечении двух разных скоростных ступеней работы фрезерной головки.

Довольно частым недостатком самодельных устройств является то, что они не способны создать точную копию изделия. Причины этому чаще всего дрожание, вибрации, а также смена направления фрезы. Избежать всех изъянов не получится, а потому, чтобы свести к минимуму их наличие, эксперты рекомендуют создавать узконаправленную модель оборудования, а не стараться сделать ее универсальной.

Рекомендации по созданию станка

При изготовлении копировально-фрезерного станка по дереву своими руками, необходимо создавать чертеж и конструировать все детали таким образом, чтобы в будущем было удобно работать с заготовками выбранного размера. К примеру, есть два вида работ – это фрезеровка длинных заготовок или гравирование. Эти две операции требуют, чтобы способ крепления заготовки, как и рабочей поверхности, был абсолютно разным.

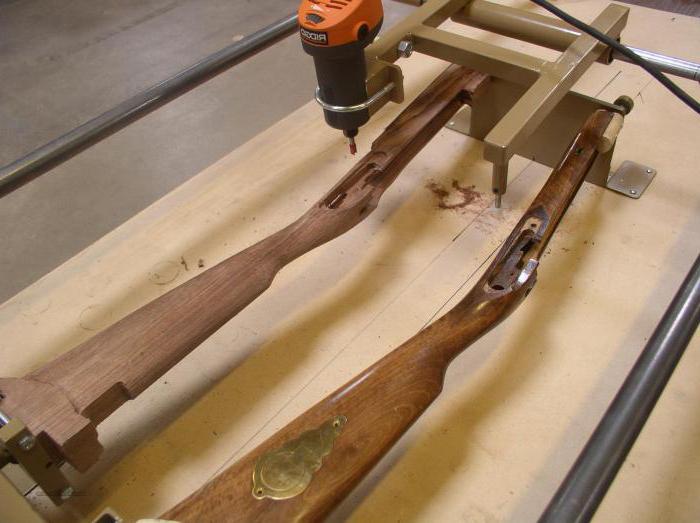

самодельный копировально фрезерный станок по дереву

Это не единственная причина, по которой нужно заранее все продумать. Второе, с чем придется столкнуться всем, кто создает станок своими силами, – это выбор электрического двигателя. В зависимости от плотности материала, с которым нужно будет работать, необходимо выбрать и мощность этого изделия. Если говорить о работе с древесиной, то чаще всего хватает мотора с мощность от 150 до 220 Вт.

Еще одна особенность, которая должна быть соблюдена, – это наиболее прочное крепление копировального щупа и устройства, которое держит фрезу. Эти две небольшие детали очень важны, так как именно от этого будет зависеть точность, с которой станок сможет воспроизвести модель по образцу.

Фрезерно-копировальный станок по дереву "Дупликарвер"

Предназначение этого оборудования заключается в выполнении таких операций, как резьба по дереву, копирование скульптур и плоских рельефных предметов. Основным преимуществом именного этого устройство является то, что он обладает наилучшим соотношением цена-качество. А его характеристики подходят как для выполнения профессиональных работ, так и для начинающих.

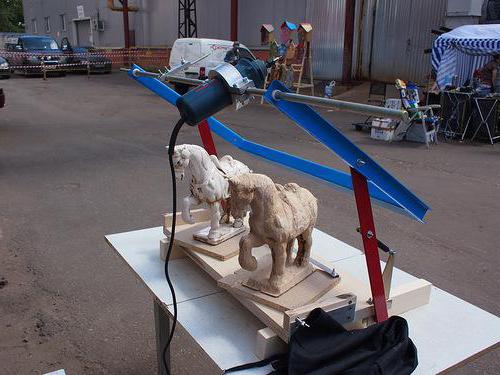

фрезерно копировальный станок по дереву дупликарвер

Эти устройства могут выполнять резьбу по дереву двумя способами:

  1. Объемная или же скульптурная резьба. Данная операция является основной для этого станка. Она позволяет создавать точные копии моделей из древесных материалов.
  2. Плоскорельефная резьба. К этому типу работ можно отнести резьбу по дверным филенкам, панно или любым другим заготовкам, имеющим малую глубину изображения.

Фрезерно-токарный копировальный станок по дереву

Предназначение этого типа станка – обработка деревянных изделий, вытачивание профилей и декоративных заготовок. Отличительная черта такого рода оборудования – наличие сразу двух резцов. Один из них монтируется на люнете, и предназначается для обработки круглых древесных заготовок. Этот резец способен снимать до 10 мм материала за один проход детали. Настройки для этого элемента задаются на специальном устройстве.

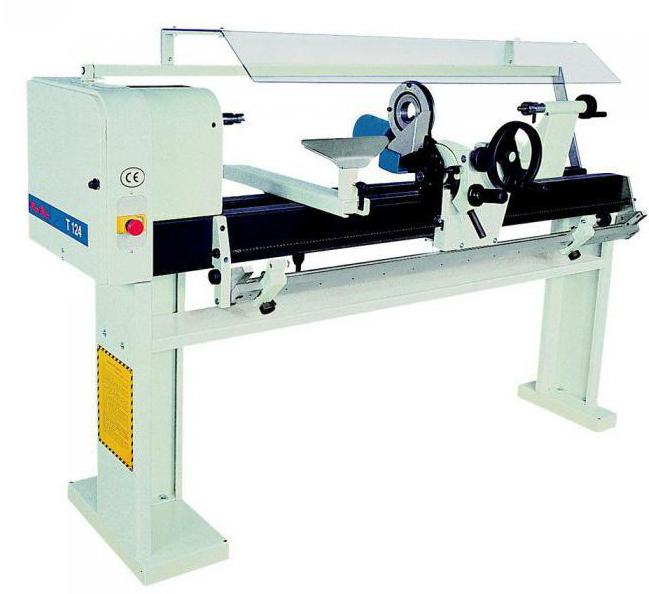

фрезерно токарный копировальный станок по дереву

Второй же резец монтируется в копировальной каретке, а его основное предназначение – вытачивание заготовок по образцу. Для того чтобы обеспечить комфортную работу с длинными элементами, у агрегата имеется люнет, который можно прикрепить к направляющей штанге. Используется он в качестве основной опоры, чтобы не дать длинной заготовке прогнуться. Также имеется возможность установки такой детали, как планшайба. Это позволяет обрабатывать детали с большим количеством граней.
