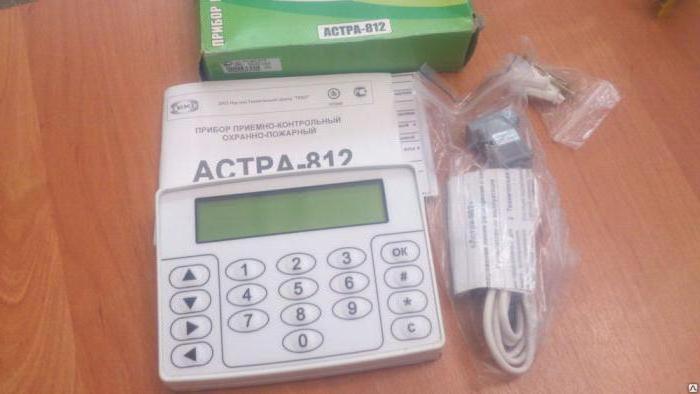

Прибор приемно-контрольный "Астра-812": инструкции по эксплуатации и программированию

Для автономной и централизованной охраны объектов от нежелательных проникновений и пожаров был разработан прибор ППКОП (приемно-контрольный охранно-пожарный). Устройство получает и обрабатывает информационные сообщения о состоянии объектов, находящихся под контролем. Задает вектор задач на внешние исполнительные устройства, оповещает о тревоге посредством двух вмонтированных релейных выходов и внешних модулей.астра 812

Общее назначение

Охранно-пожарному прибору "Астра-812" доступна опция изменения собственных настроек и режима функционирования всей системы в целом при помощи встроенной клавиатуры.

Приемно-контрольное устройство может взять под свой контроль четыре радиопередающих устройства (РПД) с общим количеством радиопринимающих устройств (РПУ) до 96. В каждом радиоустройстве может быть определено не более 24 РПД или столько же точечных электроконтактных радиоканальных мобильных извещателей типа РПДК "Астра-РИ-М". Определено наличие кнопки тревожной сигнализации (КТС) одной литерой за счет "Астры-3221".

Защитный прибор "Астра-812" предназначен для совместной деятельности в охранной системе "Астра-РИ", имеет версию программного обеспечения 6.0 и выше.

Радиопередающее оборудование будет работать в 4 режимах:

  1. Независимый режим автономии.
  2. Расширенный режим.
  3. Режим увеличенного радиосигнала шлейфа сигнализации (ШС).
  4. Оповестительный режим пожарного или охранного типа самой системы "Астра-РИ-М".астра 812 pro

Режимы РПД

Рабочие действия радиопередающего оборудования, обозначенные выше, определяются таким образом:

  • Автономный режим РПД имеет право контроля за состоянием личного пожарного или охранного шлейфа сигнализации. Передает сообщения о состоянии шлейфа и своем положении по радиоканалу, имеющему подключение к приемно-контрольному прибору посредством линии расширения.
  • Радиопередающее устройство оставляет без надзора сигнализационный шлейф при активированном расширенном режиме. Вместо этого оно принимает от подсоединенного модуля расширения оповещения о состоянии разделов шлейфа и самого модуля. Передающее устройство транслирует по радиоканалу на РПУ оповещения, полученные от модуля. Данным методом максимальное количество сигнальных шлейфов, подконтрольных охранно-пожарному прибору "Астра-812", может достигать более 750 штук.
  • Режим радиоудлинителя шлейфа в РПД отрабатывает все возможности автономного режима, кроме активации/деактивации работы охраны. Контроль канала не функционирует.
  • В режиме оповещения системы "Астра-РИ-М" радиопередающее устройство может быть зарегистрировано в РПУ и отправлять извещения в формате этой же системы.прибор приемно контрольный

Работа с прибором

В инструкции по эксплуатации "Астра-812" определены следующие режимы работы:

  • Общий опрос. В него входят основной режим, состояния нормы, тревоги, неисправности, просмотр журнала, состояния элементов, просмотр статуса радиопередающего и принимающего устройства, определение неисправностей, ознакомление с извещениями о тревоге и списком исключенных объектов, меню администратора.
  • Программирование режимов функционирования при помощи клавиатуры. Подразумевается работа по конфигурированию системы, объектов, выходов и самого прибора. Управление кодами подтверждения и журналом событий.
  • Задание режимов работы с использованием персонального компьютера и обновление программного обеспечения.

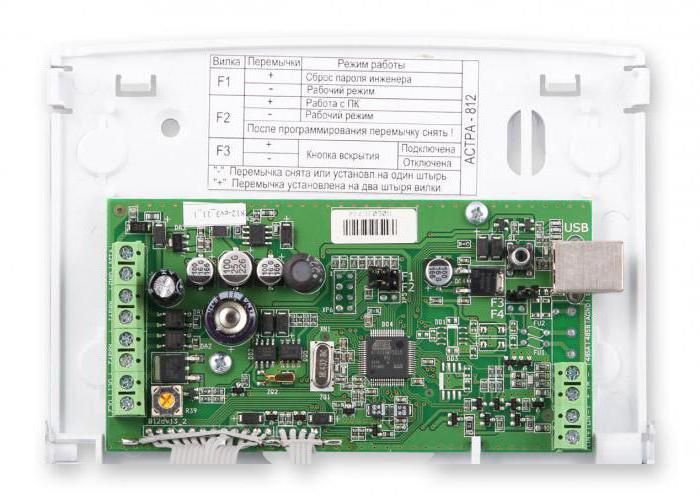

  • Сброс инженерного пароля.
  • Информативность приемно-контрольного охранно-пожарного прибора "Астра-812".
  • Определение и указание мер безопасности.
  • Порядок установки устройства.
  • Подготовка к рабочему состоянию.
  • Предустановки по умолчанию.
  • Изменения режимов работы.
  • Действия по организации охраны.
  • Непосредственная эксплуатация прибора. Определены действия по формированию извещений и функции сервиса.астра 812 инструкция по эксплуатации

Режим "Общий опрос"

При активации устройства запускается автоматическая настройка "Астры-812". Запускаются процессы самотестирования и инициализируются установки. При успешном тестировании прибор запускает "Общий опрос". Происходит последовательный опрос радиопринимающих устройств. Запускается контроль над встроенными реле, звуковыми и осветительными оповещателями. Происходит вывод извещений на ЖК-дисплей. Регистрация событий проходит вне зависимости от активного режима и ограничено временем (3 мин.), по истечению которого прибор возвратится в основное функционирование.

"Общий опрос" может действовать в нескольких режимах.

Основной. Здесь выводятся на дисплей общее состояние устройства, реальное время и последнее системное сообщение. Охранно-пожарный прибор "Астра-812" может иметь направления работы: "Норма", "Тревога" и "Неисправность". Устанавливается состояние "Норма" по итогам тестирования приемно-контрольного аппарата и анализу сведений от РПУ. "Тревога" включается при обнаружении прибором извещений о проблемных ситуациях, в результате которых появляется на ЖК-дисплее тип и источник тревоги. Внутренний звуковой сигнал тревоги активируется клавишей С. "Неисправность" появляется после тестирования прибора и обнаружения таковых. Причинами данного режима могут быть снижение напряжения, механические повреждения или вскрытие устройства.прибор астра 812

Вторичные режимы опроса

Просмотр журнала. На дисплей выводятся сообщения последнего события, его время, номер произошедшего события и объекта. Активируется поочередным нажатием клавиш: *, 1, ОК.

Просмотр состояния объекта. В данной опции осуществляется осмотр элемента по заранее заданному номеру. Вызывается такое меню последовательной комбинацией: *, 2, ОК.

Изучение состояния РПД включается кнопками: *, 3, ОК. Оно информирует пользователя о первом зарегистрированном радиопередающем устройстве в начальном РПУ.

Сканирование состояния радиоприемного устройства. Для этого необходимо набрать: *, 4, ОК. На дисплее появится информация о первом начальном зарегистрированном принимающем устройстве (РПУ).

Проверка неисправностей системы. Активируется нажатием: *, 5, ОК.

Просмотр сообщений о тревоге. Извещения выводятся на дисплей нажатием: *, 6, ОК.

Сканирование исключенных объектов. Вызов списка осуществляется набором: *, 7, ОК.

Меню администратора открывается комбинацией: *, ОК, после которой необходимо ввести пароль и подтвердить клавишей ОК. По умолчанию установлен пароль со значением "123".

Важно! Все последовательные комбинации должны вводиться в течении 10–11 секунд.

Задания режимов работы

Инструкцией по программированию "Астра-812" предусмотрено несколько версий программного обеспечения (ПО), определяющих принцип работы охранно-пожарного прибора.

Определены следующие версии для ППКОП:

  • версия 3_Х (обеспечение по умолчанию от производителя) – функционирует в системе "Астра-РИ-М", работает с четырьмя радиопринимающими устройствами данной системы;
  • версия 5_Х – необходима в работе с системой "Астра-РИ", поддерживает предыдущее количество РПУ в "Астра-РИ".

Необходимое ПО можно проинсталлировать с компьютера, используя утилиту Pconf-R.

Задание программирования прибора возможно как с помощью встроенной клавиатуры, так и с помощью персонального компьютера.астра 812 настройка

Приемно-контрольный прибор "Астра-812 Pro"

Данный аппарат предусматривает возможность охраны путем проводной или беспроводной, охранно-пожарной и другой организации сигнализацией в совместном функционировании с беспроводной сигнализацией "Астра-РИ-М".

Данный ППКОП может получать питание от внешних источников с напряжением 12 В или 24 В. Оснащен двумя входами электропитания, что позволяет ему в автоматическом режиме переключаться между основным и резервным источником при понижении или потере электропитания.астра 812 инструкция по программированию

Дополнительные особенности

"Астра-812 Pro" имеет встроенный радиомодуль, который может контролировать до 192 радиоустройств. На ЖК-дисплее появляются различные системные извещения, либо отображается информация и команды, вводимые со встроенной клавиатуры.

Охранно-пожарный аппарат имеет звуковой оповещатель, 2 технологических входа с возможностью программирования, 6 выходов (2 сигнальных реле, 1 силовое и 3 открытых коллектора).

Для подключения дополнительных устройств ППКОП оборудован информационным интерфейсом RS-485. Разъем USB будет необходим при настройке, мониторинге и замене программного софта на приборе.
