Цилиндровый замок: конструкция и особенности

С появлением на современном рынке новых усовершенствованных замочных систем (в том числе и электронных замков) традиционные решения не теряют своей популярности. Привычный цилиндровый замок для многих является доступным и считается достаточно надежным. Ценят эти механизмы за массу эксплуатационных достоинств. Рассмотрим устройство механизма, виды замков, преимущества и недостатки, а также взломостойкость.

Что из себя он представляет?

Такое название цилиндровые замки получили из-за своей рабочей части – она имеет форму цилиндра. В основе лежат сменные или кодовые механизмы. При этом они являются стандартными, так как личинка имеет стандартизированный размер. В устройстве также имеется запорная система и ригельный привод. Комплектный ключ открывает замок при помощи ригельного привода.

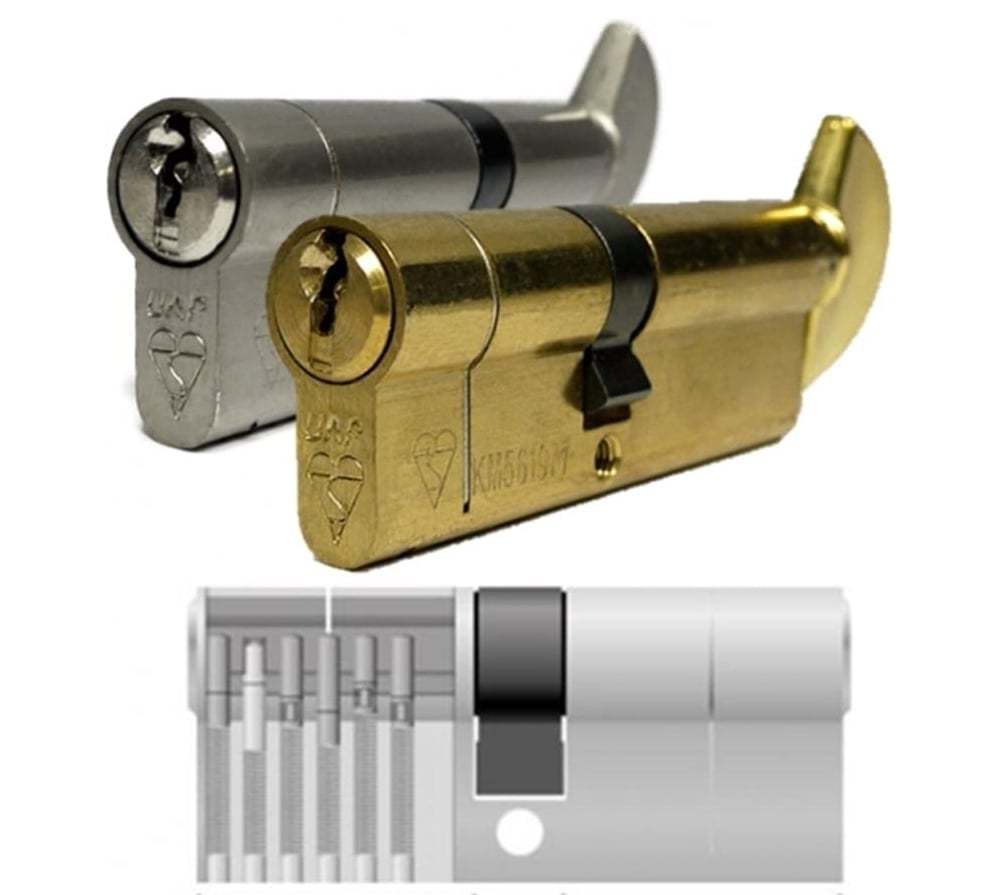

замок цилиндровый

Среди компонентов конструкции можно выделить металлический корпус, подпружиненные блокирующие и соприкасающиеся штифты, кулачок и ключ. Нужно учесть, что такие замки могут быть не только штифтовыми, но и дисковыми. Автомобильные замки чаще всего оснащаются рамочным секретным механизмом – все это цилиндровые замки.

Типы

Можно выделить несколько типов данных устройств. Так, существуют однорядные штифтовые системы – они могут быть кодовыми, запорными. Материалом для изготовления чаще всего служит сталь или латунь. 2-цилиндровый замок также относится к штифтовым. Для этого механизма необходим двухсторонний ключ.

2 цилиндровый замок

Можно выделить и модели с поворотными штифтами. Здесь имеются поворотные кодовые пины. Такие решения очень широко распространены. Еще один тип – крестообразные замки. Ключ и скважина выполнены в виде креста. Штифты находятся внутри механизма. Их может быть несколько рядов – в каждом от двух и более штифтов.

Самый надежный вид – это замки с фрезеровкой. Здесь ряды пинов размещены в разных плоскостях. Это в несколько раз повышает возможные варианты секретных комбинаций для тех, кто будет пытаться их взламывать.

Устройство штифтового замка

Секретная часть цилиндрического запорного устройства заключена в корпус из металла. В основе секретной части лежат штифтовые элементы. Они бывают запорными и кодовыми. Первые представляют собой элементы, одновременно взаимодействующие с ключом из комплекта, а также с пинами запорных штифтов. Запорные штифты - это смежные с пинами кодовыми элементы, обеспечивающие блокировку ротора относительно корпуса.

типы цилиндровых замков

Важнейшим компонентом цилиндрового замка, с точки зрения механики, считается ротор. Он представляет собой подвижную сердцевину, за счет которой механизм может взаимодействовать с человеком и запорной системой. Внутри ротора имеются отверстия, в которых установлены запорные и комбинативные или секретные пины. Для того чтобы блокировочная система могла принять свое базовое значение в закрытом виде, конструкция предусматривает пружины, возвращающие штифты на их места.

Принцип действия штифтового механизма

Суть работы механизма в блокировке ротора замка штифтами, которые управляются пружинным блоком. Любые манипуляции реализованы по отношению к корпусу.

Когда ключ попадет в замочную скважину, то каждая прорезь соответствуют кодовому штифту. Последние утапливаются на определенную глубину. В процессе открывания замка кодовые штифты и опорные элементы выстраиваются в одну линию между сердечником и корпусом. В результате сердечник легко проворачивается. При этом кодовые штифты остаются в сердечнике, а опорные – в корпусе.

Если попытаться открыть замок некомплектным, чужим ключом, штифты не будут выстраиваться в линию. Соответственно, ротор не сможет провернуться.

Надежность цилиндрового замка прямо пропорциональна сложности пинов. Чем более затейливый алгоритм их расположения, тем сложнее будет взломщикам вскрыть систему. Но вскрыть эти замки при помощи отпора штифтами сейчас практически невозможно.

Дисковые цилиндровые замки

Механизм этих изделий реализован на базе набора дисков. Каждый элемент, входящий в комплект, имеет уникальный вырез. Ключ имеет такие же прорези. В процессе открывания каждый диск смещается к сердечнику. Если ключ соответствует замку, то он провернется.

броненакладка на цилиндровый замок

Секретная часть механизма устанавливает диски под определенными углами. Углубления в дисках создают канал, и при повороте запорная часть сдвинется. Ключ к такому замку имеет форму распиленного вдоль стержня с прорезями различной формы – полукруглый ключ.

Классификация

Существует несколько способов классификации по различным признакам. Так, по тому, как замок располагается на дверном полотне, можно выделить накладной и дверной врезной варианты.

Замок накладной цилиндровый отличается одним разъемом. С другой стороны дверного полотна находится только ручка. Врезной замок имеет сквозной разъем – открывать и закрывать его ключом можно с двух сторон. Такие механизмы оснащаются цилиндрами двух типов – ключ и ключ, а также ключ и ручка. Варианты с ручками более удобные, однако первый способ считается более безопасным. Ключ, вставленный в скважину с внутренней стороны, не даст открыть замок снаружи. Чаще всего покупают именно замок врезной цилиндровый.

Кроме того, цилиндры имеют разную длину, она зависит от толщины дверного полотна. Выбирая такие модели важно учитывать размеры. Малый цилиндр будет слишком глубоко сидеть в корпусе полотна. Это не только неэстетично, но и очень неудобно. Дверь будет тяжело открываться по причине того, что ключ не достает до механизма.

Если цилиндр слишком большой, то он будет выступать за края разъема – это тоже серьезный недостаток. Такую конструкцию значительно проще взломать. Если установлена броненакладка на цилиндровый замок, если она находится в корпусе, то цилиндр может не войти в разъем для него.

замок цилиндровый с защелкой

Цилиндры классифицируются по тому, как они располагаются на корпусе. Выделяют центральное и крайнее расположение.

Замок с фалевой защелкой

Это достаточно удобное и функциональное решение. Данные механизмы закрываются при помощи механического воздействия. Защелка выступает в качестве вспомогательного элемента в запорном механизме. Защелка может иметь фиксатор в виде язычка или же не иметь его вовсе. Замок цилиндровый с защелкой чаще всего применяется в производственных и жилых типах помещений.

Фалевые ручки могут использоваться на входных или межкомнатных дверях. Они не несут никакой функциональной нагрузки, это декоративные элементы. Весь комфорт в том, что при смене интерьера для замены ручки нужно только подобрать подходящую по цвету.

Ручка, предназначенная для входной двери, сделана таким образом, чтобы устойчиво выдерживать любые внешние негативные воздействия. Элемент изготавливается из качественных прочных материалов. Существуют нажимные и поворотные ручки.

Преимущества

Все типы цилиндровых замков отличаются простотой в процессе эксплуатации. Замок не доставит особых сложностей или неудобств. Ключи для них имеют компактные размеры. Если обнаружена какая-либо неисправность в цилиндре, то он легко меняется. Монтаж такого замка можно осуществлять с расчетом на будущие модификации. Эксперты утверждают, что конструкция этих механизмов постоянно совершенствуется.

Недостатки

Первым делом главный минус – слабая взломостойкость. При этом это актуально и для тихих способов взлома. Особенно слабо защищены от взлома недорогие модели низкого качества. Но сравнивать надежность можно только с современными замками других типов.

Слабые места

В списке преимуществ не упомянуто самое главное. Это - огромная масса всевозможных комбинаций, которые можно использовать. Но на этом все. Замок имеет слабые места. Подробнее об этом можно прочесть ниже.

Традиционные способы взлома

Если злоумышленники не будут пользоваться отмычками, а просто выбьют или вырвут цилиндр, то эта операция займет максимум минуту-две. Чтобы защититься от такого воздействия, специалисты рекомендуют ставить броненакладки на внешнюю часть двери. Идеальный вариант – это врезная магнитная накладка, защищающая от актов вандализма и взлома. Она не даст выбить или вырвать цилиндрическую часть замка.

ключ цилиндрового замка

Лучше выбрать дверь с накладками, это будет плюсом. В процессе изготовления дверей из стали монтаж накладки будет проще, чем после того, как дверь будет готова.

Броненакладка должна быть врезной – ее сложнее снять. Она закрепляется изнутри. Накладная броня – слабее. Она быстрее демонтируется.

Химия

Есть чрезвычайно простой и недорогой способ, позволяющий тихо взламывать недорогие модели цилиндрических замков. Даже не нужно использовать отмычки. Достаточно просто задуть в скважину концентрированную азотную, серную или любую другую кислоту. Через некоторое время она легко переварит металлические элементы. Замок открыть будет значительно проще.

Бампинг и виброотмычки

Взломщику не нужно иметь ключ цилиндрового замка. Изготавливаются специальные инструменты, позволяющие без шума просто и легко взломать замок без следов. Бампинг – это процесс выбивания штифтов и поворачивания замка в определенный момент. Если работает профессионал, то на весь процесс уйдет не более трех минут. Производители применяют специальные технологии, идут на хитрости, чтобы защититься от виброотмычек. Так, используется особая конструкция цилиндра, например, пин в пине.

Производители

Несмотря на огромное количество предложений на рынке, надежной продукции совсем немного. Уже давно в РФ пользуются популярностью механизмы "Эльбор" и "Гардиан". Эти компании изготавливают качественные изделия, но технологических новшеств в них нет. Если хочется более современный замок, надежный и функциональный, то стоит внимание на модели от "Кале" и Abloy. Однако стоимость их будет на порядок выше.

цилиндровый замок гост

К примеру, цилиндровый замок для сплошных дверей модели CY001T от Abloy будет стоить порядка шести с половиной тысяч рублей. Элемент изготовлен из латуни со вкладышами из закаленной стали. Стойкость к взлому замка - порядка 15-ти минут, что весьма неплохо.

Заключение

Итак, мы выяснили, что собой представляет данный элемент. Цилиндровый замок (ГОСТ 5089-2011) несмотря на все недостатки считается одним из самым популярным. Даже при изготовлении современных дверей производители пользуются такими решениями. Но покупая такой замок, стоит позаботиться об установке броненакладки. Это увеличит уровень безопасности. Установить ее можно самостоятельно, как и заменить недорогую модель замка на более совершенную.
