Если спросить у несведущего человека, какие он знает модели танков американского производства, то наверняка можно услышать в ответ: М103 и «Абрамс». Первую модель часто сравнивали с советским тяжелым танком Т10. По этой причине М103 нередко упоминался в специальной литературе. «Абрамс», как утверждают эксперты, является самым лучшим американским танком. Тем не менее за всю историю танкостроения американскими оружейниками было выпущено немало образцов бронетехники.

Танки, появившийся в Первую мировую, не оставили равнодушными конструкторов и военных США. Уже к 1920 году был готов первый американский танк. Военными инженерами велись работы в нескольких направлениях: проектировались легкие, среднетяжелые и тяжелые модели боевой бронетехники. Информацию об устройстве и технических характеристиках некоторых моделей американских танков вы найдете в статье.

М3 «Стюарт»

Представляет собой американский легкий танк, созданный в 1940 г. Базой для него послужили «кавалерийский» М1 и легкий М2А4. Местом для силового отделения стала задняя часть корпуса, средняя – для боевого и управленческого отделений, носовая – для трансмиссии и ведущих колес. Ходовая часть представлена четырьмя малыми попарно сблокированными опорными катками и подрессоренными направляющими колесами. Для изготовления корпуса и башни использовалась катанная листовая броня. Сборка осуществлялась путем сваривания с применением специальных заклепок. Танк вооружили 37-миллиметровой пушкой, которая работала в паре с пулеметом калибра 7,62 мм.

Кроме того, в данном танке использовались три 7,62-миллиметровых пулемета, местом для установки которых стала носовая часть бронетехники. Два пулемета были расположены у бортовых отсеков, один – возле водителя. Для управления стрельбой из основного танкового орудия и спаренного с ним пулемета М3 «Стюарт» оборудовали телескопическим прицелом и механическими устройствами для наведения оружия на цель.

танк 34 американский танк

Данный американский танк являлся базовым. На его основе были спроектированы М3А1 и М3А3. Новые модификации были с круглыми башнями, командирская башенка отсутствовала. В устройстве этих танков имелись специальные системы, задача которых – стабилизировать пушку по вертикали. М3А3 выпускался с 1942 года. В отличие от аналога, три носовые пулемета разработчики решили убрать. Однако позже один оставили в распоряжении водителя танка. Сборка бронетехники осуществлялась исключительно методом сваривания. Данные американские танки Второй мировой войны использовались разведывательными подразделениями. В 1943 г. на смену М3 пришел танк М5. Численность выпущенных американских танков серии М3 «Стюарт» составила 13,5 тыс. единиц.

ТТХ

  • Танк с боевой массой 12,1 т.
  • Общая длина – 444,5 см, ширина – 246,5 см, высота – 249 см.
  • Экипаж состоял из 4 человек.
  • Танк комплектовался снарядами численностью 103 шт. и патронами – 14 тыс. шт.
  • Толщина брони в лобовой части – 4,3 см, башни – 3,8 см.
  • Танк оснастили дизельным двигателем «Гиберсон Т1020М» мощностью 220 лошадиных сил.
  • «Стюарт» двигался с максимальной скоростью 57 км/ч.
  • Показатель запаса хода – 110 км.

«Стюарт» М5

Как утверждают специалисты, в годы Второй мировой наблюдалось интенсивное развитие американских танков. В 1943 г. М3 был заменен на М5 «Стюарт». Как и в предыдущей модели, новый легкий американский танк оборудовали 37-миллиметровым основным орудием и спаренным с ним пулеметом калибра 7,62 мм. В носовой части вместо трех решили установить два пулемета (7,62 мм): один в лобовой части, второй вмонтировали на башню. Он использовался как зенитное орудие.

т 34 американский танк

В новом американском танке, как и в его предшественнике, имелся стабилизатор пушки. Для М5 предусматривалась новая силовая установка, которая была представлена двумя V-образными карбюраторными двигателями с жидкостным охлаждением. Изменения коснулись также конструкции корпуса: лобовой лист наклонили под большим углом, а толщину его брони увеличили. Корма также имела несколько измененную конфигурацию. Новый танк имел более удлиненную башню. Оснащалась она не призменными, как в М3, а перископическими приборами наблюдения. Промышленность Соединенных Штатов выпускала модификацию М5А1, в которой имелись специальные защищающие гусеницы экраны. В башне М5А1 устанавливалась радиостанция. Легкие танки М5 производились до 1944 г. В течение года было выпущено 6810 единиц.

М22 «Локаст»

Данный американский танк разработали в 1944 г. Базой для него стали агрегаты и запчасти легких М3. М22 имеет неизменную компоновку: передняя часть корпуса стала местом размещения управленческого отделения, трансмиссии и ведущих колес, средняя – боевого отделения, корма – силовой установки. Агрегат представлен 6-цилиндровым карбюраторным двигателем, в котором предусмотрено горизонтальное расположение цилиндров. За счет такой конструктивной особенности высота корпуса танка значительно уменьшена. В отличие от М3, башня в М22 меньше. В качестве основного орудия в «Локаст» использовалась 37-миллиметровая пушка.

Ходовая М22 представлена четырьмя малыми попарно сблокированными опорными катками. Для направляющих колес был предусмотрен больший диаметр. Они подпружинивались амортизатором и являлись несущими. М22 был с резинометаллической гусеницей с цевочным зацеплением. При необходимости осуществить транспортировку танка по воздуху башню можно было демонтировать. Она укладывалась в фюзеляже самолета.

американские танки второй мировой

Во Вторую мировую американские танки М22 использовались воздушно-десантными соединениям. А именно отдельным авиадесантным батальоном и танковыми ротами. По этой причине М22 «Локаст» еще называли «авиадесантным танком». Американской промышленностью всего было выпущено 800 единиц.

Характеристики

  • М22 «Локаст» с боевой массой 7,2 т.
  • Длина танка – 394 см, ширина – 203 см, высота – 174 см.
  • В экипаже 3 человека.
  • Вооружен одной пушкой М6 калибра 37 мм и одним 7,62-миллиметровым пулеметом.
  • Боевой комплект представлен снарядами (50 шт.) и патронами (2,500 шт.).
  • Толщина лобовой брони – 2,54 см, башенной – 3,8 см.
  • Танк оборудован двигателем «Лайкоминг 435-Т» мощностью 162 л. с.
  • В час М22 преодолевал 64 км.
  • «Локаст» имел запас хода 215 км.

М24 «Чаффи»

Выпуск данной модели легкого танка был налажен в 1944 году. Во Вторую мировую американские танки М24 использовались разведывательными подразделениями, а именно пехотными и бронетанковыми дивизиями, а также воздушно-десантными войсками. Несмотря на то что в производстве данной модели конструкторы воспользовались отдельными агрегатами из М3 и М5 (коробкой передач и гидромуфтой), М24 от своих предшественников отличается мощностью орудия, устройством ходовой части и формой сварных башни и корпуса. Толщина броневых листов осталась прежней, как и в М5.

Однако в «Чаффи» листы по вертикали наклонены под большим углом. Бронелисты в кормовой части крыши съемные, а верхний лобовой лист оснащен большим люком. Данную конструкцию разработчики предусмотрели с той целью, чтобы облегчить ремонт в полевых условиях. Ходовая часть – с пятью опорными катками и индивидуальной торсионной подвеской. В башне установили 75-миллиметровую модифицированную авиационную пушку и спаренный с ней пулемет калибра 7,62 мм. Лобовой лист корпуса содержит шаровую опору еще для одного 7,62-миллиметрового пулемета. Третий – зенитный – пулемет калибра 12,7 мм установили на крышу танка. Точная стрельба из основного орудия обеспечивалась гироскопическим стабилизатором «Вестингауз». «Чаффи» оснастили двумя радиостанциями и танковым переговорным устройством.

т29 американский танк

О технических характеристиках

  • М24 с боевой массой – 18,4 т.
  • Длина «Чаффи» – 500 см, ширина – 294 см, высота – 277 см.
  • В экипаже размещалось до 5 человек.
  • Легкий танк комплектовался снарядами численностью 48 штук и патронами – 4 тыс.
  • Силовой агрегат представлен карбюраторным двигателем «Кадиллак Т42» мощностью 110 л. с.
  • «Чаффи» двигался с максимальной скоростью 55 км/ч.
  • М24 с запасом хода – 200 км.

М3 «Грант»

Является средним американским танком, используемым формирующимися бронетанковыми частями и армейскими соединениями с 1939 года. Конструктивная особенность М3 заключается в трехярусном расположении вооружения. Нижний ярус американские разработчики оснастили 75-миллиметровым орудием, для которого предусматривался угол наведения по горизонтали в 32 градуса. На втором ярусе имелась башня с возможностью осуществлять круговое вращение. Тут же имелись орудие калибра 37 мм и спаренный с ним пулемет. Башенку (третий ярус) оборудовали пулеметом, приспособленным для поражения как наземных, так и воздушных целей.

В М3 «Грант» использовались механический и гидравлический приводы. Наведение вооружения в вертикальной плоскости выполнялось механически. Танк оборудовали перископическими прицелами и призменными приборами наблюдения. Башня и корпус бронетехники изготавливались с применением технологий литья и сваривания. Кроме того, сборка танка осуществлялась с использованием специальных клепок. Как утверждают специалисты, конструктивно М3 «Грант» получился не очень удачным: броня была недостаточной толщины, сам танк был слишком высоким и с небольшой огневой мощью. Несмотря на наличие минусов, промышленность Соединенных Штатов выпускала крупные серии этих танков.

Производство прекратили в 1942 году. М3 «Грант» был заменен более совершенным М4. На базе М3 спроектировали 6 модификаций. Друг от друга они отличались марками силовых агрегатов. Также для конкретной модификации предусматривалась своя технология изготовления корпуса и башни. Всего с 1939 по 1942 год промышленность Соединенных Штатов выпустила 6258 единиц М3 «Грант».

О характеристиках М3

  • «Грант» имел боевую массу 27 т.
  • Длина танка – 564 см, ширина – 272 см, высота – 312,5 см.
  • В экипаже 7 человек.
  • Боекомплект представлен 75-миллиметровыми снарядами в количестве 50 единиц, 179-ю снарядами калибра 37 мм и патронами (9200 шт).
  • Толщина лобовой и башенной брони – 5,7 см.
  • Танк оборудовали двигателем «Континенталь R-975 EC» с максимальной мощностью в 400 л. с.
  • За час М3 проходил расстояния в 39 км.
  • «Грант» обладал запасом хода 140 км.

М4 «Шерман»

Выпуск данной модели был налажен в 1942 г. На то время в армии Соединенных Штатов М4 использовался в качестве основного танка. В 1943 г. несколько партий изготавливались на экспорт в Англию и Советский Союз. В отличие от М3, корпус «Шермана» имел другую конфигурацию. Также в М4 была применена новая компоновка вооружения. Силовая передача осталась прежней.

С целью повысить боевые качества нового танка американскими конструкторами с 1942 по 1943 год создавались все новые и новые модификации М4. Всего на базе «Шермана» спроектировали 7 моделей бронетехники. Из них на вооружении США состояло только 4: кроме базового варианта, американской армией использовались М4А1, М4А3 и М4А4. В производстве каждой модификации применялась своя технология. Лобовые детали в корпусе в количестве трех штук были литыми. Для их изготовления применяли литье. Их соединение друг с другом выполнялось посредством болтов или технологии сваривания.

американские легкие танки

В качестве вооружения использовалась 105-миллиметровая гаубица и две пушки калибром 75 и 76,2 мм. В М4А3Е2 использовалась усиленная броневая защита (15,2 см). В годы Второй мировой выпустили свыше 48 тыс. М4 «Шерман» различных модификаций.

М6

Данная модель тяжелого танка выпускалась малыми сериями с 1941 по 1942 г. Бронетехника вооружалась двумя спаренными пушками калибров 76,2 и 37 мм, двумя спаренными крупнокалиберными и одним зенитным пулеметом. Ходовая часть с 8 малыми попарно сблокированными опорными катками и подвеской содержала вертикально расположенные буферные пружины. Базовая модель М6 была с литым корпусом, модификации (М6А1 и М6А2) – со сварными. М6 и М6А1 оснастили гидромеханической силовой передачей, М6А2 – электрической. Для танков предназначались башни, изготавливаемые методом литья.

Стремясь уравновесить спаренную орудийную систему, заднюю часть башни конструкторы удлинили. Здесь же было отведено место для смотровых приборов, кронштейна для зенитного оружия и командирской башенки. Внешняя связь поддерживалась с помощью установленной радиостанции. По мнению специалистов, М6 получился конструктивно неудачным: ввиду большой высоты имел ограниченную подвижность. Кроме того, вооружение оставляло желать лучшего. По этой причине М6 было собрано всего 40 единиц.

Танк обладал следующими тактико-техническими характеристиками:

  • Боевая масса – 56 т.
  • Длина – 142 см, ширина – 306 см, высота – 295 см.
  • В экипаже одного М6 было по 6 человек.
  • Боекомплект предусматривал 7,62-миллиметровые снаряды в количестве 75 штук, снаряды калибра 37 мм – 202 единицы и патроны – 5700 штук.
  • Толщина корпусной брони составляла 10 см, башенной – 8,1 см.
  • М6 оборудован карбюраторным двигателем с максимальной мощностью 800 лошадиных сил.
  • М6 развивал максимальную скорость до 35 км/ч.
  • Показатель запаса хода составил 160 км.

Принять участие в боях этим танкам так и не довелось. М6 использовались в качестве учебных.

М26 Pershing

Данная модель класса тяжелых танков на вооружении Соединенных Штатов с 1944 года. Несмотря на внушительную массу (41,5 т), ввиду незначительных боевых характеристик М26 вскоре переквалифицировали в средние танки. Бронетехника со сварным корпусом содержала катанные листы и фигурные отливки. Днище танка было корытообразной формы. Броневые поверхности в носовой части выполнены под наклоном. Для литой башни, на которой установили командирскую башенку, смотровые приборы и кронштейн под зенитное орудие, характерна вытянутая форма. В ходовой части с индивидуальной торсионной подвеской имеются опорные катки (6 шт.).

Першинг М26 тяжелая бронетехника.

Силовая система представлена 8-цилиндровым бензиновым двигателем Ford GAF-V с жидкостным охлаждением. Плавный старт бронетехники стал возможен благодаря наличию гидромеханической трансмиссии. Как утверждают специалисты, М26 обладал улучшенной проходимостью и легко преодолевал пересеченную местность. В качестве основного вооружения в данном тяжелом танке использовалась 90-миллиметровая пушка М3. Выпущенный из нее снаряд имел начальную скорость 810 м/с. Дополнительное вооружение представляли два 7,62-миллиметровых и один зенитный калибра 12,7 мм пулемета. За прямую наводку орудий на цель отвечали перископические прицелы. Стрельба из закрытой позиции была возможна благодаря квадранту-угломеру. Количество выпущенных М26 составило 1436 единиц. Для Persing присущи следующие показатели:

  • Танк с боевой массой 41,5 т.
  • Длина М26 – 640 см, ширина – 350 см, высота – 280 см.
  • Танк был рассчитан на экипаж из пяти человек.
  • В боекомплекте имелись снаряды (70 шт.) и патроны (5500 шт.).
  • Силовой агрегат карбюраторного типа обладал максимальной мощностью 500 л. с.
  • М26 с запасом хода 180 км в час преодолевал дистанции до 48 км.

Американский танк Т 29

Является экспериментальным тяжелым танком Соединенных Штатов, используемым во Вторую мировую. Проектировать данную модель начали в марте 1944 г. Задача этого американского танка (фото бронетехники представлено в статье) – оказывать сопротивление нацистским бронетанковым соединениям. После боевых действий в Нормандии стало очевидным, что США не располагает танками, способными противостоять немецким «Тиграм» и «Пантерам». Первое решение, которое приняло военное командование Соединенных Штатов, заключалось в том, чтобы переклассифицировать «Паршинг» в тяжелый. Одновременно создавалась линейка Т28, Т29 и Т30.

Было запланировано выпустить по два американских танка – Т29 и Т30. В качестве основного вооружения для первой модели предусматривалась 105-миллиметровая пушка Т5Е2, для второй – пушка Т7 калибра 155 мм. Американские конструкторы планировали начать серийный выпуск Т29 в 1944 году. Однако разработки затянулись, и появление первого прототипа американского тяжелого танка состоялось спустя два года после окончания войны. К тому времени потребности в такой бронетехнике уже не было. По этой причине на производство Т29 заказа так и не последовало.

В 1947 году американские конструкторы на базе Т29 собрали 8 прототипов. Для Т29Е1 и Е2 характерна измененная трансмиссия и наличие более мощных двигателей. В Т29Е3 используется доработанная башня и новая система управления орудиями. Вскоре на Т30 установили экспериментальную 120-миллиметровую пушку Т53. Новая модель в технической документации уже значилась как американский танк Т 34. Для бронетехники предусмотрено специальное буквенное обозначение. Литера «Т» указывает на то, что танк представляет собой опытную модель. Если же боевая единица производится серийно, то применяют литеру «М». Как утверждают специалисты, не имеется никаких данных о принятии на вооружение и серийном производстве 29-й модели американских танков.

Танк 34Т

Данная модель представляет собой модернизированный Т30. Разработан в 1945 г. В апреле по указанию американских военных конструкторы оборудовали один прототип Т28 пушкой Т50 калибра 120 мм. Модель некоторое время значилась как танк 34. Американские танки, а именно Т30, в 1945 г. комплектовались пушками Т53. Данное указание издал Артиллерийский департамент Соединенных Штатов. Основанием для этого решения стало то, что при стрельбе из такого орудия бронебойный снаряд обладал начальной скоростью 1100 м/с, подкалиберный – 1300 м/с. В течение одной минуты американский танк Т34 мог произвести 4 выстрела.

модели американских танков

Как утверждают эксперты, новая техника обладала неплохой бронепробиваемостью. Используя бронебойный снаряд, американские танкисты с расстояния 900 м могли уничтожить цель, облаченную в гомогенную броню толщиной 19,8 см. От выпущенного с Т34 подкалиберного снаряда не защищала 38,1-сантиметровая гомогенная броня. На те времена это, по мнению специалистов, очень хороший показатель. Башня в Т34 имела аналогичное бронирование, как в Т29 и Т30.

Ввиду того что в Т-34 существенно увеличилась масса вооружения (2700 кг.), в задней части башни американские разработчики установили специальный противовес. Изначально планировали оборудовать танк двигателем Ford GAC. Однако в ходе проектирования появилась новая модель мотора – AV-1790 Continental с мощностью 810 л. с. Этим силовым агрегатом и оснастили Т34.

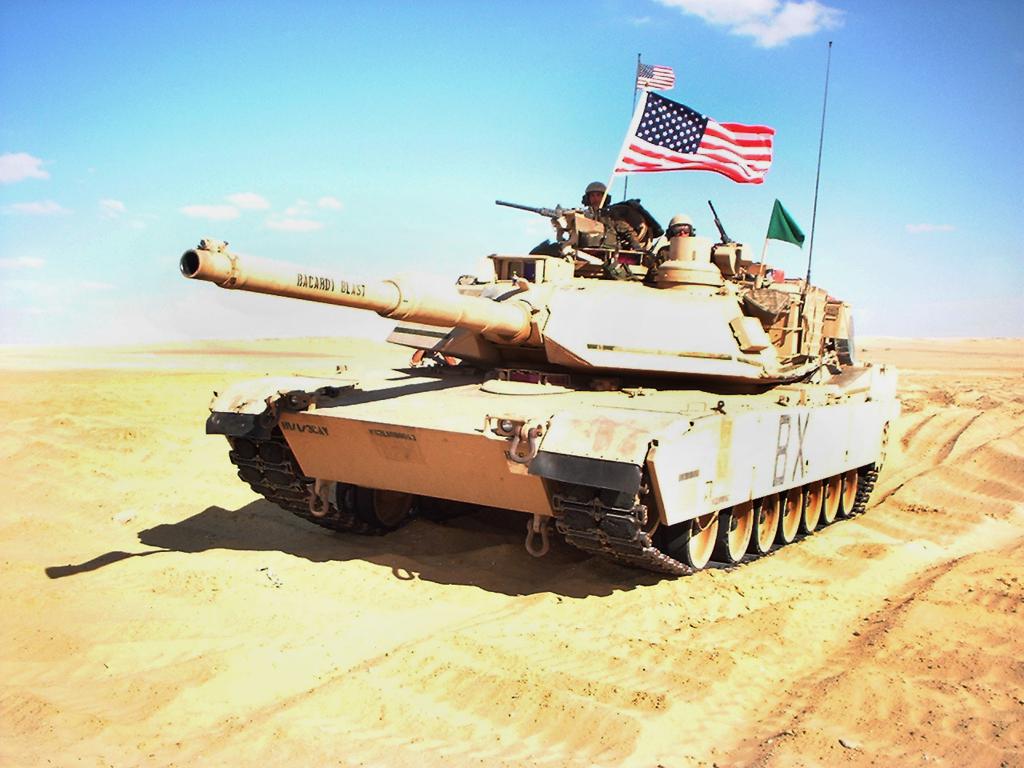

Abrams

Конструкторские работы по созданию американского танка «Абрамс» были начаты в 1971 г. С целью минимизировать технологический риск разработчиками было принято решение в ходе проектирования использовать классическую схему. Производством занялись сотрудники компании «Крайслер». В 1981 г. был готова первая опытная модель, которая значилась как М1. После успешных тестирований поступила на вооружение США. Также М1 используется египетской и австралийской морской пехотой. Американский танк «Абрамс» назван в честь генерала армии Крейтона Абрамса. М1 послужил базой для создания линейки модификаций с различными боевой массой и другими тактико-техническими характеристиками.

М1 весит 55 т. Боевая масса М1А1 составляет 57,15 т, а М1А1 – 62,5 т. В базовом «Абрамсе» толщина корпусной брони – 55 см, в модификациях она увеличена до 65 см. В производстве тяжелых танков данной серии разработчики используют противоснарядную, катанную комбинированную и стальную броню. Для единичных экземпляров М1А1 в целях эксперимента применили активную защиту AN/VLQ-6 MCD. Стрельба из М1 осуществляется из нарезной 105-миллиметровой пушки М68А1. Экипажи модифицированных «Абрамсов» поражают цели при помощи гладкоствольных пушек М256 калибра 120 мм. Танки оборудованы дополнительным вооружением – одним 12,7-миллиметровым пулеметом М2 НВ и двумя зенитными М240 калибра 7,62 мм.

Функцию силового агрегата выполняет мотор Avco Lycoming AGT. Двигатель обладает мощностью 1500 лошадиных сил. Ходовая часть с индивидуальной торсионной подвеской. Показатель запаса хода в базовой модели и М1А1 составляет 440 км. В М1А2 данный параметр увеличен до 465. Как утверждают специалисты, сегодня «Абрамс» является самым лучшим тяжелым танком. С надежным и мощным двигателем М1 очень подвижен и может дать фору легким танкам. Используемые снаряды М829А3 обладают самой высокой бронепробиваемостью.

американский танк абрамс

Несмотря на наличие достоинств, М1 имеет и недостатки. Минус «Абрамса» заключается в том, что он усилен только фальшбортом, для изготовления которого используется мягкая сталь и наполнитель. В связи с этим фактом американский М1 становится легко уязвимым для противника. Кроме того, для «Абрамсов» не характерно наличие управляемого вооружения. Оружейными конструкторами США недостатки М1 тщательно прорабатываются с учетом имеющегося опыта боевых действий.
